Динамический наддув и системы управления воздушными клапанами в современных ДВС

Критически важной переменной при использовании воздушных импульсных клапанов для реализации динамического наддува является время срабатывания системы. На Рис. 10-92 продемонстрирован прирост эффективности при двукратном срабатывании клапана за один цикл в сравнении со стандартным впускным коллектором. Экспериментальные данные показывают зависимость наполнения цилиндров от скорости работы клапанного механизма на различных режимах. Для достижения максимальных показателей требуются высокоскоростные компоненты, способные функционировать в жестких временных рамках.

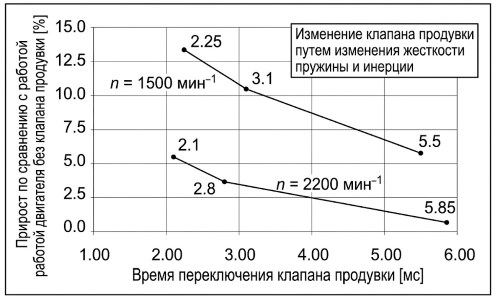

Рис. 10-92. Прирост расхода воздуха в зависимости от времени срабатывания импульсного клапана Δt_s при двух циклах во впускной фазе тихоходного двигателя.

Исследования с различными интервалами срабатывания проводились путем изменения момента инерции и жесткости пружин в приводе. Результаты наглядно иллюстрируют, что для реализации потенциала улучшения необходим быстрый клапан с временем срабатывания Δt_s = 2 мс. Например, эффективность системы при частоте вращения n = 1000 мин⁻¹ сокращается вдвое, если время срабатывания увеличивается с 2,25 мс до 5,5 мс. На высоких скоростях преимущество системы практически исчезает, так как двойная активация становится бесполезной для процесса газообмена.

Анализ оптимизированных временных интервалов, представленных на Рис. 10-93, позволяет детально изучить процесс наполнения воздухом. Установлено, что первый цикл открытия импульсного клапана в каждом случае начинается синхронно с моментом почти полного закрытия выпускного клапана. Полное вторичное закрытие также происходит стабильно и фиксируется вскоре после достижения нижней мертвой точки (НМТ). Короткий период второго открытия оказывает наиболее выраженное положительное влияние на итоговый коэффициент наполнения цилиндра.

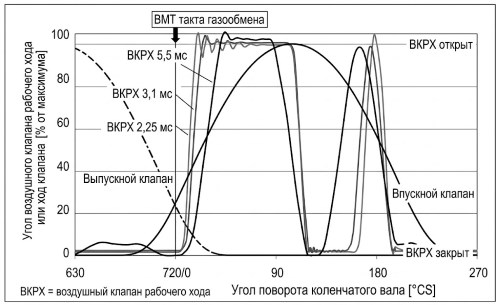

Рис. 10-93. Движение воздушного импульсного клапана при варьировании времени срабатывания Δt_S в тихоходном двигателе.

Теоретически оптимальный момент второго открытия может быть определен исходя из геометрических параметров впускного трубопровода и длины впускного канала. При избыточно длительном времени срабатывания клапана второй цикл становится чрезмерно затянутым. В такой ситуации оставшегося времени для эффективного открытия впускного клапана недостаточно для создания положительного волнового эффекта. Это ограничивает возможности инерционного дозаряда и снижает общую удельную мощность силового агрегата.

При увеличении времени срабатывания открытие в первом цикле должно завершаться значительно раньше, чтобы второй цикл начался без задержек. Поступающая масса воздуха во втором цикле при этом ограничивается из-за невозможности создания достаточного вакуума в фазе закрытия. Кроме того, длительные интервалы работы не позволяют эффективно подавлять обратный выброс смеси из цилиндра в конце такта впуска. Обратный поток возникает слишком быстро, что препятствует своевременному закрытию импульсного клапана и нарушает термодинамическую стабильность.

Особенности форсирования двигателей с искровым зажиганием. В двигателях с искровым зажиганием (SI engines) применение турбонаддува приводит к значительному росту конечной температуры сжатия. Это явление существенно повышает риск возникновения самовоспламенения и детонационного сгорания топлива. Для нивелирования данных негативных факторов часто требуется снижение степени сжатия (є). Кроме того, угол опережения зажигания необходимо корректировать в сторону «запоздания», чтобы избежать критических пиков давления и детонации, как показано на Рис. 11-43.

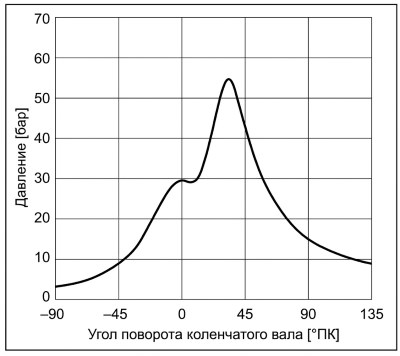

Рис. 11-43. Кривая давления в бензиновом двигателе с турбонаддувом при позднем угле зажигания.

Высокие показатели рециркуляции отработавших газов (EGR) также увеличивают склонность двигателя к детонации. Особенно остро эта проблема проявляется при неоптимальной конструкции выпускного коллектора перед входом в турбину. Неправильное распределение газовых потоков создает зоны локального перегрева и обратного давления. Это требует тщательного проектирования газодинамических трактов для обеспечения равномерного распределения остаточных газов по цилиндрам.

В режиме частичных нагрузок массовый расход воздуха в турбированных двигателях регулируется с помощью дроссельной заслонки, расположенной после компрессора. Специальный клапан рециркуляции воздуха создает байпасную линию (обходной путь) вокруг компрессора. Это позволяет возвращать избыточный объем воздуха на вход в систему, предотвращая нежелательный рост давления. Данное решение критически важно для систем с механическим наддувом из-за их жесткой зависимости производительности от оборотов двигателя.

Современные турбины изготавливаются из высокотемпературных сталей, таких как никель-хромовые сплавы (NiCr steels). Однако при достижении температуры выхлопных газов T₃ > 950°C прочностные характеристики материала начинают резко снижаться. Поскольку температура газов в бензиновых двигателях при полной нагрузке может превышать 1000°C, применяется метод обогащения смеси. Этот процесс контролируется электронным блоком управления (ЭБУ) с использованием датчиков температуры выхлопа, хотя современные материалы уже выдерживают до 1050°C.

Специфика эксплуатации дизельных силовых установок. В дизельных двигателях высокий уровень давления наддува приводит к экстремальным значениям давления в конце такта сжатия. При степени сжатия є > 14 механические нагрузки на детали цилиндропоршневой группы достигают предельных величин. Вследствие этого момент начала впрыска приходится устанавливать на более поздние сроки. В определенных эксплуатационных условиях давление сжатия может стать равным или даже превысить максимальное давление сгорания, что требует особого подхода к управлению впрыском.

Для среднеоборотных дизелей высокое давление наддува сочетается с широкими фазами перекрытия клапанов (до 120° по углу поворота коленчатого вала). Такая стратегия применяется для снижения термической нагрузки на компоненты камеры сгорания за счет интенсивной продувки. Подобные двигатели функционируют с высокими значениями коэффициента избытка воздуха (λ = 2). Это способствует более полному сгоранию топлива и снижению выбросов сажи и оксидов азота в атмосферу.

Системы внешнего EGR на дизельных двигателях требуют установки прецизионных тактовых клапанов и специализированного программного обеспечения. Это необходимо для точного баланса между давлением наддува и скоростью рециркуляции газов. Важнейшим условием является поддержание положительного градиента продувки, при котором давление p₂ - p₃ всегда остается выше нуля. В противном случае возникает риск загрязнения впускной системы сажей и падения эффективности процесса сгорания.

Перспективные технологии и термодинамическая оптимизация. Развитие систем динамического наддува тесно связано с внедрением электронно-управляемых приводов клапанов. Применение электромагнитных актуаторов позволяет изменять время срабатывания Δt_s в режиме реального времени. Это дает возможность адаптировать работу двигателя к любым нагрузочным характеристикам без механической перенастройки. Подобная гибкость является ключом к созданию высокоэффективных и экологически чистых силовых установок будущего.

Важным аспектом является использование интеркулеров (охладителей наддувочного воздуха) для борьбы с температурным расширением газов. Охлажденный воздух имеет большую плотность, что в сочетании с импульсным наддувом дает синергетический эффект. При снижении температуры воздуха на каждые 10°C плотность заряда увеличивается примерно на 3%, что напрямую коррелирует с ростом мощности. В современных системах эффективность теплообменников достигает 80-90%, что минимизирует потери давления.

Оптимизация геометрии впускного порта играет решающую роль в формировании вихревых потоков типа swirl или tumble. В сочетании с быстрым открытием импульсного клапана это создает идеальные условия для гомогенизации смеси. В дизельных двигателях направленный поток воздуха способствует лучшему проникновению топливных факелов в объем камеры сгорания. Это снижает локальные зоны переобогащения и минимизирует образование твердых частиц (сажи).

Использование керамических покрытий на днищах поршней и тарелках клапанов позволяет дополнительно повысить термический КПД. Керамика выступает в роли теплового барьера, удерживая энергию сгорания внутри цилиндра и защищая металл от перегрева. Это особенно актуально для двигателей с высокой степенью форсирования, где традиционные методы охлаждения достигают своих пределов. Внедрение таких материалов в серийное производство является приоритетным направлением ведущих автомобильных концернов.

Будущее турбонаддува также связано с технологией Electric Turbo Compounding (электрический турбокомпрессор). Установка электродвигателя на вал турбины позволяет мгновенно раскручивать компрессор, устраняя эффект «турбоямы». Такая система идеально дополняет динамический наддув, обеспечивая стабильный поток воздуха даже на переходных режимах. В результате достигается беспрецедентный уровень отзывчивости двигателя и соответствие самым строгим экологическим стандартам Euro 7.

Сведения об авторах и источниках:

Авторы: Ричард ван Бассхейзен, Фред Шефер

Источник: Руководство по двигателям внутреннего сгорания

Данные публикации будут полезны студентам автотехнических и машиностроительных специальностей, начинающим инженерам-конструкторам в области двигателестроения, специалистам по ремонту и обслуживанию ДВС, а также всем, кто интересуется современными технологиями газораспределительных механизмов.
