Архитектура факс-аппарата: микропроцессор, модем и панель управления

Управление модемом через микропроцессорный интерфейс. Схема микропроцессорного интерфейса выполняет критически важную роль посредника между центральным процессором и модемом. Она получает команды от центрального микропроцессора и точно передает их в цепь модема для исполнения. В режиме передачи данные, содержащие отсканированное изображение, извлекаются из буферной памяти хранения изображения и направляются в модем. Далее модем преобразует полученный цифровой поток в аналоговый сигнал, пригодный для передачи по стандартной телефонной линии. Этот процесс обеспечивает точную и своевременную отправку информации в соответствии с установленным протоколом связи.

Функциональность модема в режиме приема. В режиме приема модем выполняет обратную операцию. Тональные аналоговые сигналы, поступившие по телефонной линии, принимаются и преобразуются обратно в цифровую форму специализированной интегральной микросхемой модема. Полученные цифровые данные, содержащие информацию об изображении, затем помещаются в буферную память хранения изображения. Эта память служит временным накопителем для последующей обработки данных и их окончательного вывода на печать. Блок-схема типичного факс-модема, представленная на Рис. 9.19, наглядно иллюстрирует эти процессы и их взаимосвязь.

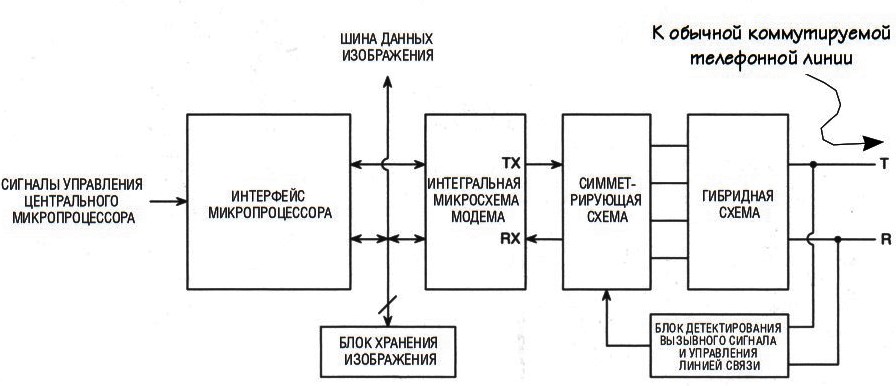

Рис. 9.19. Блок-схема модема

Дополнительные функции модема и буферной памяти. Помимо основных задач модуляции и демодуляции, модем факс-аппарата берет на себя управление звонками. Он способен автономно определять входящие телефонные вызовы, а также самостоятельно формировать сигналы для набора номера удаленного абонента. Буферная память играет ключевую роль в обеспечении гибкости работы, временно сохраняя все передаваемые или принимаемые данные об изображении. Это позволяет системе обрабатывать информацию с оптимальной скоростью, не зависящей от возможностей модема или механической части принтера, что повышает общую надежность устройства.

Назначение и устройство панели управления. Панель управления факс-аппарата, через свою электронную схему, реализует две фундаментальные функции. Первая — предоставление оператору возможности вводить рабочие параметры, такие как текущие дата и время, разрешение печати, скорость передачи данных и номер назначения. Вторая функция — непрерывное отображение на жидкокристаллическом дисплее (ЖК-дисплее) актуального состояния системы и всех ее рабочих параметров. Для эффективного управления этим комплексом задач в схеме часто задействуется отдельный, подчиненный микропроцессор, специализирующийся на работе с интерфейсом пользователя.

Рис. 9.20. Блок-схема панели управления

Взаимодействие микропроцессоров в системе. Использование дополнительного микропроцессора для управления панелью разгружает центральный процессор, повышая общую производительность системы. Этот подчиненный процессор непрерывно обменивается данными с главным. Он передает ему команды, введенные пользователем, и одновременно получает от центрального микропроцессора информацию о состоянии системы для отображения на экране. Упрощенная схема, демонстрирующая архитектуру и связи панели управления, показана на Рис. 9.20. Такое разделение обязанностей между процессорами создает отзывчивый и интуитивно понятный интерфейс для оператора.

Сведения об авторах и источниках:

Авторы: Бигелоу С.Д., Карр Д.Д., Виндер С..

Источник: Энциклопедия телефонной электроники.

Данные публикации будут полезны студентам и специалистам в области телекоммуникаций и сетевых технологий, инженерам, изучающим принципы передачи данных, а также всем, кто интересуется историей и эволюцией модемной связи и базовыми сетевыми протоколами.
