Проектирование и испытания прототипа клапана воздушного такта для динамического наддува ДВС

Для демонстрации функционирования различных методов управления клапанами воздушного такта был спроектирован и сконструирован специализированный прототип. Данная установка позволяет проводить комплексные испытания системы непосредственно в составе двигателя внутреннего сгорания. Основной научно-исследовательский интерес заключался в детальном изучении механизмов динамического наддува. Подобные системы призваны существенно повысить эффективность наполнения цилиндров за счет использования волновых явлений во впускном тракте.

Параметры и конструктивные особенности системы. Динамический наддув предъявляет жесткие требования к быстродействию механизмов, требуя предельно малого времени срабатывания клапана воздушного такта. Предварительные расчеты газодинамического цикла, проведенные с использованием программного комплекса GT-Power, подтвердили необходимость высокой скорости переключения. Для полной реализации потенциала системы время открытия и закрытия клапана (Δt_s) должно составлять около 2 мс. Такие показатели позволяют эффективно использовать инерционные и резонансные свойства воздушного потока для дозаряда цилиндра.

В качестве исполнительного механизма был выбран пружинно-массовый осциллятор, выполняющий роль прямого привода. Конструкция воздействует непосредственно на вал клапана, что минимизирует механические задержки и люфты в передаче усилия. Управление движением этой колебательной системы осуществляется двумя независимыми реверсивными соленоидами. Между ними расположена поворотная арматура, зафиксированная на пружинной опоре, что обеспечивает высокую точность и повторяемость циклов.

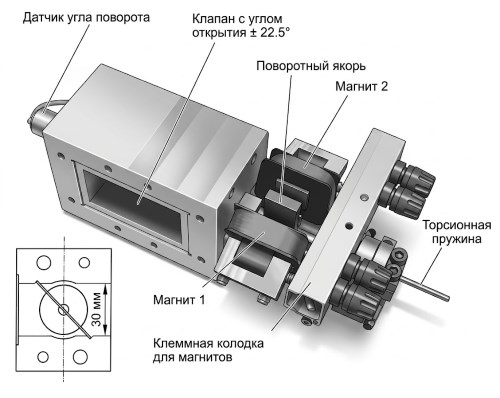

Рис. 10-88. Прототип клапана воздушного такта для испытаний на одноцилиндровом двигателе

Выбранная схема обладает преимуществом запуска колебаний на резонансной частоте системы, что энергетически выгодно. Энергия, необходимая для активации клапана, аккумулируется в виде потенциальной энергии пружины и мгновенно высвобождается для ускорения массы. В процессе переполюсовки электромагнитов компенсируется лишь малая часть потерь, возникающих при движении. Это позволяет значительно снизить общее энергопотребление приводного узла по сравнению с классическими электромагнитными приводами.

Техническая реализация экспериментального стенда. Дополнительным достоинством системы является возможность мгновенного изменения направления движения поворотной арматуры сразу после контакта с демпфером или магнитным стопором. Данная особенность значительно расширяет гибкость настройки фаз срабатывания относительно угла поворота коленчатого вала. Исследователи получают возможность динамически корректировать моменты открытия в зависимости от текущей частоты вращения. Такая адаптивность критически важна для сглаживания пульсаций давления во впускном коллекторе на переходных режимах.

Для проведения натурных экспериментов был выбран одноцилиндровый двигатель Rotax BMW F650 с рабочим объемом 650 см³. Данная силовая установка изначально оснащена двумя симметричными впускными каналами и системой непосредственного впрыска. Отсутствие топливных форсунок во впускном коллекторе обеспечивает беспрепятственный доступ к воздушному тракту. Это значительно упростило интеграцию и адаптацию экспериментального привода клапана воздушного такта без изменения базовой геометрии ГБЦ.

В целях обеспечения высокой точности волновых процессов двигатель был укомплектован специально рассчитанным коротким впускным трубопроводом длиной 280 мм. Сам клапан воздушного такта (см. Рис. 10-88) конструктивно выполнен в виде симметричной дроссельной заслонки. Она размещена в прямоугольном сечении канала размером 30 x 60 мм. Монтаж осуществлен в общей части впускного тракта непосредственно перед его разветвлением на два индивидуальных канала головки цилиндров.

Механика и электронное управление. Из-за значительной протяженности каналов внутри головки цилиндров соотношение между объемом вредного пространства и рабочим объемом цилиндра требует строгого контроля. Мертвый объем включает в себя камеру сгорания, каналы в ГБЦ и участок впускной трубы до плоскости клапана. Этот параметр напрямую определяет амплитуду и фазу резонансных колебаний давления при динамическом наддуве. Для данного прототипа была проведена тщательная минимизация этих объемов с целью максимизации эффекта «дозарядки».

Собственная частота колебаний пружинно-массовой системы определяется характеристиками торсионной пружины и суммарным моментом инерции арматуры и заслонки. Поскольку основной целью было изучение сверхбыстрого срабатывания, конструкция была оптимизирована для достижения времени переключения Δt_s = 2,1 мс. Время срабатывания можно корректировать путем изменения массы балансиров на валу. Для непрерывного мониторинга текущего положения заслонки на свободном конце вала установлен высокоточный угловой датчик (резольвер).

Управляющие магниты выполнены в форме U-образных сердечников, ориентированных друг относительно друга под углом 45°. Управление актуатором осуществляется с помощью специально разработанной силовой электроники, которая регулирует подачу пускового и удерживающего токов. В момент начала движения на противоположный магнит подается мощный импульс для преодоления сил инерции и сопротивления. После притяжения арматуры ток снижается до минимального уровня, достаточного для удержания заслонки в крайнем положении.

Эффективность герметизации и перспективы. Потребляемая мощность данного прототипа варьируется в диапазоне от 20 до 30 Вт в зависимости от оборотов двигателя. Система управления позволяет при необходимости отключать механизм, удерживая арматуру в постоянно открытом состоянии. Важным аспектом работы клапана воздушного такта является обеспечение минимальной утечки воздуха в закрытом состоянии. Это необходимо для предотвращения сглаживания фронта волны давления во впускном коллекторе и сохранения энергии потока.

Герметичность узла была достигнута путем создания в стенке впускной трубы специальной выемки глубиной 2 мм (см. Рис. 10-88). Заслонка входит в этот паз с минимальным зазором, после чего плотно контактирует с уплотнительными поверхностями. Благодаря прецизионной настройке привода края клапана прижимаются к кромкам в трубе за счет естественной упругости материала. Это техническое решение позволило добиться высокой плотности закрытия даже при экстремально высоких скоростях срабатывания.

При проектировании данного привода основное внимание уделялось достижению минимального времени переключения для выявления эффектов динамического наддува и горячего заряда. Вопросы эксплуатационной долговечности компонентов и снижения акустического шума на данном этапе разработки не являлись приоритетными. Однако полученные данные закладывают фундамент для создания серийных систем с регулируемыми фазами газораспределения. В будущем такие технологии могут существенно повысить удельную мощность и экологичность двигателей внутреннего сгорания.

Сведения об авторах и источниках:

Авторы: Ричард ван Бассхейзен, Фред Шефер

Источник: Руководство по двигателям внутреннего сгорания
