Газораспределение в ДВС: технология тактовых клапанов и динамический наддув

Использование быстродействующих воздушных тактовых клапанов со свободно управляемым приводом во впускном коллекторе открывает новые возможности для оптимизации рабочих процессов двигателя внутреннего сгорания (ДВС). Данные устройства позволяют прецизионно контролировать массу свежего заряда в камере сгорания, а также использовать специфические термодинамические эффекты. Основное внимание уделяется целенаправленному повышению температуры или плотности всасываемого воздуха. Благодаря интеграции подобных систем, инженеры получают гибкий инструмент для управления газообменом на различных режимах эксплуатации.

Динамический наддув в атмосферных двигателях, часто называемый импульсным наддувом (Pulse Charge), базируется на увеличении плотности воздуха в цилиндре за счет волновых процессов. Эффект достигается путем кратковременного открытия воздушного тактового клапана один или два раза в течение фазы открытия основного впускного клапана. Описанный метод позволяет ускорять воздушный столб во впускном тракте в строго определенные моменты времени, после чего поток замедляется, возбуждая резонансные колебания. Для эффективной реализации процесса необходимо, чтобы индуцированные волны давления «запирались» в камере сгорания до закрытия впускных клапанов.

Подобная синхронизация приводит к росту плотности заряда и, как следствие, к существенному улучшению наполнения цилиндра свежим воздухом (см. Рис. 10-87). Двойное срабатывание воздушного тактового клапана в течение одного такта впуска предъявляет экстремальные требования к динамике исполнительного механизма и воспроизводимости циклов. Высокая точность переключения необходима для поддержания стабильности крутящего момента и предотвращения паразитных пульсаций. В современных системах управления ЭБУ (электронный блок управления) адаптирует эти фазы в реальном времени, опираясь на данные датчиков массового расхода воздуха и положения коленчатого вала.

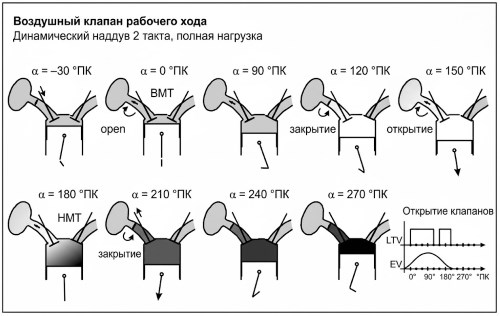

Рис. 10-87. Схема синхронизации двойного срабатывания воздушного тактового клапана в фазе впуска для увеличения крутящего момента.

Функционирование воздушного тактового клапана становится критически важным при резких изменениях нагрузки, таких как интенсивное ускорение автомобиля. Помимо повышения мощности, данная технология демонстрирует значительные преимущества при холодном пуске силового агрегата. Высокая скорость втекания свежего воздуха в моменты открытия клапана способствует более интенсивному перемешиванию топливовоздушной смеси. В результате достигается улучшенная гомогенизация смеси и ускорение процесса сгорания, что эффективно снижает выбросы несгоревших углеводородов (HC) в атмосферу.

Применение данных систем в двигателях с механическим наддувом или турбокомпрессорами открывает дополнительные перспективы для улучшения эксплуатационных характеристик. В случае с турбонаддувом увеличение массового расхода газа на низких оборотах позволяет значительно сократить время отклика системы, минимизируя эффект «турбоямы». При запуске двигателя в камере сгорания оказывается избыточная масса воздуха, что генерирует более высокие конечные температуры сжатия. Это свойство критично для улучшения пусковых качеств в условиях низких температур окружающей среды.

Интеграция тактовых клапанов позволяет снизить требования к рабочему давлению наддува на малых оборотах, уменьшая специфическую нагрузку на компрессор. В перспективе это дает возможность использовать компактные турбокомпрессоры меньшего размера без сложной системы изменяемой геометрии направляющего аппарата (VGT). Упрощение конструкции при сохранении высокой эффективности положительно сказывается на надежности и стоимости производства двигателя. Таким образом, механическая сложность отдельных узлов компенсируется общей оптимизацией термодинамического цикла.

С точки зрения энергетической эффективности наиболее перспективным вариантом является методика «дозарядки» двигателей с наддувом. В этой схеме поршень сначала всасывает неразреженный воздух при естественном атмосферном давлении. Когда поршень достигает нижней мертвой точки (НМТ), сжатый воздух подается из нагнетателя через параллельный тракт системы тактовых клапанов. Такой подход позволяет увеличить массу заряда в камере сгорания примерно на 50% от одного рабочего цикла к другому.

Важным преимуществом «дозарядки» является то, что через компрессор проходит лишь часть общего объема воздуха, необходимого для сгорания. Эффекты динамического наддува дополнительно снижают потребность в высокой степени сжатия внутри самого нагнетателя. Это позволяет уменьшить габариты компрессора и снизить затраты механической энергии на его привод. Подобная оптимизация напрямую коррелирует с повышением общего КПД двигателя и снижением удельного расхода топлива.

Бессероссельное регулирование нагрузки представляет собой фундаментальный шаг к снижению расхода топлива на режимах частичных нагрузок. Минимизация насосных потерь при газообмене достигается за счет исключения дроссельной заслонки как основного элемента управления. Время открытия воздушного тактового клапана адаптируется в строгом соответствии с мгновенной потребностью двигателя в воздухе. Для обеспечения минимального расхода устанавливается фазовый сдвиг между открытием тактового и впускного клапанов, чтобы зона их перекрытия была минимальной.

При таком методе управления требования к быстродействию клапана несколько снижаются, однако возрастает роль герметичности и паразитного объема. Объем воздуха, заключенный в пространстве между тактовым и основным впускным клапанами, неизбежно попадает в цилиндр, что может влиять на точность дозирования. В системах, работающих независимо от штатного механизма газораспределения, легко реализуются стратегии раннего закрытия впуска (EIC) или позднего открытия впуска (LIO). Эти алгоритмы позволяют оптимизировать работу двигателя в режиме холостого хода и малых нагрузок с прецизионной точностью.

Управление рециркуляцией отработавших газов (EGR) также может быть модернизировано с помощью тактовых систем. По аналогии с дозарядкой, цилиндр может сначала заполняться отработавшими газами, а затем переключаться на забор свежего воздуха. Это создает четкую стратификацию (расслоение) заряда в камере сгорания, что открывает новые возможности для управления скоростью сгорания. Регулирование движения заряда позволяет гибко настраивать экологические параметры выхлопа без использования дорогостоящих присадок.

Технология «горячего наддува» направлена на одновременное увеличение массы воздуха и его температуры для улучшения смесеобразования при холодном пуске. Данный процесс особенно актуален для дизельных двигателей, где достаточный нагрев воздуха позволяет отказаться от использования свечей накаливания. Быстрый прогрев обеспечивает раннюю активацию систем нейтрализации отработавших газов, помогая соответствовать строгим экологическим стандартам, таким как D4 или Euro 6. Кроме того, ускоренный нагрев способствует более эффективной работе системы отопления салона автомобиля.

Рост температуры при «горячем наддуве» обусловлен изменением термодинамического состояния всасываемого воздуха. В начале такта впуска, при закрытом тактовом клапане и движущемся вниз поршне, в цилиндре создается глубокое разрежение. Оставшиеся в цилиндре газы и небольшое количество воздуха претерпевают расширение, которое можно считать изотермическим из-за подвода тепла от стенок. В момент резкого открытия воздушного тактового клапана происходит стремительное заполнение цилиндра, сопряженное с адиабатическим сжатием разреженного газа.

Термодинамически этот процесс эквивалентен интенсивному сжатию, что неизбежно ведет к резкому скачку локальной температуры. Величина достигаемой разности температур зависит от момента и продолжительности открытия клапана, а также от степени его герметичности. Высокая скорость втекания и повышенная температура в конце такта сжатия позволяют впрыскивать большее количество топлива при сохранении высокого качества сгорания. Это приводит к росту температуры выхлопа, снижению шума работы двигателя и уменьшению токсичности выбросов в фазе прогрева.

В двигателях с наддувом тактовые клапаны могут применяться и для «холодного наддува», направленного на снижение термической нагрузки. Используя стратегию EIC (Early Inlet Close), предварительно охлажденный в интеркулере воздух запирается в цилиндре и расширяется при дальнейшем движении поршня к НМТ. Такое принудительное охлаждение снижает пиковые давления и температуры в конце цикла сжатия. В результате значительно уменьшается образование оксидов азота (NOx) и подавляется склонность к детонации в бензиновых двигателях.

Наконец, технология позволяет реализовать отключение цилиндров на режимах частичных нагрузок путем простого блокирования подачи воздуха. В отличие от сложных электромеханических приводов, тактовый клапан может работать совместно с обычным распределительным валом. Периодическое включение неактивных цилиндров предотвращает их чрезмерное охлаждение и замасливание. Несмотря на то что выпускные клапаны продолжают работать, создавая небольшие потери на насосные ходы, общая экономия топлива за счет смещения рабочей точки активных цилиндров остается весьма существенной.

Вышеупомянутые инновации в области управления газообменом подтверждают, что потенциал поршневых двигателей еще не исчерпан. Дальнейшее развитие систем со свободным управлением клапанами станет ключевым фактором в создании экологичного и эффективного транспорта будущего.

Сведения об авторах и источниках:

Авторы: Ричард ван Бассхейзен, Фред Шефер

Источник: Руководство по двигателям внутреннего сгорания
