Электронное управление карбюратором и особенности современных систем впрыска

Разработка карбюраторов с электронным управлением стала ответом на необходимость точной адаптации топливовоздушной смеси ко всем режимам работы двигателя. Основной целью внедрения электроники являлось минимизация вредных выбросов в атмосферу и значительное снижение расхода топлива. Позже системы были дополнены замкнутым контуром лямбда-регулирования, что позволило достичь еще большей экологической эффективности. Несмотря на инновационную начинку, механическая база таких устройств во многом идентична классическим моделям.

Ключевыми конструктивными особенностями электронного карбюратора являются привод дроссельной заслонки, работающий в режиме, близком к холостому ходу, и система управления обогащением смеси. В состав системы входят специализированные датчики и электронный блок управления (ЭБУ), координирующий работу исполнительных механизмов. На схематических изображениях (Рис. 12-6) наглядно представлено взаимодействие всех узлов системы. Данная архитектура обеспечивает гибкость настроек, недоступную чисто механическим устройствам.

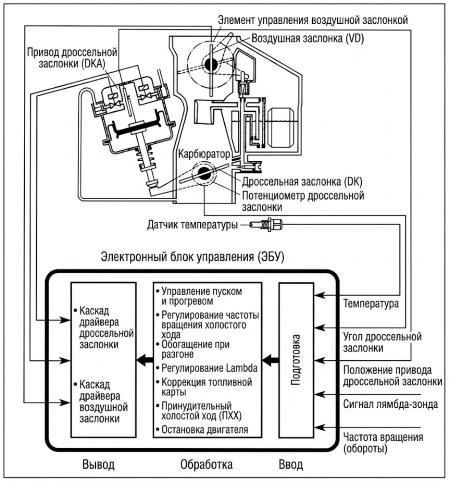

Рис. 12-6. Блок-схема карбюратора с электронным управлением

Конструктивно такой прибор представляет собой карбюратор с фиксированным диффузором двухступенчатого типа, где вторая ступень активируется пневматическим приводом. Дроссельная заслонка первой ступени управляется в диапазоне холостого хода с помощью прецизионного исполнительного механизма с плавным регулированием положения. Это позволяет системе мгновенно реагировать на изменения нагрузки. Непрерывное обогащение смеси по всему рабочему диапазону реализуется через управление воздушной заслонкой (чоком), ограничивающей поток воздуха.

Важным элементом является потенциометр дроссельной заслонки, установленный на валу первой ступени для определения ее точного угла открытия. В качестве входных переменных для электронного блока управления используются сигналы от датчиков температуры охлаждающей жидкости и впускного коллектора. Также учитываются данные от выключателя холостого хода и датчика частоты вращения коленчатого вала. На основе этой информации ЭБУ формирует управляющие импульсы для коррекции положения заслонок.

Функциональные возможности и алгоритмы работы. Современные электронные системы питания реализуют широкий спектр функций, гарантирующих стабильность двигателя. К ним относятся управление пуском и прогревом, обогащение при ускорении и лямбда-регулирование для поддержания стехиометрического состава смеси. Система также отвечает за стабилизацию оборотов холостого хода и прекращение подачи топлива при принудительном холостом ходу (оверран). Для защиты каталитического нейтрализатора предусмотрена функция экстренной отсечки топлива при критических сбоях.

При запуске двигателя с электронным карбюратором дроссельная заслонка приоткрывается, а воздушная заслонка полностью закрывается для создания богатой смеси. В фазе прогрева управление переходит к системе стабилизации холостого хода, которая корректирует положение заслонки в зависимости от температуры антифриза. Базовая степень обогащения определяется по программной карте, хранящейся в памяти контроллера. В процессе движения к этим значениям добавляются поправки на ускорение при росте нагрузки на двигатель.

Принципы работы карбюратора постоянного разрежения. Функционирование карбюратора постоянного разрежения (Constant Vacuum) основано на поддержании стабильного давления в зоне распыления топлива. В качестве примера часто рассматривается модель Zenith-Stromberg CD, работающая с переменным сечением воздушного канала. Изменение проходного сечения во впускном тракте осуществляется с помощью специального плунжера, установленного вертикально. Плунжер прижимается к мосту не только собственным весом, но и усилием калиброванной пружины.

Над плунжером расположена камера, герметизированная диафрагмой, которая жестко соединена с его основанием для компенсации давления. Нижняя полость диафрагмы сообщается с атмосферой или зоной перед входом в карбюратор. Для подъема плунжера требуется линейное увеличение перепада давления, возникающего при прохождении воздушного потока. Такая конструкция обеспечивает автоматическое регулирование скорости воздуха в узком сечении между плунжером и мостом.

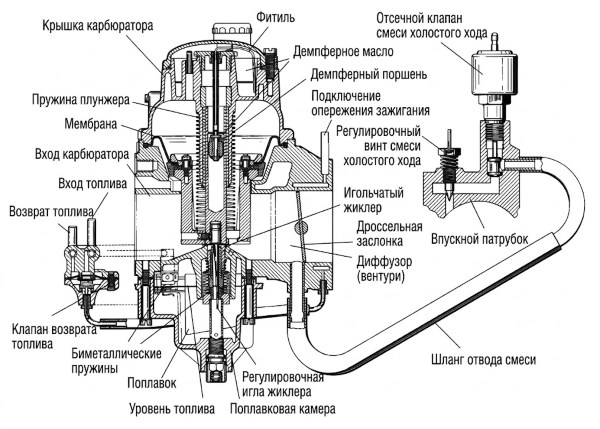

Рис. 12-7. Карбюратор постоянного разрежения в разрезе

Положение плунжера в каждый момент времени служит точным индикатором объема всасываемого воздуха. В центре поршня закреплена дозирующая игла, которая входит в распылитель и регулирует подачу бензина в зависимости от высоты подъема плунжера. Это позволяет точно дозировать топливо в соответствии с заданной характеристической кривой. При достижении полной нагрузки и средних оборотов плунжер открывается полностью, и устройство начинает работать как обычный карбюратор.

Эксплуатационные факторы и температурные режимы. Работа системы в условиях высоких температур может приводить к испарению топлива в каналах и возникновению паровых пробок. Это особенно актуально для двигателей с односторонним расположением коллекторов (uniflow), где впуск и выпуск расположены близко друг к другу. Перегрев компонентов карбюратора ухудшает пусковые характеристики и стабильность работы на горячую. Для борьбы с этими явлениями применяются специальные технические решения, направленные на охлаждение узлов.

Эффективным методом является использование клапана горячего холостого хода, который открывает байпасный канал для дополнительного воздуха. Также внедряется система обратного слива топлива (обратка), позволяющая постоянно циркулировать бензину через бак, отводя тепло от карбюратора. Дополнительно применяются теплоизоляционные экраны и проставки из диэлектрических материалов. Эти меры позволяют сохранить стабильность состава смеси даже в условиях экстремальной жары.

Высотная компенсация и борьба с обледенением. При эксплуатации автомобиля в горной местности происходит естественное обогащение смеси из-за падения атмосферного давления. На высоте 1600 метров над уровнем моря смесь становится богаче примерно на 10%, что требует корректировки. Существует несколько способов компенсации: изменение давления в поплавковой камере или коррекция сечения воздушных жиклеров. Современные электронные системы делают это автоматически, опираясь на показания датчика барометрического давления.

Явление обледенения вызвано поглощением тепла при испарении топлива, что ведет к резкому охлаждению деталей карбюратора. Наибольший риск образования льда возникает при температуре воздуха около 5°C и высокой влажности. Это может привести к блокировке каналов холостого хода или заклиниванию дроссельной заслонки. Для борьбы с инеем используют специальные присадки в топливо (спирты) или системы подогрева всасываемого воздуха.

Различают обледенение на холостом ходу и при полной нагрузке. В первом случае лед образуется на кромке дроссельной заслонки, искажая сигналы дифференциального давления. Обледенение при полной нагрузке чаще встречается в старых конструкциях с центральным расположением трубки Вентури. Увеличение интенсивности предварительного подогрева воздуха эффективно решает эти проблемы. В современных моделях, где распылители смещены, такая проблема практически не встречается.

Системы управления и переходные режимы. Контроль оборотов холостого хода в механических системах осуществляется через давление во впускном коллекторе. В электронных карбюраторах для этой цели предусмотрен отдельный интегрированный контроллер, обеспечивающий идеальную стабильность. Для предотвращения самовоспламенения смеси после выключения зажигания (дизелинг) применяется электромагнитный клапан отсечки топлива. Это гарантирует мгновенную остановку двигателя без нежелательных детонационных ударов.

Переход в режим принудительного холостого хода (overrun) требует особого алгоритма управления составом смеси. Для исключения обеднения могут использоваться дополнительные системы подачи эмульсии или полная отсечка топлива для экономии. Плавность реакций автомобиля при сбросе газа обеспечивается демпфером дроссельной заслонки или воздушным клапаном. Это минимизирует рывки в трансмиссии и повышает комфорт вождения.

Технология лямбда-регулирования в карбюраторных системах. Существует два основных способа реализации замкнутого цикла управления по датчику кислорода. В классических карбюраторах устанавливаются дополнительные электромагнитные клапаны, которые изменяют поток воздуха в главной дозирующей системе. Также может применяться схема с каналом частичной нагрузки, который открывается импульсно. В электронных же моделях лямбда-контроль полностью интегрирован в алгоритмы ЭБУ, который корректирует смесь через положение воздушной заслонки.

Развитие систем питания: от карбюратора к инжектору. Эволюция топливных систем прошла долгий путь от простейших смесителей до сложнейших электронных комплексов. Электронный карбюратор стал важным переходным звеном, объединившим надежность механики и точность микропроцессоров. Хотя сегодня на смену им пришли системы распределенного впрыска, многие принципы управления остались неизменными. Понимание работы этих узлов необходимо для качественного обслуживания классической и современной автомобильной техники.

Важно отметить, что долговечность таких систем напрямую зависит от качества используемого топлива и своевременной очистки фильтров. Использование бензина с правильным октановым числом и отсутствие примесей предотвращает засорение тонких каналов управления. Регулярная диагностика датчиков позволяет избежать перерасхода топлива и сохранить ресурс катализатора. Инженерные решения, заложенные в конструкцию электронных карбюраторов, до сих пор считаются образцом технического изящества.
