Динамический наддув двигателя: оптимизация расхода воздуха и крутящего момента

Динамический наддув представляет собой современный метод повышения энергетической эффективности двигателей внутреннего сгорания за счет использования инерционных и волновых процессов во впускной системе. В рамках данного исследования в качестве основного эталонного параметра для оценки эффективности системы используется коэффициент расхода воздуха (λ_L). Данный коэффициент характеризует отношение фактически измеренной массы воздушного заряда к теоретически возможному массовому расходу, который определяется исходя из рабочего объема (V_H) и текущей частоты вращения коленчатого вала (n). В первом приближении для быстроходных агрегатов крутящий момент демонстрирует линейную зависимость от расхода воздуха при условии поддержания стехиометрического соотношения (λ = 1). Таким образом, показатель λ_L является наиболее репрезентативной величиной для сравнительного анализа и глубокой оценки качества процессов газообмена.

Рис. 10-89. График увеличения коэффициента расхода воздуха при использовании воздушного тактового клапана с двумя циклами на фазе впуска в тихоходном двигателе.

На представленном графике (Рис. 10-89) отражены изменения показателя λ_L для тихоходного испытательного двигателя в широком диапазоне частот вращения. Из-за конструктивных особенностей, в частности малой длины впускного трубопровода, при низких значениях RPM (об/мин) естественный расход воздуха остается на невысоком уровне. Однако внедрение воздушного тактового клапана, который открывается дважды за одну фазу впуска, позволяет радикально изменить ситуацию. При достижении оптимальных фаз газораспределения наблюдается существенный прирост наполнения цилиндров, который становится более выраженным по мере снижения частоты вращения. Например, при n = 1000\ мин^-1 прирост коэффициента расхода воздуха составляет около 13% по сравнению с традиционной схемой впуска без использования клапанного регулирования.

Теоретические расчеты циклов газообмена предсказывали возможность значительного увеличения плотности заряда, что нашло полное подтверждение на разработанном прототипе. Физика процесса заключается в создании дополнительных импульсов давления, которые способствуют более полному заполнению камеры сгорания. Газодинамические расчеты показывают, что двухцикловое открытие клапана позволяет эффективно использовать кинетическую энергию потока. Это критически важно для компенсации потерь, возникающих из-за волнового сопротивления и трения в тракте. Полученные данные подтверждают, что предложенная концепция динамического наддува является эффективным инструментом повышения литровой мощности силовых установок.

Для детальной иллюстрации термодинамических процессов, протекающих во впускном тракте, на графике (Рис. 10-90) приведена зависимость давления от угла поворота коленчатого вала. Измерения проводились на тихоходном двигателе с использованием высокоточных датчиков низкого давления в двух контрольных точках. Первая точка измерения располагалась непосредственно перед воздушным тактовым клапаном, фиксируя уровень давления в зоне впускного коллектора. Вторая точка измерения была установлена в замкнутом объеме между тактовым клапаном и основным впускным клапаном. Такие замеры позволяют визуализировать пульсации давления и их корреляцию с фазами движения поршня и механизмов газораспределения.

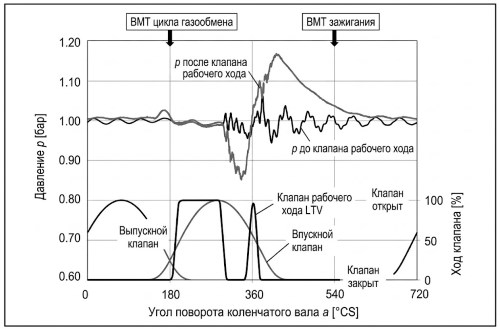

Рис. 10-90. Характеристики давления до и после воздушного тактового клапана при двойном цикле вскрытия на фазе впуска в тихоходном режиме.

Анализ кривых давления при частоте n = 1000\ мин^-1 позволяет наглядно проследить физику динамического наддува. Для обеспечения корректности анализа на графике также нанесены профили подъема впускных и выпускных клапанов, а также траектория движения самого тактового устройства. Из-за наличия значительного перекрытия клапанов (период, когда открыты и впуск, и выпуск одновременно) критически важно удерживать воздушный тактовый клапан в закрытом состоянии в начальный момент. Это предотвращает нежелательный обратный выброс отработавших газов во впускную систему. Только после того, как выпускной клапан практически полностью закрывается, происходит открытие сечения тактового клапана, инициируя процесс задержанного впуска.

В процессе движения поршня к нижней мертвой точке и при закрытом тактовом клапане давление в камере между клапанами резко падает до уровня 150 мбар. Это разрежение создается за счет увеличения объема пространства при перемещении поршня вниз. Непосредственно перед достижением НМТ (нижней мертвой точки) в цикле газообмена тактовый клапан кратковременно открывается второй раз. Из-за возникшей значительной разности давлений мощный поток воздуха устремляется в цилиндр. При столкновении этого потока с днищем поршня возникает эффект отражения, который провоцирует локальный скачок давления величиной почти в 100 мбар относительно давления в коллекторе.

Данный пик давления успешно удерживается внутри цилиндра непосредственно перед его закрытием, что и является сутью метода динамического наддува. За счет введения дополнительной массы воздуха существенно возрастает плотность заряда в камере сгорания, что напрямую влияет на эффективность сгорания топлива. На Рис. 10-90 также отчетливо заметно небольшое падение давления в межклапанном пространстве после завершения цикла впуска. Этот эффект обусловлен незначительными утечками через уплотнения тактового клапана, что является допустимым технологическим допуском. Подобная динамика процессов подчеркивает важность точной настройки таймингов для извлечения максимальной пользы из инерционного наддува.

Переходя к анализу эксплуатационных характеристик, следует рассмотреть Рис. 10-91, где сопоставлены данные испытаний тихоходного и быстроходного двигателей. Быстроходный агрегат тестировался в двух режимах: в базовой конфигурации и с использованием системы динамического наддува. Для обеспечения чистоты эксперимента поддерживалось постоянное стехиометрическое отношение воздух-топливо (λ = 1) и идентичный угол опережения зажигания. Исследования проводились в двух характерных рабочих точках: 1500 и 2200\ мин^-1. Результаты убедительно доказывают, что закономерности, выявленные на малых скоростях, успешно масштабируются и сохраняют свою актуальность для высокооборотистых моторов.

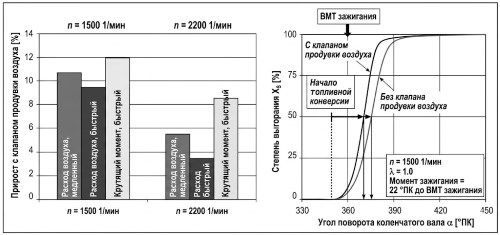

Рис. 10-91. Сравнительный анализ роста расхода воздуха и крутящего момента в режимах низких и высоких оборотов двигателя.

Особого внимания заслуживает тот факт, что при λ = 1 крутящий момент демонстрирует более интенсивный рост по сравнению с ростом коэффициента расхода воздуха. Это явление указывает на наличие дополнительных положительных факторов, помимо простого увеличения массы заряда. Предполагается, что двойной цикл работы тактового клапана генерирует высокую скорость воздушного потока, которая усиливает турбулизацию смеси в камере сгорания. Такая интенсификация движения заряда способствует более качественному смесеобразованию и ускорению фронта пламени. Следовательно, динамический наддув влияет не только на количественные, но и на качественные показатели процесса сгорания.

Подтверждение данной гипотезы можно найти в анализе характеристик сгорания, представленном на Рис. 10-91 для режима 1500\ мин^-1. При работе без тактового клапана двигатель проявляет склонность к детонации, что вынуждает инженеров устанавливать более позднее зажигание. Это неизбежно смещает точку 50% преобразования массы заряда (точка середины сгорания) далеко от оптимального значения. Оптимальный КПД обычно достигается при завершении 50% сгорания через 6-8 градусов после ВМТ (верхней мертвой точки) зажигания. Внедрение динамического наддува позволяет топливовоздушной смеси сгорать на 20% быстрее, что значительно улучшает термодинамический цикл.

Благодаря ускоренному сгоранию точка 50% преобразования максимально приближается к зоне оптимальной эффективности, несмотря на вынужденное позднее зажигание. Процесс изменения состояния рабочего тела в этом случае становится ближе к теоретическому циклу с подводом тепла при постоянном объеме (цикл Отто). В результате среднее индикаторное давление в цилиндре возрастает на величину Δp_mi = 9.8% при заданных оборотах. Стоит отметить, что на быстроходном двигателе коэффициент расхода воздуха не достигает тех же пиковых значений, что на тихоходном. Это связано с техническими ограничениями привода клапана, надежность которого не позволила полностью оптимизировать фазы на высоких скоростях.

В заключение стоит подчеркнуть, что технология динамического наддува открывает широкие перспективы для даунсайзинга двигателей. Увеличение удельной мощности и улучшение характеристик крутящего момента на низких оборотах позволяют сделать автомобиль более приемистым и экологичным. Интеграция таких систем требует прецизионного управления и использования быстродействующих исполнительных механизмов. Дальнейшее развитие направления связано с совершенствованием конструкции воздушных тактовых клапанов и их электронных систем контроля. Современное моделирование процессов газодинамики позволяет еще на этапе проектирования минимизировать потери и максимизировать эффект динамического дозаряда цилиндров.
