Синусоидальные колебания и векторный метод анализа фазовых функций

Изучение гармонических колебаний занимает фундаментальное место в теоретической электротехнике, физике колебательных процессов и прикладной математике. Аналитическое описание переменного тока, напряжений в электрических цепях и мехатронных системах базируется на математическом аппарате синусоидальных функций. Понимание физической природы кинематики фазовых векторов позволяет существенно упростить расчеты динамических систем и проводить спектральный анализ сигналов. В данной статье рассмотрены теоретические основы геометрического моделирования синусоидальных величин, вычисление основных параметров периодических процессов и практическое решение инженерно-физических задач.

Теоретические основы и векторная модель синусоидальных колебаний. Периодические процессы, изменяющиеся по гармоническому закону, наиболее удобно визуализировать и анализировать с помощью кинематической модели фазового вектора (векторной диаграммы). Рассмотрим кинематику векторного поля в декартовой системе координат.

Пусть отрезок OR на Рис. 3.60 представляет собой вектор, свободно вращающийся против часовой стрелки вокруг начальной точки O с постоянной угловой скоростью ω рад/с. Такой вращающийся вектор в теоретической электротехнике и физике называется фазовым вектором (или вектором амплитуды). По истечении времени t секунд вектор OR повернется на угол ωt радиан, что на графическом представлении (Рис. 3.60) соответствует углу TOR.

При построении перпендикуляра ST к отрезку OR из геометрии прямоугольного треугольника следует соотношение sin(ωt) = ST / OT, откуда длина ординаты выражается формулой ST = OT · sin(ωt). Если спроецировать все последовательные вертикальные составляющие (проектные ординаты) вращающегося вектора на график зависимости мгновенного значения y от временного аргумента ωt, сформируется непрерывная синусоида с амплитудным значением OR.

Рис. 3.60. Формирование синусоидальной волны путем проецирования вращающегося фазового вектора OR

Временные и частотные параметры гармонических процессов. Кинематика полного оборота фазового вектора определяет базовые временно-частотные характеристики гармонического колебания. Анализ пространственно-временной цикличности позволяет установить строгое математическое соотношение между угловой скоростью, периодом и частотой.

Если фазовый вектор OR совершает один полный оборот (соответствующий углу 2π радиан или 360°) за временной интервал T секунд, то угловая скорость ω определяется соотношением:

ω = 2π / T [рад/с]

Из представленного выражения определяется период колебаний T — минимальный временной интервал, по истечении которого мгновенные значения гармонической величины полностью повторяются:

T = 2π / ω [с]

Физическая величина, определяющая число полных периодов (циклов), совершаемых системой за одну секунду, называется частотой f. Исходя из определения, частота обратно пропорциональна периоду и выражается формулой:

Частота f = (количество периодов) / (секунда) = 1 / T = ω / (2π) [Гц]

Таким образом, фундаментальные уравнения связи между угловой циклической частотой ω и физической частотой f принимают следующий вид:

f = ω / (2π) [Гц]

ω = 2πf [рад/с]

Общая математическая модель синусоидальной функции и фазовый сдвиг. В общем аналитическом виде произвольное гармоническое синусоидальное колебание (например, мгновенный ток, напряжение или механическое смещение) описывается интегральной функцией:

y = A · sin(ωt ± α)

Где ключевые параметры характеризуются следующим образом:
- A — амплитуда колебания, определяющая максимальное отклонение гармонической величины от нулевого уровня баланса;
- ω — угловая (циклическая) скорость, характеризующая скорость изменения фазы колебания в радианах в секунду (рад/с);
- T = 2π / ω — период T (в секундах), определяющий длительность одного полного цикла;
- f = ω / (2π) — частота f (в герцах, Гц), определяющая количество колебаний в секунду;
- α — начальная фаза (или фазовый угол), определяющая угол опережения или запаздывания гармонической функции относительно базовой синусоиды y = A · sin(ωt) в радианах или градусах.

Значение α характеризует начальное состояние системы в момент времени t = 0. Если α > 0, наблюдается фазовое опережение, если α < 0 — фазовое запаздывание.

Практический анализ и инженерные расчеты гармонических процессов. Рассмотрим прикладное применение теории синусоидальных функций на примерах расчета параметров электрического тока, механических колебаний и напряжений в цепях переменного тока.

Расчет параметров переменного электрического тока. Пример 1. Переменный ток в электрической цепи задается временной функцией: i = 30 · sin(100πt + 0.27) А

Необходимо определить амплитуду тока, его период, частоту, а также начальный фазовый угол в градусно-минутной системе.

Решение:
1. Из уравнения гармонического тока i = 30 · sin(100πt + 0.27) А следует, что амплитуда тока равна A = 30 А.
2. Угловая скорость составляет ω = 100π рад/с.
3. Рассчитаем период T: T = 2π / ω = 2π / (100π) = 1 / 50 = 0.02 с = 20 мс
4. Определим частоту f: f = 1 / T = 1 / 0.02 = 50 Гц
5. Вычислим фазовый угол α в радианах и градусах: α = 0.27 рад Для перевода в градусы используем соотношение: α = (0.27 · 180°) / π = 15.47° Переводя десятичную дробь в минуты (0.47 · 60' ≈ 28'): α = 15°28' Таким образом, наблюдается опережение по фазе на 15°28' относительно эталонного сигнала i = 30 · sin(100πt).

Моделирование механических колебаний и определение уравнения смещения. Пример 2. Колебательный механизм имеет максимальное механическое смещение 2.5 м и функционирует на частоте 60 Гц. В начальный момент времени t = 0 смещение системы составляет 90 см. Требуется составить общее аналитическое уравнение смещения вида y = A · sin(ωt ± α).

Решение:
1. Амплитуда колебаний равна максимальному смещению: A = 2.5 м.
2. Угловая скорость рассчитывается через частоту: ω = 2πf = 2π · 60 = 120π рад/с
3. Записываем промежуточное уравнение смещения: y = 2.5 · sin(120πt + α) м
4. При t = 0 мгновенное смещение составляет y = 90 см = 0.90 м. Подставляем значения в уравнение: 0.90 = 2.5 · sin(0 + α) sin(α) = 0.90 / 2.5 = 0.36
5. Находим фазовый угол α через функцию арксинуса: α = arcsin(0.36) = 21.10° = 21°6' = 0.368 рад
6. Итоговое уравнение движения механической системы принимает вид: y = 2.5 · sin(120πt + 0.368) м

Комплексный расчет и графический анализ переменного напряжения. Пример 3. Значение мгновенного напряжения в электрической схеме переменного тока в произвольный момент времени t секунд описывается функцией: v = 340 · sin(50πt − 0.541) В

Требуется определить: а) Амплитуду, период, частоту и фазовый угол (в градусах); б) Мгновенное значение напряжения при t = 0; в) Мгновенное значение напряжения при t = 10 мс; г) Время t, за которое напряжение впервые достигнет величины 200 В.

Решение: а) Анализируя исходное уравнение v = 340 · sin(50πt − 0.541) В:
- Амплитуда напряжения: A = 340 В.
- Угловая скорость: ω = 50π рад/с.
- Период T: T = 2π / ω = 2π / (50π) = 1 / 25 = 0.04 с = 40 мс
- Частота f: f = 1 / T = 1 / 0.04 = 25 Гц
- Фазовый угол α: α = 0.541 рад = (0.541 · 180°) / π = 31° Отрицательный знак указывает на запаздывание по фазе на 31° относительно базового гармонического сигнала v = 340 · sin(50πt).

б) При t = 0: v = 340 · sin(0 − 0.541) = 340 · sin(−31°) = −175.1 В

в) При t = 10 мс = 10 · 10⁻³ с = 0.01 с: v = 340 · sin(50π · 10 / 10³ − 0.541) = 340 · sin(0.5π − 0.541) Поскольку 0.5π ≈ 1.5708 рад: v = 340 · sin(1.5708 − 0.541) = 340 · sin(1.0298 рад) = 340 · sin(59°) = 291.4 В

г) Нахождение момента времени, когда v = 200 В: 200 = 340 · sin(50πt − 0.541) sin(50πt − 0.541) = 200 / 340 50πt − 0.541 = arcsin(200 / 340) = arcsin(0.5882) 50πt − 0.541 = 36.03° = 0.6288 рад 50πt = 0.6288 + 0.541 = 1.1698 t = 1.1698 / (50π) = 0.007447 с = 7.447 мс

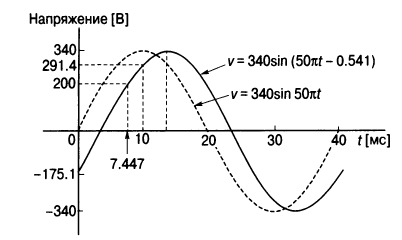

Рис. 3.61. График мгновенного напряжения v = 340 · sin(50πt − 0.541) В с учетом фазового сдвига

Графическое представление функции v = 340 · sin(50πt − 0.541) на Рис. 3.61 наглядно демонстрирует характер временной динамики напряжения, смещение точки нулевого перехода и ключевые контрольные значения (-175.1 В, 200 В, 291.4 В) в соответствующие моменты времени (0 мс, 7.447 мс, 10 мс).

Заключение. Математический аппарат синусоидальных функций и векторное проецирование фазовых величин представляют собой фундаментальную основу для моделирования циклических процессов. Применение описанных методик вычисления амплитуды, частоты, периода и фазовых углов обеспечивает высокую точность расчетов как в электротехническом анализе цепей переменного тока, так и в кинематике колебательных механических систем.

Сведения об авторах и источниках:

Авторы: Джон Берд

Источник: Инженерная математика

Данные публикации будут полезны инженерно-техническим работникам, студентам и абитуриентам технических вузов и колледжей, а также всем, кому требуется практический математический аппарат для решения инженерных задач.
