Построение и анализ линейных графиков в двумерных координатах

Визуализация данных представляет собой фундаментальный метод научной обработки и передачи эмпирической информации. График выступает в роли наглядного двухмерного отображения, демонстрирующего функциональную зависимость одной величины от другой, выраженную в системной взаимосвязи.

В прикладном анализе, экономике и инженерных дисциплинах наиболее распространенным методом наглядной репрезентации взаимосвязи двух наборов эмпирических данных является использование декартовой системы координат (прямоугольной системы координат), формируемой двумя взаимно перпендикулярными осями.

Рис. 4.1. Двумерная декартова система координат и элементы её разметки

Конкретные элементы и геометрические объекты, отображаемые в рамках декартового пространства, обозначаются как координаты. Так, точка A на Рис. 4.1 характеризуется координатами (3, 2), где первичное число указывает на 3 единицы смещения вдоль направления оси x, а второе — на 2 единицы вдоль направления оси y. По аналогичному принципу точка B обладает координатами (−4, 3), точка C — координатами (−3, −2), в то время как начало координат представляет собой фундаментальную опорную точку с параметрами (0, 0).

С геометрической и алгебраической точек зрения, расстояния от исследуемой точки до координатных осей фиксируются строгой терминологией:

- Расстояние по горизонтали от заданной точки до вертикальной оси определяется как абсцисса (величина x).
- Расстояние по вертикали от точки до горизонтальной оси носит название ордината (величина y).

Линейные функции и основы построения прямолинейного графика. Анализ математических функциональностей показывает, что наиболeе базовой формой непрерывной зависимости выступает линейное уравнение. Пусть динамику двух переменных x и y описывает зависимость общего вида y = 3x + 2.

Проводя последовательный расчет при фиксированных значениях x, получаем следующие результаты:
- При x = 0 величина y = 3(0) + 2 = 2.
- При x = 1 величина y = 3(1) + 2 = 5.
- При x = 2 величина y = 3(2) + 2 = 8.

Сформированное подмножество расчетных пар дает дискретные координаты (0, 2), (1, 5) и (2, 8), определенные при произвольном выборе значений независомого аргумента x. При нанесении соответствующих значений на координатную плоскость и их последовательном соединении формируется прямая линия (Рис. 4.2).

Рис. 4.2. График прямолинейной функции y = 3x + 2

Анализ угла наклона и углового коэффициента. Ключевой характеристикой любой прямой линии служит её наклон (крутизна). Данный параметр отражает относительное отношение изменения величины y к изменению величины x между двумя произвольно выбранными точками, лежащими на этой прямой.

В зависимости от характера изменения функций различают следующие типы наклонов:
1. Положительный наклон: Если при возрастании x (направление →) значение y также увеличивается (направление ↑), наклон прямой является положительным.

2. Отрицательный наклон: Если при возрастании аргумента x (направление →) значение y снижается (направление ↓), наклон прямой характеризуется как отрицательный.

3. Нулевой наклон: В случае горизонтального расположения прямой изменение величины y отсутствует, что сводит наклон к нулю.

Рассмотрим геометрический расчет наклона прямых линии, продемонстрированных на Рис. 4.3.

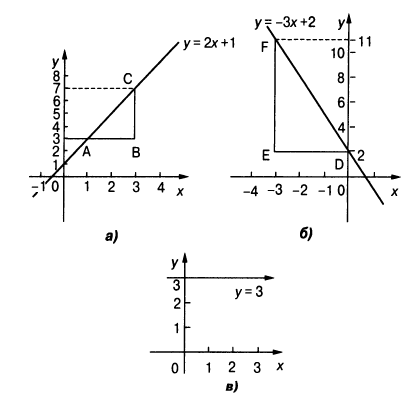

Рис. 4.3. Графики прямых с различным типом наклона: а) положительный; б) отрицательный; в) нулевой

На Рис. 4.3а расчет выполняется через приращение отрезков: Наклон AC = (изменение y) / (изменение x) = CB / BA = (7 − 3) / (3 − 1) = 4 / 2 = 2.

На Рис. 4.3б для отрицательного наклона отрезок определяется следующим образом: Наклон DF = (изменение y) / (изменение x) = FE / ED = (11 − 2) / (−3 − 0) = 9 / (−3) = −3.

На Рис. 4.3в проиллюстрирован график горизонтальной прямой y = 3. Поскольку функциональное значение не изменяется вдоль оси x, её наклон равен нулю.

Величина значения y при равенстве аргумента нулю (x = 0) определяется как ордината точки пересечения прямой с осью ординат (или свободный член функции). На Рис. 4.3а эта величина составляет 1, а на Рис. 4.3б пересечение происходит в точке 2.

Общее уравнение прямой линии. В математическом анализе каноническая форма линейного уравнения задается выражением y = mx + c, где m и c представляют собой устойчивые константы:
- Параметр m задает угловой коэффициент (тангенс угла наклона) прямой линии.
- Параметр c указывает на ординату точки пересечения графика с осью y.

Таким образом, выражение y = 5x + 2 представляет собой прямолинейный график с угловым коэффициентом 5 и пересечением оси y на высоте 2. Аналогично, уравнение y = −3x − 4 описывает прямую с отрицательным наклоном −3, пересекающую ось y в точке −4.

Вычисление наклона по двум известным точкам. Если аналитическая формула прямой не задана в явном виде, но известны пространственные параметры двух её точек, крутизна рассчитывается с использованием базового алгоритма дифференциального отношения.

Рис. 4.4. Определение наклона прямой по двум заданным координатам

Прямая линия, проходящая через произвольные точки с координатами (x₁, y₁) и (x₂, y₂), имеет угловой коэффициент m, определяемый универсальным соотношением (Рис. 4.4):

m = (y₂ − y₁) / (x₂ − x₁)

Практический пример: Рассчитать наклон прямолинейного графика, проходящего через точки с координатами (−2, 5) и (3, 4).

Применяя имеющиеся значения к общей формуле, где x₁ = −2, y₁ = 5, x₂ = 3 и y₂ = 4, получаем:

m = (4 − 5) / (3 − (−2)) = −1 / 5 = −0.2

Полученный результат указывает на умеренный отрицательный наклон рассматриваемой прямой линии.

Методологические требования к построению графических зависимостей. Правильное оформление графических материалов в научно-исследовательских работах требует соблюдения ряда единых академических стандартов и правильной репрезентации экспериментальных данных:

- Информативность заголовка: График должен сопровождаться четким подписью и названием, однозначно отражающим суть иллюстрируемого физического, экономического или математического процесса.

- Оптимизация пространства: Масштаб выбирается таким образом, чтобы кривая или линия занимала максимальную полезную площадь выделенной координатной сетки.

- Удобство интерполяции: Масштаб шкалы должен обеспечивать простоту считывания промежуточных данных. Рекомендуется использовать базовые кратности (1 см = 1 единица, 1 см = 10 единиц). Следует избегать неудобных или дробных масштабов (например, 1 см = 3 единицы или 1 см = 7 единиц).

- Смещение начала отсчета: Оси координат не обязательно должны начинаться с нулевой точки (0, 0), если это приводит к сжатию данных в малом участке графика. Применение ломаных осей или смещенного отсчета улучшает детализацию.

- Фиксация точек: Координаты экспериментальных точек должны быть четко обозначены на плоскости с использованием стандартных маркерных символов (крестики, изолированные точки, окружности) (Рис. 4.1).

- Маркировка осей: Каждая координатная ось должна содержать наименование измеряемой величины и указываться с соответствующими единицами измерения.

- Оцифровка шкал: На осях необходимо наносить оптимальное количество числовых засечек. Градация должна сохранять читаемость и исключать наложение цифровых значений друг на друга.

Сведения об авторах и источниках:

Авторы: Джон Берд

Источник: Инженерная математика

Данные публикации будут полезны инженерно-техническим работникам, студентам и абитуриентам технических вузов и колледжей, а также всем, кому требуется практический математический аппарат для решения инженерных задач.
