Эталоны и магазины сопротивления: теория, конструкция и методология

1. Теоретико-методологический контекст прецизионных измерений. В метрологии и лабораторной практике фундаментальное значение имеет воспроизведение единицы электрического сопротивления — ома — с максимальной степенью точности. Исторически формирование физических стандартов опиралось на воспроизводимые физико-химические системы, среди которых ключевую роль сыграл ртутный эталон сопротивления. Понимание физической природы первичных и вторичных образцовых мер сопротивления необходимо для качественного проведения физического эксперимента, минимизации систематических погрешностей и корректной обработки результатов измерений.

Современная физическая демонстрация исторического первичного эталона ома основывается на фундаментальной зависимости электрического сопротивления проводника от его геометрических параметров и удельного сопротивления материала:

R = ρ · (l / S)

где R — электрическое сопротивление (Ом), ρ — удельное сопротивление материала (Ом·мм²/м), l — длина проводника (м), S — площадь поперечного сечения (мм²).

Согласно историческому определению Международного ома (принятому на Международном конгрессе электриков), единица сопротивления определяется как сопротивление ртутного столба постоянного сечения площадью 1 мм² и длиной 106,3 см при температуре тающего льда 0 °C и массе ртути 14,4521 г. Демонстрационная модель такого устройства позволяет наглядно проиллюстрировать студентам и учащимся физический смысл стандартизации электрических величин.

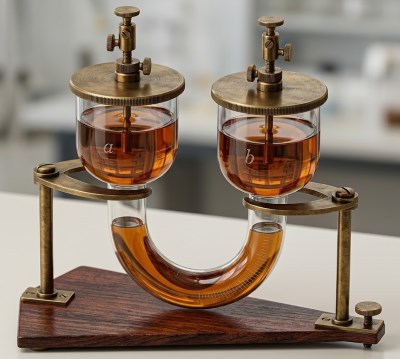

Рис. 213. Нормальный сосуд для измерения удельного сопротивления жидкости.

Рис. 214. Простейший сосуд для измерения удельного сопротивления жидкости.

2. Конструктивные особенности и демонстрационная модель ртутного эталона. Для создания учебной модели ртутного эталона сопротивления в 1 Ом используется калиброванная стеклянная трубка длиной порядка 108–109 см с внутренним поперечным сечением 1 мм². В один из торцов трубки вставляется подводящий медный проводник, который герметизируется специализированным термопластичным составом — менделеевской замазкой или серым сургучом. Далее трубка заполняется химически чистой ртутью так, чтобы чистая длина ртутного столбика строго составляла 106,3 см.

После наполнения во второй открытый конец трубки вводится аналогичный медный электрод и также тщательно заделывается герметиком. Готовая стеклянная конструкция монтируется на жестком изолирующем основании (деревянной линейке, плотном картоне или фанере) и снабжается пояснительной надписью: «1 ом есть сопротивление при 0 °C ртутного столба длиной 106,3 см и с поперечным сечением 1 мм²».

Следует учитывать существенное метрологическое ограничение: длительное хранение подобной демонстрационной трубки невозможно из-за физико-химического процесса — медь растворяется в ртути с образованием амальгамы. Это приводит к постепенному изменению геометрии контакта, нарушению однородности ртутного столба и существенному искажению величины сопротивления.

3. Классификация и метрологические требования к образцовым катушкам и магазинам сопротивлений. Измерение неизвестных сопротивлений в лабораторных условиях реализуется методом сравнения с образцовыми сопротивлениями (мостовые и компенсационные схемы, в частности мостик Уитстона). Для обеспечения удобства и расширения диапазона измерений несколько образцовых катушек объединяются в единый конструктивный блок — магазин сопротивлений.

Рис. 215 и 216. Различные виды катушек сопротивления.

Посредством контактных штепселей или поворотных переключателей оператор имеет возможность ступенчато изменять величину общего введенного сопротивления, определяемую как прямая сумма сопротивлений отдельных включенных катушек:

R_общ = R₁ + R₂ + ... + R_n

3.1. Ключевые требования к мерам сопротивления. К образцовым катушкам и магазинам сопротивлений предъявляется комплекс жестких научно-технических требований:

1. Временная стабильность: абсолютное постоянство величины сопротивления во времени (отсутствие деградации материала и старения проводника);
2. Термостабильность: минимальный температурный коэффициент электрического сопротивления (ТКС);
3. Минимизация термо-ЭДС: отсутствие паразитных термоэлектродвижущих сил в местах спайка контактов (пары медь — материал провода катушки);
4. Реактивная нейтральность: строго безиндукционный характер обмотки и минимальная паразитная емкость;
5. Высокое качество контактов: низкое и стабильное переходное сопротивление клемм, ламелей и штепселей.

3.2. Материаловедение прецизионных резисторов. Для изготовления обмоток эталонных резисторов применяются специализированные прецизионные сплавы, обладающие уникальными физическими свойствами:

- Манганин (сплав меди, марганца и никеля) — является наилучшим материалом. Обладает крайне низким ТКС (α ≈ (1…3) · 10⁻⁵ K⁻¹) и исчезающе малой термо-ЭДС в паре с медью (0,9–1 мкВ/К).

- Константан (сплав меди и никеля) — имеет высокую термостабильность, но создает значительную термо-ЭДС в контакте с медью (~40 мкВ/К).

- Никелин — применяется преимущественно в учебных катушках. В крайних случаях допускается использование тонкого медного провода (диаметром менее 0,1 мм), однако высокая температурная зависимость меди требует постоянного учета температуры окружающей среды.

Проводники поставляются в изоляции различного типа: эмалевой, шелковой (марки ПШОМ, ПШДМ), бумажной (ПБОМ, ПБДМ) и комбинированной (ПЭШОМ, ПЭБОМ).

В школьной практике катушки сопротивления (например, выпускавшиеся Главучтехпромом на 1, 2, 5 и 10 Ом) служат образцовыми мерами. Катушки наматываются на фарфоровые или деревянные каркасы. Применение их в качестве реостатов абсолютно недопустимо, так как сильный ток вызывает перегрев и разрушение изоляции.

4. Методология изготовления и техники безиндуктивной намотки. При протекании переменного или пульсирующего тока обычная спиральная обмотка резистора обладает индуктивностью, а смежные витки формируют паразитную емкость. Для исключения реактивных составляющих сопротивления применяются специальные методы безиндуктивной намотки.

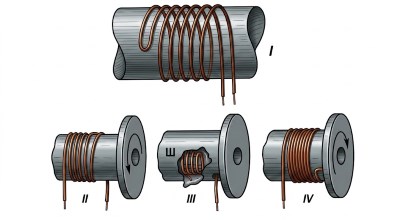

Рис. 218. Способы безиндукционной обмотки катушек сопротивления.

4.1. Виды безиндуктивных обмоток. 1. Бифилярная обмотка: проводник складывается вдвое, после чего наматывается на каркас (Рис. 218, I). Токи в параллельных ветвях текут в противоположных направлениях, благодаря чему их магнитные поля взаимно компенсируются. Однако бифилярный метод создаёт высокую межвитковую емкость.

2. Обмотка Шаперона: проводник наматывается слоями с последовательным изменением направления витков. Один слой наматывается по часовой стрелке (Рис. 218, II и III), следующий — в противоположном направлении (Рис. 218, IV). Это существенно снижает межвитковую емкость и индуктивность.

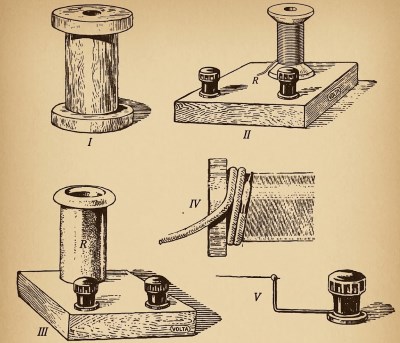

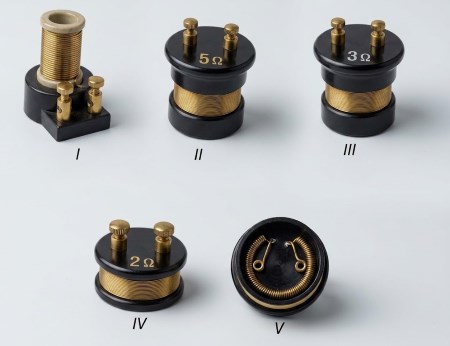

Рис. 217. Конструкции каркасов учебных и лабораторных катушек сопротивления.

4.2. Практический процесс юстировки катушки. Процесс самостоятельного изготовления и точной подгонки (юстировки) образцовой катушки включает следующую последовательность операций:

- Измеряется сопротивление 1 м провода при помощи эталонного прибора.
- Проводник наматывается на каркас из проваренного в парафине дерева или фарфоровые втулки (Рис. 217) с небольшим запасом по сопротивлению.

- Один конец припаивается к гибкому медному выводу диаметром 0,5–0,8 мм, закрепленному на клемме.
- Производится точная подгонка: контрольный конец постепенно укорачивают отрезанием, пока сопротивление катушки не совпадет с требуемым значением с погрешностью не более 0,5–1 %.

- Взамен гибких проводов концы высокоомной проволоки могут непосредственно припаиваться к толстым медным стержням под клеммами (Рис. 217, V), что исключает переходное сопротивление.
- Для защиты от механических повреждений обмотку оборачивают слоями бумаги или покрывают лаком.

При изготовлении малых сопротивлений (порядка десятых и сотых долей ома) критическое значение приобретает сопротивление подсоединительных проводов и контактных узлов, что требует применения четырехзажимных схем подключения.

5. Схемотехника и классификация магазинов сопротивлений. Для лабораторных измерений на мостике Уитстона магазины сопротивлений несравненно более удобны и точны, чем одиночные катушки. Магазин представляет собой набор катушек, соединенных последовательно и смонтированных в общем корпусе. Концы катушек подведены к массивным медным или латунным пластинам — ламелям, закрепленным на изолирующей панели.

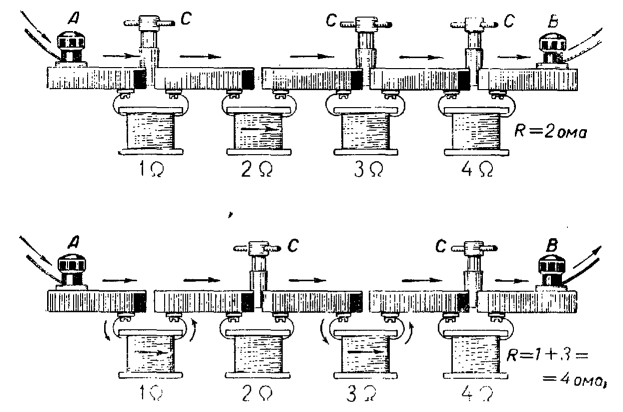

Рис. 219 и 220. Схема устройства магазина сопротивления.

Замыкание соседних ламелей осуществляется прецизионными конусными штепселями С. При вставленном штепселе ток проходит через низкоомную ламель, шунтируя соответствующую катушку. Для введения сопротивления в цепь штепсель извлекается (например, при удалении штепселя 2 в цепь включается катушка 2; при удалении штепселей 1 и 3 — катушки 1 и 3). Включение магазина в внешнюю цепь выполняется через мощные зажимы А и В.

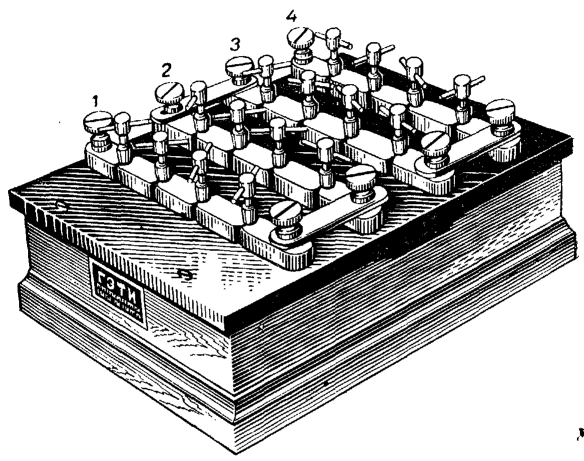

Рис. 221. Магазин сопротивления на 4 группы закрытого типа.

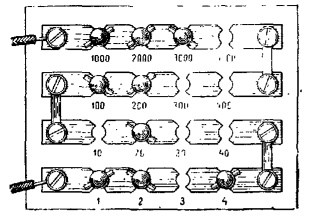

Рис. 222. Декадный магазин сопротивлений в рабочем состоянии (показание 4783 Ом).

Катушки группируются по декадам:
- Группа 1: 0,1; 0,2; 0,2; 0,5 Ом (или 0,1; 0,2; 0,3; 0,4 Ом);
- Группа 2: 1; 2; 2; 5 Ом (или 1; 2; 3; 4 Ом);
- Группа 3: 10; 20; 20; 50 Ом;
- Группа 4: 100; 200; 200; 500 Ом и т. д.

Комбинируя штепсели, можно набрать любое дискретное значение сопротивления. Например, в четырехдекадном магазине максимальное сопротивление может достигать 11 110 Ом (или конкретного набора, дающего, к примеру, 4783 Ом, как показано на Рис. 222).

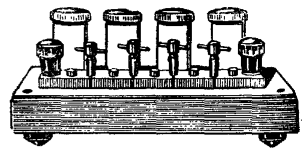

Рис. 223. Одногруппный магазин сопротивлений открытого типа.

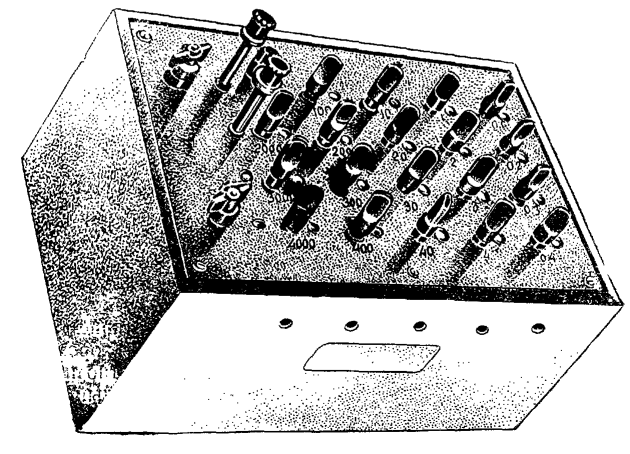

Рис. 224. Прецизионный закрытый магазин сопротивлений с термометрическим портом.

Рис. 225. Специализированные штепсели для индивидуального коммутирования катушек.

По конструктивному исполнению магазины подразделяются на два класса:
- Открытый тип: катушки расположены наглядно (Рис. 223), что имеет высокую методическую ценность при обучении, однако требует бережного обращения и регулярной очистки от пыли мягкой кистью.

- Закрытый тип: катушки помещены внутри защитного деревянного или пластмассового корпуса (Рис. 221, 224). Прецизионные образцы снабжаются вентиляционными отверстиями для выравнивания температуры и специальным портом для контрольного термометра. Штепсели изготавливаются с эбонитовыми головками для предотвращения утечек тока («на землю») при прикосновении рукой.

Таким образом, эталонные катушки и декадные магазины сопротивлений представляют собой фундаментальную основу классической электроизмерительной техники, обеспечивая прецизионное воспроизведение единиц сопротивления в научных исследованиях и учебном физическом эксперименте.

Сведения об авторах и источниках:

Авторы: Д. Д. Галанин, Е. Н. Горячкин, С. Н. Жарков, А. В. Павша, Д. И. Сахаров.

Источник: Физический эксперемент в школе. т. 3

Данные материалы будут полезны преподавателям физики и электротехники, студентам инженерно-технических специальностей, учащимся старших классов, а также всем, кто интересуется вопросами практической электродинамики и методиками наглядного моделирования физических процессов.
