Магазины сопротивлений: классификация, устройство и эксплуатация

1. Теоретические основы и назначение магазинов сопротивлений. В метрологической практике и физическом лабораторном эксперименте ключевую роль играет точное воспроизведение заданных электрических величин. Магазин сопротивлений представляет собой специализированную образцовую меру, состоящую из набора прецизионных резисторов (катушек сопротивления), скомпонованных в общем корпусе и оснащенных удобным коммутационным механизмом. Основное назначение данного прибора — оперативное ступенчатое изменение электрического сопротивления в цепях постоянного и переменного тока, а также проведение поверочных и калибровочных работ.

С точки зрения академической метрологии, точность измерений зависит от класса точности прибора, стабильности используемых сплавов (manganin, константан) и конструкции контактов. При проведении фундаментальных физических исследований требуются эталонные приборы высшей категории, в то время как учебный процесс допускает применение упрощенных конструктивных решений.

2. Разномерные магазины сопротивлений и особенности их конструкции. В лабораторной практике широкое распространение получили разномерные магазины сопротивлений, в которых катушки сгруппированы по определенным математическим рядам.

2.1. Образцовые меры высокой точности. Для проведения прецизионных измерений, мостовых схем высокой чувствительности и поверки рабочей аппаратуры в физических кабинетах используется образцовый магазин сопротивлений Р-14 (производства заводов МЭ).

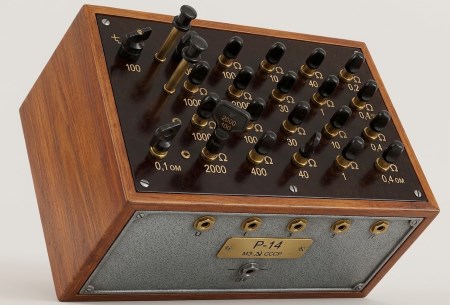

Рис. 224. Внешний вид и схема образцового магазина сопротивлений Р-14

Данный прибор включает в себя набор прецизионных сопротивлений в диапазоне от 0,1 Ом до 10 000 Ом. По причине высокой стоимости, сложной настройки и чувствительности к температурным режимам эксплуатировать образцовый прибор Р-14 для повседневных лабораторных работ учащихся категорически не рекомендуется.

2.2. Учебные и лабораторные модификации. Для массового учебного процесса Главучтехпром выпускает три базовые модификации магазинов сопротивлений, различающиеся номинальными значениями входящих в них катушек:

1. Первая группа: номиналы 1 Ом, 2 Ом, 2 Ом и 5 Ом (предельно допустимый ток — 0,7 А);
2. Вторая группа: номиналы 10 Ом, 20 Ом, 20 Ом и 50 Ом (предельно допустимый ток — 0,3 А);
3. Третья группа: номиналы 100 Ом, 200 Ом, 200 Ом и 500 Ом (предельно допустимый ток — 0,01 А).

Для объединения отдельных магазинов в последовательные группы с целью расширения диапазона измерений применяются специальные металлические соединительные пластины с U-образными вырезами на концах, зажимаемые под контактные клеммы.

Несмотря на функциональность, учебные магазины Главучтехпрома пригодны исключительно для фронтальных лабораторных работ и не подходят для демонстрационных опытов. Главным техническим недостатком данных приборов является посредственное качество контактных клемм, вызывающее нестабильность переходного сопротивления.

3. Техническое обслуживание, поверка и самодельные конструкции. 3.1. Правила эксплуатации и уход за штепсельными контактами. Надежность работы штепсельного магазина сопротивлений напрямую определяется качеством подгонки штепселей к металлическим гнездам пластин. При покупке и приеме оборудования необходимо проверять взаимозаменяемость: каждый штепсель должен идеально подходить к любому гнезду. При поворачивании с легким нажатием латунный штепсель должен плотно «присасываться» к внутренним стенкам гнезда, обеспечивая минимальное переходное сопротивление.

Регламентное обслуживание прибора включает следующие операции:
- Удаление пыли: регулярная очистка внутренних поверхностей гнезд сухой волосяной кисточкой;
- Обезжиривание контактов: промывка конических поверхностей штепселей чистым бензином с последующей протиркой сухою мягкой тканью.

Важное правило: Абразивная чистка контактов (включая использование мела или полировальных паст) категорически недопустима, так как она нарушает геометрию конуса. При длительном хранении прибора штепсели должны быть извлечены из гнезд во избежание заклинивания и окисления.

3.2. Поверка и изготовление самодельных магазинов. В школьных и учебных магазинах сопротивлений маркировка на панели часто содержит погрешности. Перед проведением ответственных экспериментов необходима поверка магазина, выполняемая путем сравнения его показателей с образцовыми катушками сопротивления или эталонными мерами.

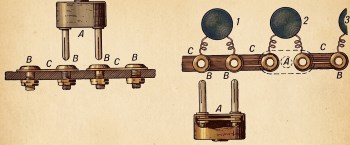

Рис. 226. Детали самодельного магазина сопротивления со штепсельными вилками

Изготовление классического штепсельного магазина в кустарных условиях затруднено из-за высокой сложности приторки штепселей к гнездам. Однако отличные результаты показывает альтернативная схема, где используются стандартные штепсельные вилки A и гнезда B вместо тяжелых пластин.

В такой конструкции резистивные катушки 1, 2 и последующие включаются в электрическую цепь при вынимании штепселя. Промежуточные узлы гнезд соединяются медными полосками C или толстыми проводниками. Штепсельные вилки замыкаются накоротко перемычками с большим сечением. Изготавливать самодельные магазины с суммарным сопротивлением менее 10 Ом не рекомендуется из-за возрастающего влияния сопротивления монтажных проводов.

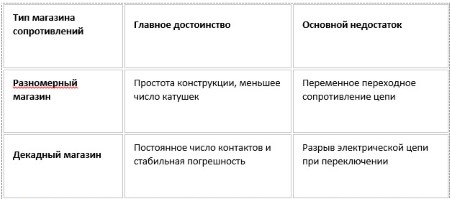

4. Декадные магазины сопротивлений: принципы и преимущества. 4.1. Сравнительный анализ разномерных и декадных схем. В разномерных магазинах количество вставленных штепселей меняется в зависимости от набираемого значения. Каждый штепсель вносит в цепь свое переходное сопротивление, величина которого нестабильна. В высокоточных измерениях это порождает суммарную системную ошибку, пропорциональную числу контактов.

Декадный магазин сопротивлений лишен этого недостатка: в нем количество штепселей, одновременно введенных в цепь, остается строго постоянным.

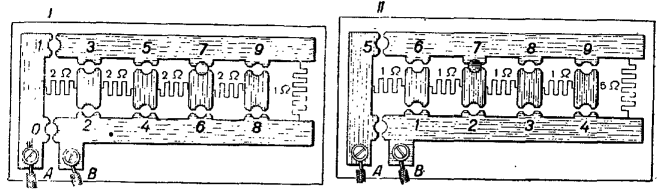

Рис. 227. Принципиальные схемы декадных магазинов сопротивлений (варианты I и II)

Принцип работы декадного магазина основан на коммутации единого штепселя в пределах одной декады:
- Схема I (Рис. 227, I): При установке штепселя в гнездо 7 ток проходит от клеммы А через три последовательных резистора по 2 Ом (суммарно 6 Ом) и один резистор 1 Ом, что дает в итоге 7 Ом.

- Схема II (Рис. 227, II): При установке штепселя в гнездо 7 ток протекает через два резистора по 1 Ом (суммарно 2 Ом) и один резистор 5 Ом, образуя искомые 7 Ом.

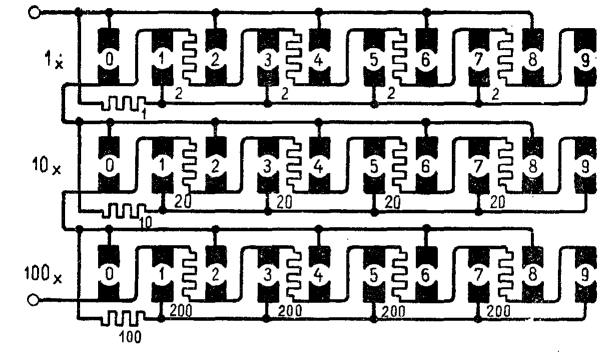

Рис. 228. Схема декадного магазина сопротивлений на 3 группы (три декады)

В многодекадном магазине (например, на 3 группы: единицы, десятки, сотни Омов) количество активных штепселей всегда равно числу декад (в данном случае — 3 штепселя).

4.2. Рычажные (переключательные) магазины сопротивлений. Для устранения неудобств, связанных с извлечением штепселей, были разработаны переключательные декадные магазины сопротивлений, в которых коммутация осуществляется поворотом рукоятки.

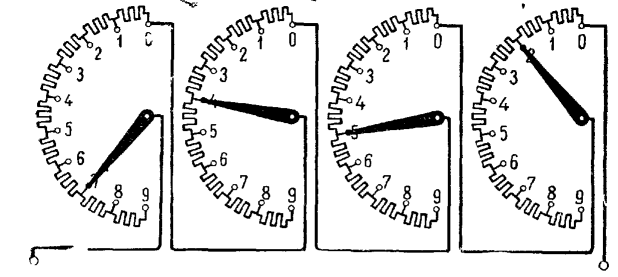

Рис. 229. Электрическая схема коммутации рычажного декадного магазина

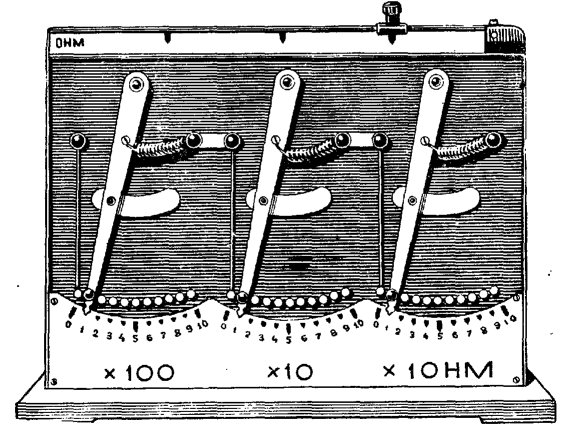

Рис. 230. Демонстрационный магазин сопротивлений рычажного типа

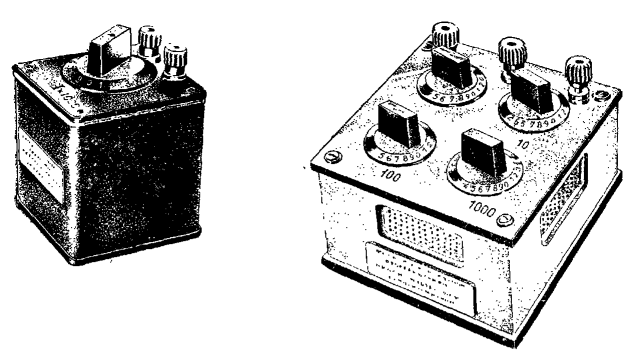

Рис. 231. Прецизионный декадный магазин сопротивлений с рычажными переключателями

Приборы первого типа (Рис. 230) предназначены исключительно для демонстрационных установок: они имеют высокую погрешность из-за нестабильного контакта щеток. Напротив, лабораторные приборы второго типа (Рис. 231), оснащенные высококачественными серебряными или латунными контактными группами, являются надежным инструментом для проведения точных физических и электротехнических измерений.

Сведения об авторах и источниках:

Авторы: Д. Д. Галанин, Е. Н. Горячкин, С. Н. Жарков, А. В. Павша, Д. И. Сахаров.

Источник: Физический эксперемент в школе. т. 3

Данные материалы будут полезны преподавателям физики и электротехники, студентам инженерно-технических специальностей, учащимся старших классов, а также всем, кто интересуется вопросами практической электродинамики и методиками наглядного моделирования физических процессов.
