Классификация и системы электроизмерительных приборов: теория и методология

Электроизмерительные приборы представляют собой фундаментальный класс средств измерений, предназначенных для определения величин, характеризующих электрическое состояние цепи, параметры электромагнитного поля и свойства материалов. В современной метрологии и приборостроении системная классификация средств измерений играет ключевую роль, так как она определяет методологический подход к оценке погрешностей, выбор условий эксплуатации и сопоставимость результатов. Настоящий аналитический обзор посвящен систематизации электроизмерительной аппаратуры по роду измеряемой величины, метрологическим классам точности и базовым физическим принципам работы измерительных механизмов.

1. Классификация электроизмерительных приборов по роду измеряемой величины. Главным классификационным признаком любого измерительного средства является физическая величина, преобразуемая механизмом в доступное для наблюдения значение. Согласно стандартизированным метрологическим нормам (ГОСТ 8005, ГОСТ 7292 и актуальным нормативно-техническим документам), средства измерений дифференцируются по функциональному назначению. Для графического отображения приборов на принципиальных и монтажных электрических схемах используются условные буквенные и геометрические обозначения.

Графически на схемах большинство электроизмерительных приборов обозначается кругом, внутри которого помещается буквенный символ, указывающий на род измеряемой величины:

- Амперметры (буквенное обозначение — A) — приборы для измерения силы электрического тока, включаемые в цепь последовательно.

- Вольтметры (буквенное обозначение — V) — приборы для измерения электрического напряжения или ЭДС, подключаемые параллельно исследуемому участку.

- Ваттметры (буквенное обозначение — W) — измерители активной мощности электрического тока.

- Омметры и мегомметры (буквенные обозначения — Ω и MΩ) — приборы для определения активного электрического сопротивления.

- Частотомеры (буквенное обозначение — Hz) — средства контроля частоты переменного тока.

Таблица 1. Систематизация электроизмерительных приборов по функциональному назначению и графическим обозначениям.

Различие в функциональном назначении отражается и на конструктивной форме графического знака. В то время как стрелочные и цифровые приборы общего назначения обозначаются кругом, самопишущие (регистрирующие) приборы обозначаются квадратом с соответствующей буквой (например, [V] для самопишущего вольтметра). Интегрирующие приборы, такие как счетчики электрической энергии, отображаются квадратом с наложенным прямоугольником (например, [Wh] для счетчика активной энергии).

Помимо буквенных символов, графическое обозначение на схемах включает специфические маркеры:

1. Род тока: прямая линия (—) указывает на постоянный ток, волнистая линия (~) — на переменный ток, их сочетание — на возможность работы в цепях постоянного и переменного тока.
2. Характер шкалы: двухсторонняя шкала с нулевой отметкой посередине обозначается двухнаправленной стрелкой.
3. Конструктивные особенности: наличие встроенного измерительного трансформатора, двойного измерительного механизма или дифференциальной схемы.

2. Метрологическая характеристика: классы точности. Точность измерительного прибора характеризует степень близости его показаний к истинному значению измеряемой величины. Согласно стандарту ГОСТ 1845-42 и сформированным на его основе современным метрологическим правилам, электроизмерительные приборы разделяются по степеням точности.

Класс точности — это обобщенная характеристика, определяемая пределами допускаемой основной и дополнительной погрешностей. Основные нормированные классы точности включают значения: 0,2; 0,5; 1,0; 1,5 и 2,5 (в более широких рядах также встречаются 0,05; 0,1; 4,0).

Обозначение класса точности наносится непосредственно на циферблат или шкалу прибора. Числовое значение указывает на наибольшую допускаемую приведенную погрешность γ, вычисляемую в процентах от нормирующего значения (как правило, от верхнего предела шкалы X_max):

γ = (ΔX_max / X_max) × 100%

где ΔX_max — максимальная абсолютная погрешность прибора.

По практическому назначению и уровню точности приборы классифицируются на три ключевые группы:

1. Прецизионные и лабораторные приборы (классы точности 0,2 и 0,5): применяются для поверочных работ, научных исследований и калибровки технических средств.
2. Технические измерители (классы точности 1,0, 1,5 и 2,5): используются в промышленности, энергетике и распределительных щитах для оперативного контроля параметров.
3. Учебные и наглядные приборы: средства измерений, предназначенные для демонстрационных и учебных целей (в частности, историческая категория оборудования Главучтехпрома), зачастую относятся к категории внеклассовых, поскольку их погрешность не нормируется строгими метрологическими стандартами.

3. Физические системы электроизмерительных приборов. В основу классификации измерительных механизмов положен вид физического явления или типа электромагнитного взаимодействия, используемого для преобразования электрической энергии в механическое перемещение указателя (стрелки, светового луча). Каждая система маркируется на шкале специализированным условным знаком.

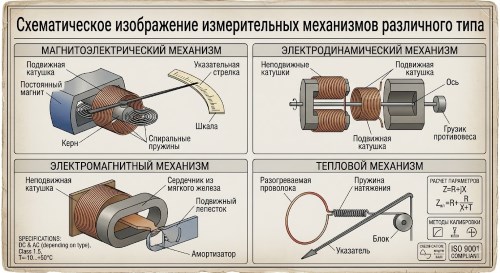

Рис. 1. Схематическое изображение измерительных механизмов различного типа.

3.1. Магнитоэлектрическая система. Приборы магнитоэлектрической системы основаны на взаимодействии магнитного поля постоянного магнита с электрическим током, протекающим по подвижной катушке (рамке).

- Конструкция: состоит из неподвижного постоянного магнита с полюсными наконечниками, цилиндрического сердечника и легкой подвижной рамки из тонкого провода, помещенной в кольцевой магнитный зазор.

- Область применения: гальванометры, амперметры и вольтметры постоянного тока высокой точности.

- Достоинства: высокая чувствительность, высокая точность, малое собственное энергопотребление, равномерная шкала, эффективное успокоение подвижной части.

- Ограничения: пригодность только для цепей постоянного тока (при переменном токе вращающий момент меняет знак с высокой частотой, и среднее отклонение равно нулю).

3.2. Электромагнитная система. В электромагнитных приборах вращающий момент возникает в результате взаимодействия магнитного поля неподвижной катушки с одним или несколькими подвижными сердечниками из мягкого ферромагнитного материала.

- Конструкция: неподвижная катушка с щелью, внутрь которой при протекании тока втягивается ферромагнитная пластина, укрепленная на оси со стрелкой.

- Область применения: щитовые и технические амперметры и вольтметры промышленной частоты (50 Гц).

- Достоинства: простота конструкции, высокая механическая прочность, дешевизна, устойчивость к перегрузкам, пригодность для измерений в цепях как постоянного, так и переменного тока.

- Ограничения: существенно неравномерная (квадратичная) шкала, сравнительно низкая точность и чувствительность, подверженность влиянию внешних магнитных полей.

3.3. Электродинамическая и ферродинамическая системы. Работа электродинамических приборов основана на механическом взаимодействии проводников с током, протекающим по неподвижным и подвижным катушкам без применения ферромагнитных сердечников.

Различают два основных варианта конструкции:
1. Безжелезные электродинамические приборы: отличаются высокой точностью, но обладают малой чувствительностью и высокой чувствительностью к внешним магнитным полям («магнитобоязнь»), что требует применения эффективного экранирования.

2. Ферродинамические приборы: содержат замкнутую или полузамкнутую магнитную цепь из электротехнической стали или магнитомягкого сплава. Это существенно увеличивает вращающий момент и защищает механизм от внешних полей, но снижает точность из-за гистерезиса и вихревых токов.

Электродинамическая система является базовой для построения ваттметров, варметров и точных лабораторных приборов переменного тока.

3.4. Индукционная система. Индукционные приборы функционируют за счет взаимодействия переменного магнитного поля, создаваемого неподвижными катушками, с вихревыми токами, наводимыми этим полем в подвижном проводящем диске или цилиндре (обычно из алюминия).

- Особенности: система применима исключительно в цепях переменного тока строго определенной частоты.
- Применение: индукционные приборы составляют основу классических однофазных и трехфазных счетчиков электрической энергии, а также индукционных ваттметров.
- Характеристики: высокая надежность, значительный вращающий момент, прочность, доступная стоимость при умеренной точности.

3.5. Тепловая система. В тепловых измерительных механизмах используется эффект теплового расширения нити или проводника при прохождении через него электрического тока. Удлинение нити через рычажный или ниточный механизм передается на стрелку прибора.

- Достоинства: показания прибора пропорциональны действующему значению тока и совершенно не зависят от формы кривой и частоты тока.
- Ограничения: высокая инерционность, зависимость от температуры окружающей среды, малая перегрузочная способность и высокое собственное потребление энергии.
- Применение: исторически применялись в радиотехнических цепях и высокочастотных измерителях.

3.6. Электростатическая система. Электростатические приборы основаны на силе механического взаимодействия двух или более наэлектризованных проводников (или диэлектриков).

- Особенности: подвижные пластины поворачиваются и входят в зазоры между неподвижными пластинами под действием электрического поля.
- Применение: вольтметры высокого напряжения, а также учебные и демонстрационные приборы (электрометры, электроскопы).
- Достоинства: крайне малое потребление энергии в цепях постоянного тока, широкий диапазон частот и напряжений.

3.7. Вибрационная и комбинированные системы. Вибрационные приборы содержат ряд стальных пластин с различной собственной частотой колебаний. При воздействии переменного электромагнита пластина, резонирующая с частотой тока, начинает совершать видимые колебания. На этом принципе строятся язычковые частотомеры.

К комбинированным системам относятся:
- Термоэлектрические приборы: сочетание термопары и чувствительного магнитоизмерительного механизма.
- Детекторные (выпрямительные) приборы: комбинация полупроводникового выпрямителя и магнитоэлектрического измерительного механизма.
- Электронные и фотоэлектрические приборы: системы, содержащие усилительные элементы, электронные лампы, транзисторы или фотоэлементы для первичного преобразования сигнала.
- Электролитические приборы: средства измерений, основанные на законе Фарадея для электролиза (определение количества электричества по массе выделившегося вещества).

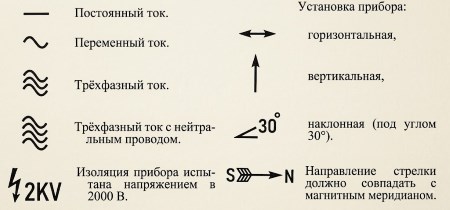

4. Правила маркировки и правила установки на шкалах приборов. Для обеспечения правильной эксплуатации и снижения погрешностей измерения на циферблаты приборов наносятся специальные условные знаки, регламентируемые стандартами.

Помимо символа системы и класса точности, на шкалу обязательно наносится значок рабочих условий и положения прибора:

Рабоческое положение:
- Графический знак горизонтального положения (⊥) — прибор должен эксплуатироваться строго горизонтально.
- Графический знак вертикального положения (1) — прибор устанавливается вертикально.
- Наклонное положение — указывается угол наклона в градусах (например, 60°).

Испытательное напряжение изоляции: пятиконечная звезда с цифрой внутри показывает напряжение в киловольтах (кВ), которым проверялась изоляция относительно корпуса (например, звезда с цифрой 2 означает испытательное напряжение 2 кВ).

Защита от внешних полей: символы экранирования указывают на наличие магнитных или электрических экранов.

Соблюдение правил установки — например, совпадение направления стрелки астатических или чувствительных приборов с направлением магнитного меридиана Земли — является обязательным условием получения достоверных метрологических результатов.

Заключение. Систематизация электроизмерительных приборов по роду измеряемой величины, классу точности и физическому устройству измерительного механизма представляет собой строгую научную методологию. Понимание особенностей каждой системы — от классических магнитоэлектрических механизмов до индукционных и комбинированных электронных устройств — позволяет правильно подбирать средства измерений для решения конкретных научно-технических и производственных задач с учетом заданной точности и условий эксплуатации.

Сведения об авторах и источниках:

Авторы: Д. Д. Галанин, Е. Н. Горячкин, С. Н. Жарков, А. В. Павша, Д. И. Сахаров.

Источник: Физический эксперемент в школе. т. 3

Данные материалы будут полезны преподавателям физики и электротехники, студентам инженерно-технических специальностей, учащимся старших классов, а также всем, кто интересуется вопросами практической электродинамики и методиками наглядного моделирования физических процессов.
