Устройство, принципы работы и применение реохорда в измерениях

1. Теоретические основы и конструктивные особенности реохорда. В области физических измерений и электротехники ключевое значение имеет точность регулирования и определения электрического сопротивления. Одним из базовых приборов, применяемых для решения этих задач, является реохорд — специализированное линейное устройство с переменным электрическим сопротивлением. В классическом исполнении реохорд представляет собой измерительную линейку с нанесенной шкалой делений, вдоль которой натянута тонкая калибрированная проволока с высоким удельным электрическим сопротивлением. Под высокими показателями удельного сопротивления обычно подразумеваются сплавы с низким температурным коэффициентом сопротивления (ТКС), такие как манганин или никелин.

Для подключения прибора в электрическую цепь используются стационарные металлические клеммы, обозначаемые как клеммы Л и С. По линейке свободно перемещается скользящий контакт — ползунок (движок) D, обеспечивающий надежное электрическое сопряжение с любой произвольной точкой проводника между фиксированными концами Л и С. Точное пространственное положение ползунка определяется непосредственно по шкале. Деления линейки чаще всего соответствуют миллиметровым интервалам; в отдельных модификациях шкала размечается в условных единицах, где одно деление составляет 0,01 длины всего проводника. Наиболее распространенными и удобными в лабораторной практике являются линейки с длиной проводника l = 1 м с миллиметровой шкалой (для учебных задач ГлавУчТехПром производились упрощенные модели с длиной линейки 50 см).

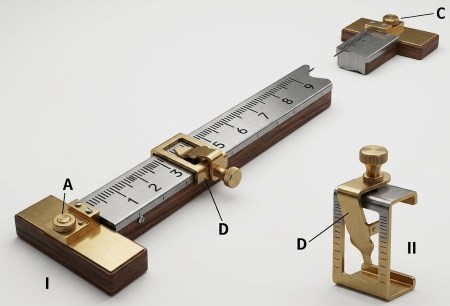

Рис. 232. Классическая конструкция лабораторного реохорда с линейкой и подвижным ползунком D.

С точки зрения функциональных возможностей реохорд может выступать как реостат с малым сопротивлением или — при известном полном сопротивлении проводника — как магазин сопротивлений с плавной регулировкой. В последнем варианте полная величина сопротивления проволоки заранее подбирается равной, например, 1 Ом или 10 Ом, а шкала линейки делится на сотые доли от общей длины проводника. При таком устройстве установление ползунка на 30-е деление вводит в активную цепь пропорциональную часть сопротивления: 0,3 Ом или 3 Ом соответственно. Для понимания ступенчатой альтернативы плавной регулировке в лабораторной практике используются рычажные магазины сопротивлений.

Кроме того, реохорд успешно применяется в качестве потенциометра (делителя напряжения). При потенциометрическом включении на всю длину проволоки подается постоянное напряжение от источника питания (батареи), а отводимая цепь подключается к одному из фиксированных концов и к подвижному ползунку D. Перемещение ползунка вдоль шкалы вызывает линейное изменение разности потенциалов и выходного напряжения в снимаемой цепи согласно закону Ома.

2. Модификации и специализированные конструкции реохордов. С целью уменьшения габаритов прибора при сохранении большой длины калиброванного проводника были разработаны различные модификации. Выдающимся техническим решением является агометр, изобретенный академиком Б. С. Якоби. В агометре высокоомная проволока наматывается по винтовой нарезке на цилиндрический барабан, изготовленный из прочного диэлектрического материала (шифер, мрамор, бакелит). Скользящий ползунок заменен профилированным подвижным колесиком. Рабочая длина введенной в цепь проволоки отсчитывается по линейному стержню, вдоль которого перемещается колесико, и по градуированным делениям на торцевом барабане.

В прецизионных измерительных приборах применяются двупроводные конструкции. Такие реохорды снабжаются двумя параллельными проводниками с различным удельным сопротивлением и индивидуальными ползунками. Проводник с высоким сопротивлением используется для грубой или предварительной балансировки цепи, а проводник с меньшим сопротивлением позволяет проводить окончательное тонкое измерение с минимальной погрешностью.

Особое значение имеет механическое исполнение скользящего узла. Конструкция ползунка должна обеспечивать стабильное электрическое давление и надежный контакт, но при этом исключать царапание и истирание калиброванной проволоки. У интенсивных в эксплуатации измерительных приборов проводник со временем истончается в средней части. Неравномерность поперечного сечения проводника нарушает линейность распределения сопротивления и приводит к систематическим ошибкам при точных метрологических измерениях.

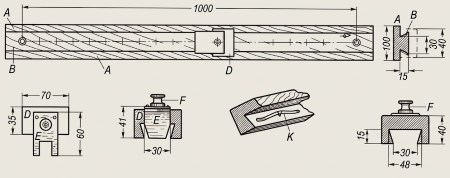

Рис. 234 и 235. Чертёж и конструктивные детали для самостоятельного изготовления лабораторного реохорда.

На рисунках 234 и 235 представлена практическая конструкция надежного самодельного реохорда. Основание собирается из двух деревянных линеек А и В (длиной l = 105 см), склеенных или скрепленных шурупами. Линейка В имеет трапециевидное поперечное сечение и оснащена миллиметровой шкалой. На ней укреплены клеммы, между которыми натянут никелиновый или манганиновый проводник диаметром d = 0,3–0,5 мм и длиной рабочей части 100 см. Ползунок D изготавливается из твердой древесины (береза) и оснащается пружинящей латунной полоской Е с оконцем для гибкости. Внутренняя плоская пружина К поджимает ползунок к основанию. Во избежание повреждения проволоки при передвижении ползунок рекомендуют слегка оттягивать вверх.

3. Применение реохорда в измерительном мосту Уитстона и расчет отношений плеч. Наиболее важное академическое и практическое применение реохорд находит в мостовых схемах измерения сопротивлений, в частности в мосту Уитстона (изобретенном Ч. Уитстоном). В этой схеме проводник реохорда разделяется ползунком D на два плеча: AD (длиной l₁) и DC (длиной l₂). При полном равновесии измерительного моста неизвестное сопротивление Rₓ рассчитывается через образцовое сопротивление R₀ по формуле:

Rₓ = R₀ · (l₁ / l₂)

Для коммутации цепи питания и галеванометра в мостовой схеме совместно с реохордом применяется специализированный комбинированный ключ К. Чтобы ускорить процесс измерений и исключить ручные математические вычисления соотношения l₁ / l₂, на шкалу реохорда могут заранее наноситься деления, сразу отражающие отношение плеч, либо применяется специальная расчетная таблица.

Рис. 233. Градуированная шкала реохорда с делениями, сразу показывающими отношение плеч l₁ / l₂.

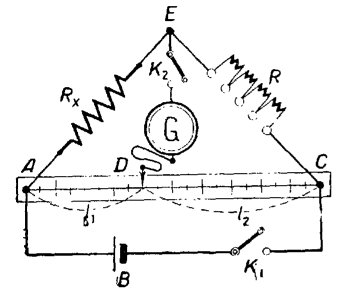

Рис. 236. Принципиальная электрическая схема измерительного моста Уитстона с реохордом.

В таблице 1 приведены типовые соотношения плеч l₁ / l₂ для стандартного метрового реохорда (1000 мм) в зависимости от положения ползунка D на шкале.

4. Анализ погрешностей и правила эксплуатации реохордов. Точность мостовых измерений с использованием реохорда существенно зависит от участка шкалы, на котором находится ползунок при сбалансированном состоянии моста. Относительная погрешность определения сопротивления ΔRₓ / Rₓ минимальна при равноудаленном положении ползунка от краев проводника, то есть в центральной части шкалы (вблизи l₁ = l₂ = 500 мм). При смещении ползунка к крайним положениям (менее 100 мм или более 900 мм) погрешность измерения резко возрастает из-за влияния переходных сопротивлений клемм и погрешности визуального отсчета делений.

Для обеспечения максимальной метрологической надежности следует соблюдать ключевые правила эксплуатации: регулярная очистка калиброванного проводника от окислов, контроль равномерности диаметра проволоки по всей длине, а также предотвращение механического нажима ползунка, способного вызвать деформацию сечения. Соблюдение этих условий делает реохорд надежным и точным инструментом электроизмерительной техники.
