Зеркальный гальванометр ЛФИ: конструкция и методы измерений

Введение и историко-научный контекст. Зеркальный гальванометр Ленинградского физического института (ЛФИ) представляет собой классический высокочувствительный электроизмерительный прибор магнитоэлектрической системы. В довоенный период отечественного приборостроения гальванометры ЛФИ выпускались в значительных объемах и получили широчайшее распространение в научно-исследовательских лабораториях, высших учебных заведениях и средних школах. Популярность данных приборов обусловливалась оптимальным сочетанием конструктивной простоты, высокой надежности, низкой себестоимости производства и выдающейся метрологической чувствительности к малым электрическим величинам.

Физический принцип функционирования зеркального гальванометра основан на взаимодействии магнитного поля постоянного магнита с электрическим током, протекающим по подвижной катушке (рамке). Согласно закону Ампера, на проводник с током, помещенный в магнитное поле, действует механическая сила. В результате возникающего вращательного момента рамка поворачивается на угол, пропорциональный силе протекающего тока. Для регистрации микроскопических углов поворота в гальванометре ЛФИ применяется оптическая система отсчета (зеркало и выносная шкала с осветителем), что позволяет значительно увеличить эффективную длину указателя без утяжеления подвижной системы.

В исторической перспективе зеркальный гальванометр ЛФИ сыграл ключевую роль в становлении советской школы физического эксперимента. Прибор использовался не только для точных количественных измерений сверхмалых токов и напряжений, но и в качестве фундаментального демонстрационного оборудования. С его помощью наглядно иллюстрировались базовые законы электродинамики, термоэлектричества и оптики.

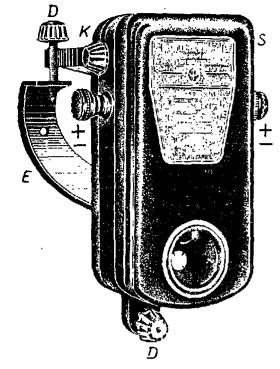

Рис. 145. Зеркальный гальванометр ЛФИ (внешний вид).

Конструктивные особенности и внутреннее устройство прибора. Механизм гальванометра ЛФИ заключен в защитный корпус из папье-маше или прессованного картона специальной пропитки. Выбор данного материала обеспечивал легкий вес, хорошую теплоизоляцию и надежную защиту чувствительной подвижной системы от пыли, воздушных потоков, влаги и случайных механических повреждений.

Внутреннее устройство измерительного механизма отличается высокой инженерной продуманностью. В основе магнитной системы лежит массивный постоянный магнит с полюсными наконечниками NS. В пространстве между полюсными наконечниками неподвижно зафиксирован железный сердечник (шарик). Присутствие ферромагнитного шарика принципиально меняет конфигурацию магнитного поля в рабочем зазоре: оно становится радиальным и высокооднородным. Благодаря этому магнитные силовые линии располагаются строго перпендикулярно (нормально) к поверхности шарика и плоскости витков катушки на всем пути ее вращения, что обеспечивает линейную зависимость между углом отклонения и силой тока.

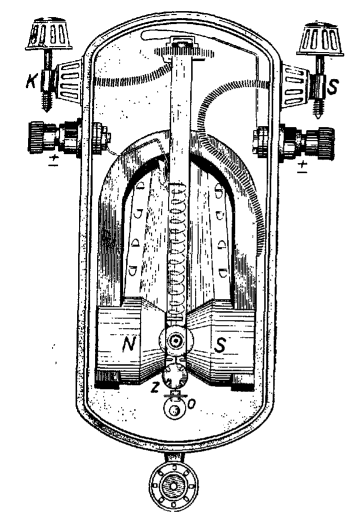

Рис. 146. Внутреннее устройство гальванометра ЛФИ.

Подвижная элементная база включает в себя следующую систему:
1. Поворачивающаяся катушка A (рамка), содержащая большое количество витков тончайшего изолированного медного провода. Катушка охватывает железный шарик и способна свободно поворачиваться в узком кольцевом зазоре.

2. Упругая металлическая нить B (торсион), изготовленная из специального бронзового или серебряного сплава. Нить B выполняет двойную функцию: создает механический противодействующий упругий момент, пропорциональный углу закручивания, и служит верхним токоподводом к обмотке катушки от внешнего зажима (клеммы).

3. Безупругая спираль P, присоединенная к нижнему концу обмотки катушки A. Данная мягкая спираль служит нижним токоподводом ко второй клемме ± гальванометра, не оказывая при этом ощутимого механического сопротивления повороту рамки.

4. Небольшое легкое зеркальце, жестко закрепленное на верхней части подвеса подвижной системы.

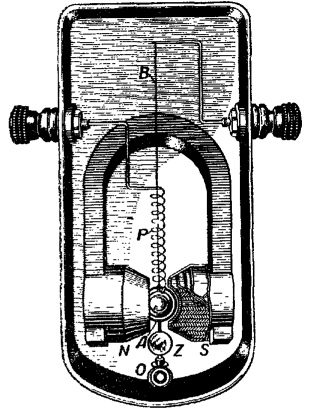

Рис. 147. Электрическая схема и элементная база гальванометра ЛФИ.

Для первоначальной установки зеркальца в нулевое положение (или на выбранное начало отсчета шкалы) предусмотрен механический корректор K. Головка корректора выведена на левую боковую сторону корпуса прибора. При вращении головки корректора K по часовой стрелке происходящее закручивание нити плавно поворачивает зеркальце в направлении справа налево.

Методология установки, нивелирования и арретирования. Сверхвысокая чувствительность зеркального гальванометра ЛФИ делает его крайне восприимчивым к внешним вибрациям и отклонениям от вертикали. По этой причине методология правильного монтажа и юстировки прибора имеет решающее значение для получения достоверных результатов измерений.

Монтаж и подготовка опорной поверхности. В штатной комплектации к гальванометру прилагался специализированный настенный кронштейн. При отсутствии заводского кронштейна допускается монтаж прибора на жестко прикрепленную к стене горизонтальную деревянную площадку (дощечку) размером 15 × 5 × 2 см.

Опорная дощечка должна изготовляться из твердых и стойких пород древесины (береза, дуб). Во избежание соскальзывания регулировочных винтов прибора в древесине рекомендуется просверлить тонким сверлом небольшие фиксирующие углубления. Для достижения максимальной надежности под установочные винты D следует укрепить вырезанные из жести металлические пластины bb с отверстиями, диаметр которых строго соответствует конусным остриям винтов. Аналогичная металлическая подкладка монтируется под нижний опорный винт, что предотвращает разрушение штукатурки и деформацию стены. В условиях постоянной лаборатории рекомендуется выполнять стационарную установку гальванометра на жестком железном кронштейне, демонтируя прибор только на период длительных летних каникул.

Нивелирование по внутреннему отвесу. После физической подвески гальванометра производится предварительное визуальное выравнивание: корпус прибора выставляется параллельно стене, а верхнее и нижнее основания приводятся в горизонтальную плоскость. Далее выполняется точное юстирование (нивелирование) по внутреннему физическому отвесу:

1. Освобождается подвижная подвесная система. Для этого необходимо повернуть на себя до упора правую головку арретира с надписью «арретир» 3'.
2. Измеритель наблюдает через нижнее окошечко в наклонно установленное нижнее зеркало.
3. Вращением установочных винтов D добиваются точного совмещения изображения белого кружка с центром белого кольца d.

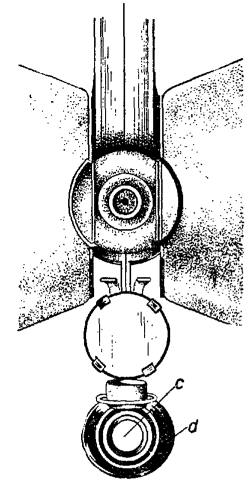

Рис. 148. Контроль нивелирования по внутреннему отвесу гальванометра ЛФИ.

Полное совпадение центра белого кружка с кольцом d свидетельствует об идеальной вертикальности оси подвеса. Если после освобождения арретира подвижная система не приходит в движение, это указывает на задевание катушки за полюсные наконечники магнита. Для устранения зацепления обычно достаточно нескольких легких постукиваний пальцем по корпусу прибора.

Важнейшее правило эксплуатации: по завершении любых измерительных работ, а также перед любым перемещением прибора гальванометр необходимо незамедлительно арретировать (зафиксировать рамку), чтобы предотвратить обрыв тонкой упругой нити B.

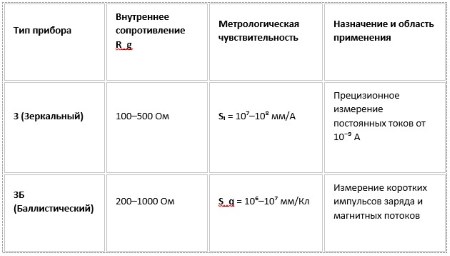

Технические характеристики и метрологические модификации. Ленинградский физический институт выпускал две основные модификации гальванометров, различающиеся по динамическим свойствам подвижной системы и функциональному назначению:

1. Модификация З (Зеркальный) — предназначен для измерения постоянных сверхмалых токов и напряжений в установившихся режимах.

2. Модификация ЗБ (Зеркальный баллистический) — обладает увеличенным моментом инерции катушки и длинным периодом собственных колебаний. Применяется для измерения количества электричества (электрического заряда q), протекающего через рамку за краткосрочный импульс тока.

Основные метрологические параметры приборов определялись следующими величинами:
- Чувствительность к току Sᵢ — отношение линейного или углового отклонения светового указателя к силе протекающего тока (выражается в мм/(мкА·м)).

- Чувствительность к напряжению Sᵥ — отношение отклонения к приложенному напряжению (выражается в мм/(мкВ·м)).

- Баллистическая чувствительность S_q — отношение максимального первого отброса светового указателя к величине прошедшего электрического заряда в кулонах (мм/Кл).

Высокая чувствительность достигалась за счет использования тончайших нитей B с минимальным модулем сдвига и применения многовитковых катушек A с высокой плотностью намотки.

Физический демонстрационный эксперимент и практическое применение. Благодаря исключительной чувствительности зеркальный гальванометр ЛФИ стал универсальным инструментом для проведения фундаментальных демонстрационных опытов по физике:

1. Исследование явления электромагнитной индукции (Закон Фарадея): При движении постоянного магнита внутри катушки-индуктора возникающий ЭДС индукции вызывает отчетливое отклонение светового зайчика гальванометра. Прибор позволяет наглядно проиллюстрировать правило Ленца, зависимость ЭДС от скорости изменения магнитного потока и числа витков.

1. Термоэлектрические явления (Эффект Зеебека):Подключение гальванометра к замкнутой цепи из двух разнородных металлов при нагреве одного из спаев фиксирует появление термо-ЭДС в доли милливольта.

3. Эксперименты в инфракрасной области спектра: В сочетании с термостолбиком (батареей последовательно соединенных термопар) гальванометр ЛФИ превращается в высокочувствительный оптико-радиационный приемник. Данная установка позволяет проводить количественные опыты по излучению, поглощению и отражению невидимых инфракрасных (тепловых) лучей, проверять закон Стефана — Больцмана и исследовать спектральное распределение энергии.

Заключение. Зеркальный гальванометр Ленинградского физического института — это выдающийся образец отечественного учебного и лабораторного приборостроения. Сочетание продуманной электромагнитной системы с радиальным полем, оригинального оптического отсчета, надежного механизма арретирования и прочного корпуса позволило создать долговечный и точный прибор. Изучение конструкции и принципов работы гальванометра ЛФИ сохраняет высокую академическую и методическую ценность, наглядно демонстрируя эволюцию методов прецизионных физических измерений.

Сведения об авторах и источниках:

Авторы: Д. Д. Галанин, Е. Н. Горячкин, С. Н. Жарков, А. В. Павша, Д. И. Сахаров.

Источник: Физический эксперемент в школе. т. 3

Данные материалы будут полезны преподавателям физики и электротехники, студентам инженерно-технических специальностей, учащимся старших классов, а также всем, кто интересуется вопросами практической электродинамики и методиками наглядного моделирования физических процессов.
