Методология и погрешности мостовых измерений сопротивлений

В области экспериментальной физики и метрологии электрические измерения занимают ключевое место. Среди множества методов определения активного электрического сопротивления особым статусом обладает мостовой метод, реализованный в классической схеме, известной как мост Уитстона. Понимание тонкостей физико-технической реализации эксперимента, источника систематических и случайных погрешностей, а также особенностей подбора измерительной аппаратуры прямо определяет достоверность получаемых данных. В данном материале подробно рассмотрены академические аспекты точности, техники безопасности эксперимента и методические правила выполнения мостовых измерений.

1. Факторы точности и метрологические требования к оборудованию. Точность измерения активного сопротивления физическим методом зависит от совокупного качества каждого элемента измерительной цепи. Базовый принцип метрологии гласит: суммарная погрешность косвенного измерения определяется точностью наименее точного (наиболее грубого) прибора в установке, независимо от прецизионности остальных компонентов.

В конечном итоге абсолютная и относительная точность измерений опирается на эталонное сопротивление (образцовую меру), с которым производится непосредственное сравнение искомой величины.

В лабораторной практике применяются различные классы мер сопротивления:
- Прецизионные магазины сопротивлений высочайшего класса точности позволяют задавать значения с относительной погрешностью до 0,0005 (0,05%) от измеряемой величины при условии строгого учета и стабилизации температуры окружающей среды.

- Стандартные учебные и общелабораторные магазины сопротивлений гарантируют точность порядка ±0,5% (0,005) от измеряемой величины. Это означает, что при установке номинала в 100 Ом абсолютная погрешность меры может достигать ±0,5 Ом.

Помимо эталона, точность сравнения искомого сопротивления определяется характеристиками нуль-индикатора (гальванометра или гальваноскопа), его токовой чувствительностью, а также степенью калибровки и однородности проводника реохорда (измерительного струнного струнопровода).

2. Методические указания по постановке эксперимента и наладке схемы. Для минимизации переходных сопротивлений и устранения паразитных эффектов при сборке лабораторной установки необходимо строго соблюдать метрологический регламент:

1. Обеспечение надежного контактного соединения. Штепсели магазинов сопротивлений должны обеспечивать плотный электрический контакт. Для этого при установке их слегка поворачивают в гнездах, оказывая легкое осевое давление. Во избежание загрязнения и окисления поверхности извлеченные штепсели следует помещать в специальное приемное гнездо, расположенное в центральной части каждой из ламелей прибора.

2. Поэтапная настройка чувствительности индикатора. На начальном этапе выравнивания моста рекомендуется применять грубые гальванометры или индикаторные гальваноскопы. После нахождения ориентировочного положения ползунка, при котором ток через прибор близок к нулю, гальваноскоп заменяют высокочувствительным гальванометром для точного отсчета координаты. Аналогично, на начальной стадии целесообразно использовать реохорд с проводником большего удельного сопротивления, переходя затем к высокоточному низкоомному реохорду.

3. Особенности измерения различных физических объектов:
- При измерении электролитического сопротивления растворов (электролитов) во избежание явления электролиза и поляризации электродов следует применять исключительно переменный ток, используя в качестве нуль-индикатора телефонную трубку (акустический индикатор) и генератор низкой частоты (пищик).
- Для проводников, обладающих заметной собственной индуктивностью, применяются мостовые схемы постоянного тока с гальванометрами; использование телефонных трубок в данном случае недопустимо.

4. Выбор акустических индикаторов. В качестве телефонов удобны радиогарнитуры с наголовьем, однако наибольшую чувствительность демонстрируют сравнительно низкоомные телефоны (например, капсюли городского проводного телефона).

5. Учет сопротивления подводящих проводов. При измерении малых сопротивлений (менее 1–10 Ом) контактные сопротивления клемм и соединительных проводников могут исказить результат. Подводящие проводники должны быть минимально возможной длины и максимально возможного поперечного сечения, а соединительные клеммы — тщательно зачищены.

6. Оптимизация положения ползунка реохорда. Максимальная относительная точность мостовой схемы достигается в том случае, когда при равновесии моста (отсутствии тока через индикатор) ползунок реохорда находится как можно ближе к его геометрической середине. Это минимизирует влияние погрешности отсчета длины плеч.

7. Устранение индуктивной наводки. При исследовании длинных проводников их необходимо наматывать бифилярным способом (сложенными вдвое), что взаимно компенсирует создаваемые магнитные потоки. Намотку следует производить на деревянный каркас или иные немагнитные сердечники (использование железа категорически запрещено).

8. Предварительная оценка исследуемого объекта. До начала эксперимента полезно оценить порядок ожидаемой величины сопротивления расчетным путем для правильного подбора сопротивлений плеч сравнения.

3. Физические свойства объектов исследования и температурная зависимость. В учебной и лабораторной практике удобными объектами для освоения методов измерений являются:
- Лампы накаливания различной мощности;
- Бифилярные катушки, намотанные из сплавов с высоким удельным сопротивлением (манганин, константан, нихром);
- Угольные стержни вольтовой дуги и графитовые сердечники карандашей.

При обработке результатов необходимо учитывать выраженную температурную зависимость сопротивления R(T). Так, сопротивление нити накала горящей электрической лампы за счет высокого температурного коэффициента сопротивления (ТКС) металлов в несколько раз превышает ее сопротивление в холодном состоянии.

4. Демонстрационная модель принципа действия моста Уитстона. Для наглядного объяснения принципа балансировки и работы моста Уитстона конструируется наглядная демонстрационная установка. На деревянном щите монтируются четыре патрона для ламп накаливания, соединенные проводниками с большим поперечным сечением (рис. 237).

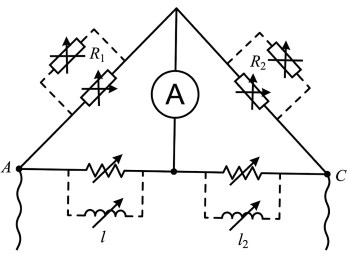

Рис. 237. Схема модели для объяснения действия мостика Уитстона

В диагональ моста взамен чувствительного гальванометра включается демонстрационный амперметр A (рис. 142).

Принцип функционирования модели:
1. В патроны вворачивают четыре идентичные лампы накаливания мощностью по 40 Вт каждая (R₁ = R₂ = R₃ = R₄). При подаче питания от сети переменного тока потенциалы противоположных узлов выравниваются, и ток через амперметр не течет (стрелка прибора находится на нуле).

2. При замене любой из ламп на модель другой мощности (например, 60 Вт или 25 Вт) равновесие плеч нарушается. Возникает разность потенциалов, и через амперметр начинает протекать ток, фиксируемый отклонением стрелки.

3. Допускается парная установка ламп (по 8 патронов) для демонстрации параллельного сложения проводимостей.

При любых комбинациях сопротивлений отсутствие тока в измерительной диагонали наблюдается строго при выполнении классического соотношения моста Уитстона:

R₁ / R₂ = R₃ / R₄

Альтернативно данная демонстрационная схема может быть реализована в низковольтном исполнении с использованием низковольтных ламп (на напряжение 4 В или 6 В), получающих питание от автономной химической батареи.

Для упрощения математической обработки экспериментальных данных при работе со струнным реохордом применяются специализированные справочные таблицы (табл. 19).

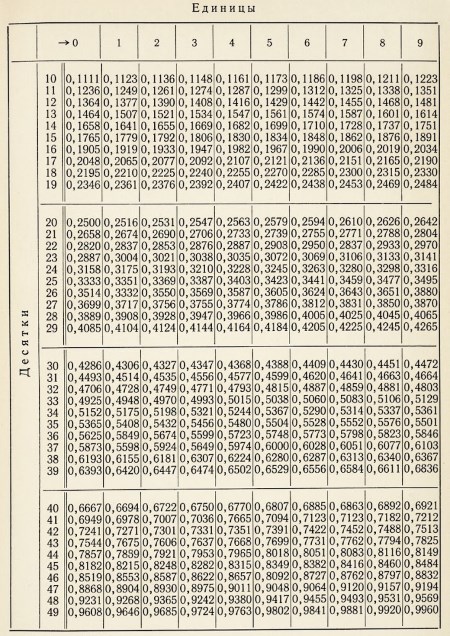

Таблица 19. Таблица для нахождения отношения плеч Уитстонова моста

Выводы. Использование мостовых схем требует детального учета всех составляющих измерительного тракта: от класса точности образцовых мер до условий контакта в клеммных соединениях и температурных режимов исследуемых образцов. Соблюдение приведенных методологических правил гарантирует получение высокоточных результатов и минимизирует систематические погрешности эксперимента.

Сведения об авторах и источниках:

Авторы: Д. Д. Галанин, Е. Н. Горячкин, С. Н. Жарков, А. В. Павша, Д. И. Сахаров.

Источник: Физический эксперемент в школе. т. 3

Данные материалы будут полезны преподавателям физики и электротехники, студентам инженерно-технических специальностей, учащимся старших классов, а также всем, кто интересуется вопросами практической электродинамики и методиками наглядного моделирования физических процессов.
