Принцип действия и конструкции гальваноскопов: теория и практика

Гальваноскоп представляет собой демонстрационный и измерительный прибор, предназначенный для обнаружения малых величин электрического тока в цепи и определения его направления. В истории развития экспериментальной физики и методики преподавания электродинамики гальваноскопы занимают фундаментальное место. Обладая сравнительно малой чувствительностью по сравнению с современной микроамперметрической аппаратурой, эти приборы визуализируют базовые законы магнитостатики и электромагнетизма. Основная ценность гальваноскопов в образовательном процессе и лабораторных исследованиях заключается в абсолютной наглядности их устройства, что позволяет транслировать ключевые принципы физической теории через понятные механические и магнитные взаимодействия.

1. Теоретические основы и физический принцип работы гальваноскопа. В основе функционирования любого гальваноскопа лежит закон Био — Савара — Лапласа, описывающий создание магнитного поля электрическим током, и закон Ампера, определяющий силовое воздействие этого поля на магнитный диполь.

Когда по обмотке (катушке), состоящей из одного или нескольких витков проводника, протекает постоянный электрический ток, внутри и вокруг неё формируется однородное или неоднородное магнитное поле. Индукция этого поля B прямо пропорциональна силе тока I и числу витков N:

B ∝ N · I

Магнитная стрелка, обладающая собственным магнитным моментом M, помещается в зону действия создаваемого катушкой поля. В отсутствии тока стрелка находится в равновесном нулевом положении, задаваемом внешними силами.

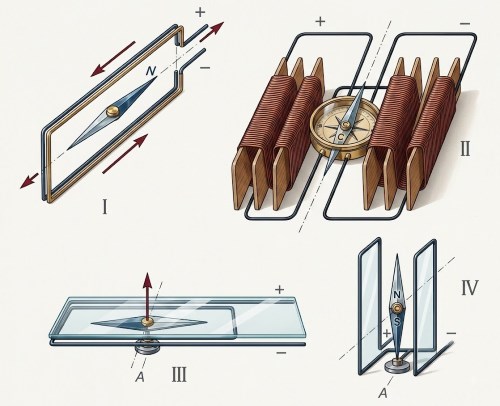

Рис. 90. Схемы основных типов гальваноскопов.

Механика поворота и кинематика магнитной стрелки. На магнитную стрелку со стороны магнитного поля катушки действует вращающий момент Mвр, определяемый векторным произведением:

Mвр = [M × B]

Модуль вращающего момента зависит от угла α между направлением магнитной стрелки и вектором индукции магнитного поля:

Mвр = M · B · sin α

Чтобы вращающий момент был максимальным при замыкании цепи, в нулевом положении стрелка должна располагаться параллельно виткам проводника катушки. При таком расположении направление стрелки перпендикулярно линиям индукции возникающего магнитного поля (угол α = 90°, следовательно, sin α = 1).

При отклонении стрелки от первоначального положения вращающий момент изменяется:
1. В пределах малых углов (до 10° в обе стороны) угол отклонения θ с высокой точностью пропорционален силе тока I в катушке: θ ∝ I.
2. При больших углах отклонения связь между углом поворота и силой тока становится нелинейной и описывается синусоидальной зависимостью.

2. Классификационные признаки и особенности ориентации оси. В зависимости от конструктивного исполнения оси вращения подвижной системы гальваноскопы разделяются на две основные группы, определяющие специфику их подготовки к работе.

Приборы с вертикальной осью вращения. В гальваноскопах с вертикальной осью вращения установка подвижной системы в нулевое положение обеспечивается земным магнетизмом. Горизонтальная составляющая магнитного поля Земли ориентирует стрелку вдоль магнитного меридиана.

Перед проведением измерений такие гальваноскопы требуют обязательной предварительной ориентации в пространстве: корпус прибора поворачивают до тех пор, пока плоскость витков катушки не совпадёт с плоскостью магнитного меридиана, а стрелка не установится строго на нуль шкалы. Обмотка прибора выполняется в виде одной катушки (рис. 90, I) или двух разнесённых катушек (рис. 90, II), между которыми размещается стрелка для создания более однородного магнитного поля.

Приборы с горизонтальной осью вращения и противовесом. В конструкциях с горизонтальной осью вращения вектор земного магнетизма не может вернуть стрелку в исходное положение. Поэтому в них применяется механический противовес — грузик А (рис. 90, III и IV). Устойчивое нулевое равновесие достигается за счёт гравитационного момента, создаваемого смещённым центром тяжести. Вращающий момент, возникший при прохождении тока через обмотку, преодолевает сопротивление противовеса, поворачивая стрелку на угол, соответствующий мощности электромагнитного воздействия.

По способу включения в электрическую цепь гальваноскопы делятся на две категории:
- Низкоомные гальваноскопы (с малым сопротивлением обмотки) подключаются в цепь последовательно, аналогично амперметрам.
- Высокоомные гальваноскопы (с большим сопротивлением) подсоединяются параллельно источнику тока или исследуемому участку цепи, выполняя функцию вольтметров.

3. Конструктивные разновидности учебных и лабораторных гальваноскопов. Для учебных лабораторий и самостоятельного изготовления наибольшую ценность представляют простые, но надежные типы гальваноскопов. Приобретение заводских приборов некоторых устаревших типов нерационально, так как самостоятельная сборка позволяет детально усвоить физические основы их работы.

1. Чувствительный гальваноскоп с плавающей иголкой. Данный прибор обладает высокой чувствительностью благодаря минимальному трению подвижной системы о жидкую среду.

- Устройство: Основой служит диэлектрическая сосудообразная емкость (чайное блюдце или кристаллизатор), обмотанная тонким изолированным проводником B (диаметром d = 0,1–0,2 мм). Количество витков должно составлять не менее нескольких десятков, так как в противном случае чувствительность будет недостаточной. В емкость наливается вода.

- Подвижная система: В качестве стрелки выступает намагниченная швейная иголка A, предварительно смазанная тонким слоем жира (вазелином или маслом) для удерживания на поверхности воды за счет поверхностного натяжения.

- Эксплуатация: Иголка аккуратно проталкивается спичкой под обмотку. Сосуд поворачивают так, чтобы иголка, сориентированная по магнитному меридиану Земли, оказалась строго в плоскости витков.

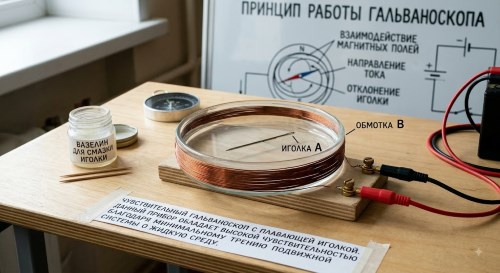

Рис. 91. Устройство гальваноскопа с плавающей иголкой.

Чувствительность такого гальваноскопа достигает 10⁻⁴–10⁻⁵ А на 1° отклонения. Прибор идеален для домашних физических экспериментов, демонстрации явления электромагнитной индукции и знаменитых опытов, которые проводил Ханс Кристиан Эрстед.

2. Гальваноскоп-инклинатор. Гальваноскоп данного типа (рис. 92) часто встречается в классических кабинетах физики.

- Достоинства: Наглядность конструкции и универсальность подвижной системы. Путем поворота за специальную головку ось вращения стрелки может быть переведена из горизонтального положения в вертикальное. Подвод тока осуществляется через клеммы А и В.

- Недостатки: Ничтожная чувствительность и очень малое внутреннее сопротивление (порядка тысячных долей Ома). Без применения внешнего реостата прибор нельзя подключать к источникам тока из-за риска короткого замыкания. Основное современное применение — использование в качестве инклинатора для измерения наклонения магнитного поля Земли.

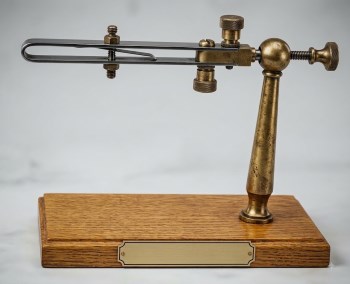

Рис. 92. Гальваноскоп-инклинатор.

3. Гальваноскоп с компасом. Один из самых практичных и универсальных приборов для школьных лабораторных работ по изучению магнитных эффектов тока.

Конструкция: Изготавливается на деревянной дощечке размером 7 × 10 см с двумя боковыми бортиками, в которых выполнены паз-вырезы для укладки провода.

Схема обмоток: На корпус наматываются три независимые секции:
1. Секция A: 1–2 витка толстого проводника.
2. Секция B: 10–30 витков изолированного провода (d = 0,3–0,8 мм).
3. Секция C: 100–150 витков тонкого провода (d = 0,1–0,2 мм).

Работа с прибором: Обычный компас помещается под необходимую секцию обмотки в зависимости от требуемого диапазона чувствительности. Концы секций выводятся на приборные клеммы.

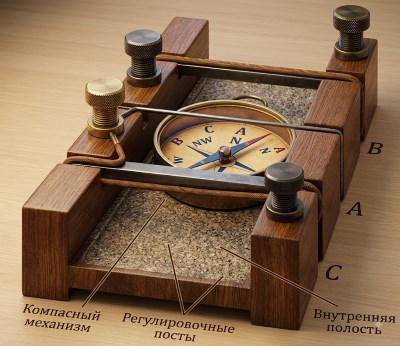

Рис. 93. Схема гальваноскопа с компасом.

Преимущества схемы: простота сборки, вариативность чувствительности, надежность и возможность применения для градуировки и измерения силы тока.

4. Демонстрационные и технические разновидности гальваноскопов. Для лекционных демонстраций и специализированных технических задач применялись усложненные конструкции гальваноскопов, обеспечивающие хорошую видимость показаний или повышенную эксплуатационную надежность.

Демонстрационный гальваноскоп с внешним указателем. Назначение прибора — наглядная демонстрация наличия и направления тока перед большой аудиторией (рис. 94).

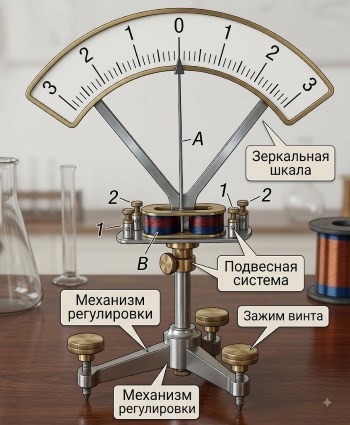

Рис. 94. Демонстрационный гальваноскоп для физического кабинета.

Конструктивно прибор состоит из скрытой магнитной стрелки, поворачивающейся вокруг горизонтальной оси внутри катушки B. Катушка снабжена двумя обмотками (низкоомной из толстого провода и высокоомной из тонкой проволоки) с выводами на клеммы 1,1 и 2,2. Магнитная стрелка жестко связана с длинным легким указателем A. При прохождении тока внутренний магнит стремится встать вдоль линий поля катушки, отклоняя внешнюю стрелку-указатель вправо или влево от нулевого деления шкалы.

Телеграфный гальваноскоп. Технический прибор, применятвшийся в классических проводных телеграфных системах для контроля наличия сигнала в линии и диагностики обрывов.

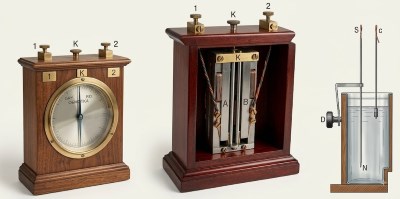

Рис. 95. Телеграфный гальваноскоп и его устройство.

Устройство включает две катушки A и B, смотанные тонким проводником с суммарным сопротивлением порядка нескольких сотен Ом. Внутри катушек на горизонтальной оси закреплена магнитная стрелка NS.

На одной оси со стрелкой находится внешняя указующая стрелка C, передвигающаяся по круговой шкале с угловыми делениями. В конструкцию входят два важных узла:

- Рычажок с головкой D — механический арретир, фиксирующий подвижную систему в неподвижном состоянии при транспортировке.
- Поворотная головка K1 — регулировочный механизм с небольшим постоянным магнитом, предназначенный для точной установки стрелки NS на нуль.
- Подключение к телеграфной цепи осуществляется через клеммы 1, 2.

5. Методическое значение гальваноскопии. Гальваноскопы представляют собой важнейшую веху в истории физического приборостроения. Несмотря на повсеместное вытеснение цифровыми мультиметрами из сферы точных инженерных измерений, гальваноскопические системы сохраняют статус идеального методического инструмента. Сборка и настройка таких приборов собственными руками позволяет учащимся глубоко освоить причинно-следственные связи электромагнетизма, закладывая фундамент для дальнейшего изучения измерительных систем магнитоэлектрической, электродинамической и индукционной структур.

Сведения об авторах и источниках:

Авторы: Д. Д. Галанин, Е. Н. Горячкин, С. Н. Жарков, А. В. Павша, Д. И. Сахаров.

Источник: Физический эксперемент в школе. т. 3

Данные материалы будут полезны преподавателям физики и электротехники, студентам инженерно-технических специальностей, учащимся старших классов, а также всем, кто интересуется вопросами практической электродинамики и методиками наглядного моделирования физических процессов.
