Бесступенчатое регулирование хода клапанов: технологии и принципы

Введение в системы переменного газораспределения. Современное двигателестроение стремится к максимальной оптимизации процессов газообмена для повышения КПД и снижения токсичности выхлопных газов. В данном обзоре рассматриваются ключевые системы бесступенчатого регулирования хода клапанов, позволяющие изменять параметры открытия в реальном времени. Мы проанализируем как бескулачковое управление, так и механизмы, использующие распределительный вал в качестве основы. Подобные технологические решения делятся на механические, гидравлические и электромеханические группы.

Механические системы регулирования: Технология BMW Valvetronic. Компания BMW разработала и внедрила систему Valvetronic, которая представляет собой механизм непрерывного изменения подъема впускных клапанов. Основная особенность данной архитектуры заключается в том, что управление нагрузкой двигателя осуществляется исключительно за счет варьирования высоты подъема клапана. Эта технология классифицируется как механическая система привода клапанов с изменяемыми параметрами. В основе конструкции лежит сложная кинематическая цепь, передающая усилие от кулачка к стержню клапана.

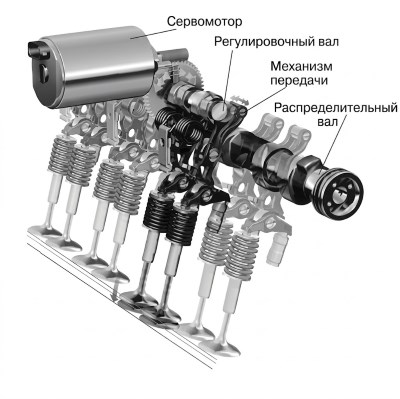

Рис. 10-81. Система «Valvetronic» от BMW в виде модуля с компонентами клапанного механизма

Передача усилия в Valvetronic осуществляется через промежуточный рычаг, который воздействует на рокер. Специальный эксцентриковый вал, приводимый в движение электрическим серводвигателем, изменяет геометрию рычажного механизма. Благодаря этому обеспечивается плавная регулировка хода клапана в диапазоне от 0,3 до 9,7 мм. Высокая скорость реакции позволяет выполнить полную настройку параметров всего за 0,3 секунды, что исключает необходимость в традиционной дроссельной заслонке.

Конструктивные преимущества и интеграция Valvetronic. Применение переменных ходов клапана существенно снижает потери на трение в газораспределительном механизме, особенно на частичных нагрузках. Это происходит из-за того, что при малых подъемах клапанные пружины сжимаются значительно меньше, чем в стандартных системах. В поперечном сечении головки блока цилиндров видно, что выпускная сторона остается традиционной. Такая компоновка позволяет сохранить компактность агрегата, требуя дополнительное место только для управляющего электромотора.

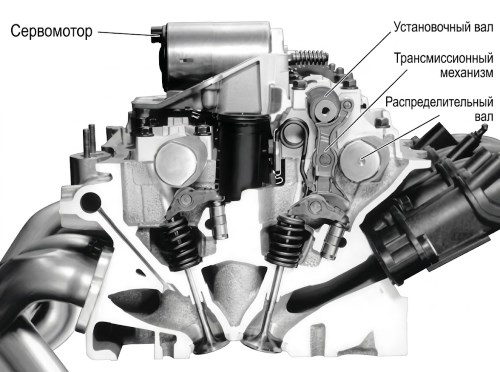

Рис. 10-82. Расположение системы «Valvetronic» в головке блока цилиндров

Все ключевые элементы, включая эксцентриковый вал, механизм передачи и распределительный вал, монтируются в отдельном литом держателе. Данный узел устанавливается на головку блока цилиндров как единый законченный модуль, что упрощает сборку и обслуживание. Подобные инженерные решения разрабатывались и другими производителями, однако именно BMW первой массово внедрила их в серию. Дополнительно система часто комбинируется с фазовращателями на обоих валах для достижения максимальной гибкости газообмена.

Эволюция и эффективность механического привода. Первое массовое использование комбинации переменного хода и изменения фаз было реализовано на четырехцилиндровых двигателях компактных автомобилей. Результаты испытаний показали впечатляющее снижение расхода топлива — примерно на 15% по сравнению с предшествующими моделями. Это достигается за счет минимизации насосных потерь, возникающих при работе дроссельной заслонки. Высокая точность управления подъемом позволяет оптимизировать наполнение цилиндров на любых оборотах двигателя.

Гидравлические системы управления клапанами. В 1980-х годах велись интенсивные исследования в области гидравлически управляемых приводов клапанов. Основной целью инженеров было создание системы с полностью свободными настройками времени и высоты открытия через масляную среду. Примером такой реализации является разработка компании Fiat, основанная на принципе гидравлической связи. Многие мировые концерны также работали над аналогичными решениями, стремясь уйти от жесткой механической связи с кулачком.

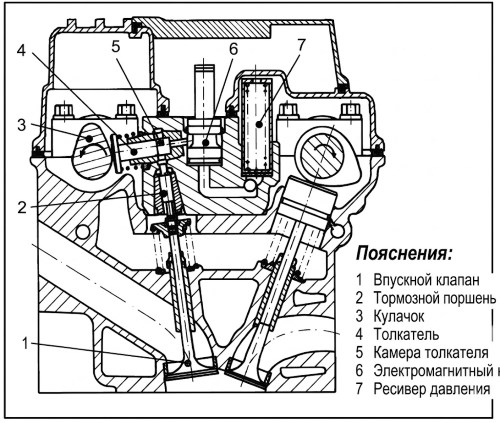

Рис. 10-83. Гидравлический привод переменного подъема клапанов конструкции Fiat

В данной схеме впускной клапан приводится в действие через гидравлический передаточный механизм, связанный с распредвалом. При движении толкателя в камере создается давление масла, которое воздействует на поршень над клапаном, инициируя его открытие. Давление в системе может быть мгновенно сброшено с помощью быстродействующего электромагнитного клапана. Это позволяет эффективно ограничивать ход клапана и управлять мощностью двигателя без использования дросселя.

Проблемы и перспективы гидравлического привода. Одной из главных трудностей при эксплуатации гидравлических систем является зависимость от вязкости моторного масла. При низких температурах вязкость рабочей жидкости резко возрастает, что затрудняет получение стабильной и воспроизводимой кривой подъема клапана. Также критическим фактором является быстродействие соленоида, который должен совершать переключения за доли миллисекунды. В настоящее время лишь немногие производители продолжают активные разработки в этом узком сегменте.

Система MultiAir, ставшая развитием идей Fiat, доказала жизнеспособность гидравлического принципа в серийном производстве. Однако вопрос о массовом вытеснении механических систем гидравликой остается открытым из-за сложности калибровки. Тем не менее, возможность индивидуального управления каждым клапаном дает определенные преимущества для реализации циклов Миллера или Аткинсона. Дальнейшее совершенствование масел и электроники может дать новый импульс этим технологиям.

Электромеханические системы: Будущее бескулачковых ГРМ. Наибольшим потенциалом в области управления газообменом обладают бескулачковые (camless) системы. Эти устройства используют актуаторы, способные индивидуально задавать время и высоту открытия для каждого конкретного клапана. Исследования в области электромеханического привода ведутся уже более двух десятилетий, предлагая революционный подход к конструкции ДВС. В такой системе клапан управляется якорем, расположенным между двумя мощными электромагнитными катушками.

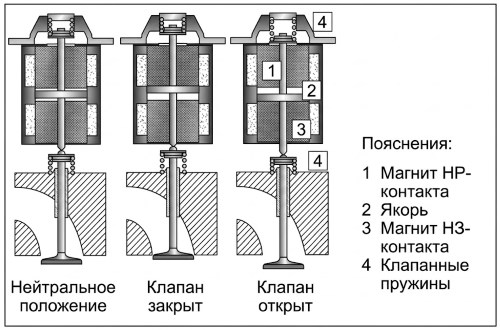

Рис. 10-84. Функциональная схема электромеханического привода газораспределительного механизма

Для управления движением используются не только магниты, но и возвратные пружины, которые удерживают систему в равновесии. При подаче тока на открывающую или закрывающую катушку якорь совершает колебательные движения, перемещая клапан. Диапазон регулировки хода составляет от 0 мм до максимума, что дает неограниченную свободу в управлении рабочими процессами. При отсутствии питания клапан занимает среднее положение, что требует наличия специальных выемок в поршне для предотвращения соударения.

Сравнительный анализ и термодинамический предел. Несмотря на гибкость, электромеханические системы сталкиваются с ограничениями, связанными с энергопотреблением и шумом при посадке клапана. Будущее покажет, смогут ли эти инновации полностью заменить проверенные временем механические приводы в серийных двигателях. Стоит отметить, что потенциал термодинамического улучшения у таких систем ненамного выше, чем у продвинутых механизмов типа Valvetronic. Основная борьба в индустрии сейчас идет за баланс между стоимостью производства, надежностью и экологической эффективностью.

Сведения об авторах и источниках:

Авторы: Ричард ван Бассхейзен, Фред Шефер

Источник: Руководство по двигателям внутреннего сгорания

Данные публикации будут полезны студентам автотехнических и машиностроительных специальностей, начинающим инженерам-конструкторам в области двигателестроения, специалистам по ремонту и обслуживанию ДВС, а также всем, кто интересуется современными технологиями газораспределительных механизмов.
