Оптимизация осветительных систем демонстрационных и лабораторных гальванометров

Академическая демонстрация физических явлений, связанных с измерением слабых токов и напряжений, требует высокой точности отсчета и наглядности. В практике физического эксперимента ключевое место занимают зеркальные гальванометры, где в качестве указателя используется безинерционный световой луч («зайчик»). Качество, четкость и яркость проекции светового указателя на шкалу непосредственно определяют достоверность и точность снимаемых показаний. В настоящей статье рассматриваются методические, конструктивные и технические аспекты создания, настройки и эксплуатационной адаптации осветительных систем для зеркальных гальванометров различного типа.

Теоретические основы и оптическая схема осветительных установок. Формирование узкого, высокого контраста светового указателя на демонстрационной шкале основано на законах геометрической и волновой оптики. Главная задача осветительной установки — создать параллельный или слабосходящийся световой поток высокой интенсивности, который после отражения от миниатюрного зеркальца гальванометра Z фокусируется на отсчетной шкале.

Классическая оптическая схема с конденсором. Для демонстрационных установок, шкала которых удалена от прибора на расстояние нескольких метров, обычные источники света не обеспечивают достаточной освещенности. В связи с этим применяются высокоинтенсивные кинопроекционные лампы или автомобильные лампы накаливания.

Оптическая система включает в себя следующие базовые элементы:
1. Источник света (лампа накаливания L), помещенный в защитный металлический кожух (трубку).

2. Конденсор C — короткофокусная двояковыпуклая или плосковыпуклая линза (в качестве альтернативы может использоваться оптический элемент пленочного проекционного аппарата — аллоскопа, или линза от карманного фонаря). Основная функция конденсора заключается в сборке светового потока и формировании параллельного пучка лучей.

3. Визирный объект — тонкая металлическая нить или проволока A, натянутая непосредственно перед конденсором. В качестве альтернативы перед конденсором устанавливают непрозрачный экран с узкой щелью шириной 0,5–1,0 мм.

4. Объектив (линза B) с фокусным расстоянием f = 15–20 см, формирующий четкое изображение визирного объекта.

5. Зеркальце гальванометра G, выполняющее роль поворотного отражательного элемента.

6. Отсчетная шкала KK, расположенная на заданном фокусном расстоянии.

При использовании визирной нити на шкале формируется круглое яркое световое пятно с четкой вертикальной визирной чертой по центру. Если же применяется экран со щелью, на шкале воспроизводится узкая светлая полоса.

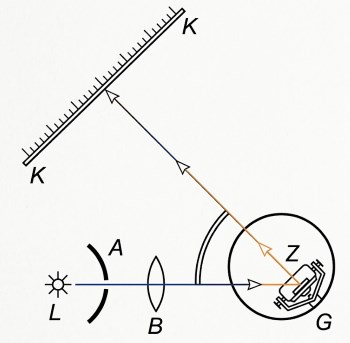

Рис. 117. Оптическая схема осветителя с конденсором, визирной нитью и объективом

Рис. 118. Изображение светового пятна с визирной чертой на шкале

Рис. 119. Проекция светлой полосы при использовании экрана со щелью

Конструктивные решения и способы крепления осветителей. Стабильность светового указателя зависит от виброустойчивости и надежности фиксации осветительного блока относительно гальванометра. Осветитель демонстрационной установки рекомендуется монтировать стационарно.

Ломаный консольный держатель. Для обеспечения гибкой регулировки угла падения света и расстояния до зеркальца гальванометра применяется специальный трехзвенный ломаный рычаг-держатель.

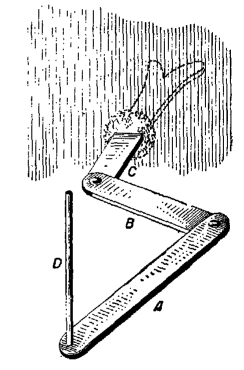

Рис. 120. Конструкция стационарного ломаного держателя для осветителя

Конструкция состоит из следующих основных компонентов:
- Полосы A, B и C: три железные пластины размерами 20–30 см × 1,5 см, соединенные подвижно болтами или заклепками.

- Анкерное крепление: конец полосы C жестко заделывается в несущую стену (для максимальной прочности конец распиливается, разводится в стороны и фиксируется алебастровым или цементным раствором).

- Несущая стойка D: железный круглый стержень диаметром d = 7–8 мм и длиной l = 15–20 см, заделанный в полосу A. На стойке крепится стандартная лапка лабораторного штатива, удерживающая кожух осветителя.

Такая пространственная система осей позволяет плавно изменять угол падения светового луча на зеркальце гальванометра и адаптировать оптический путь к конфигурации помещения.

Схемы электропитания и режимы эксплуатации источников света. Электрическое обеспечение осветительных установок требует соблюдения правил электробезопасности и учета режимов работы ламп накаливания.

Форсированный режим работы (перекал). Для повышения яркого контраста светового «зайчика» при демонстрациях в полуосвещенных аудиториях допускается кратковременный перекал ламп накаливания. При этом номинальное напряжение повышают:

- для 6-вольтовых ламп — до 7–8 В;
- для 12-вольтовых ламп — до 14–16 В.

Несмотря на сокращение академического ресурса службы лампы, при периодическом характере демонстрационных экспериментов суммарный срок эксплуатации элемента составляет несколько лет.

Варианты подвода питания
1. Сеть переменного тока: около демонстрационного стола устанавливается понижающий трансформатор (например, 120/4 В или специализированные модули) и сетевой выключатель, введенный в цепь первичной обмотки.

2. Автономное питание: при отсутствии стационарной сети проводка выводится на штепсельную розетку с маркировкой «Осветитель 6/12 В», подключенную к аккумуляторам или гальваническим элементам.

Промышленные и самодельные конструкции зеркальных гальванометров. В научном и учебном оборудовании широко применяются как заводские комплексы, так и специализированные самодельные осветительные системы.

Промышленные гальванометрические комплексы. Заводские модели, такие как гальванометры ЛФИ, «Фи», а также М-21 и М-22, выпускавшиеся Министерством электропромышленности (МЭ СССР), поставляются в комплекте со встроенными или консольными осветительными блоками и шкалами.

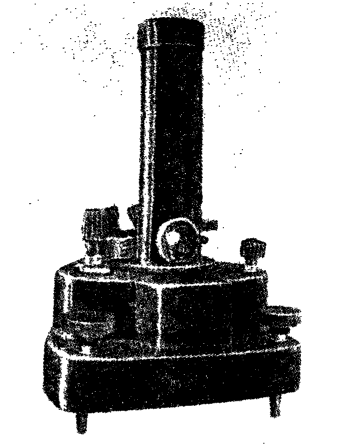

Рис. 121. Зеркальный гальванометр «Фи»

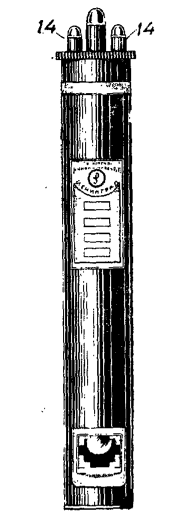

Рис. 122. Измерительный гальванометрический комплекс М-21

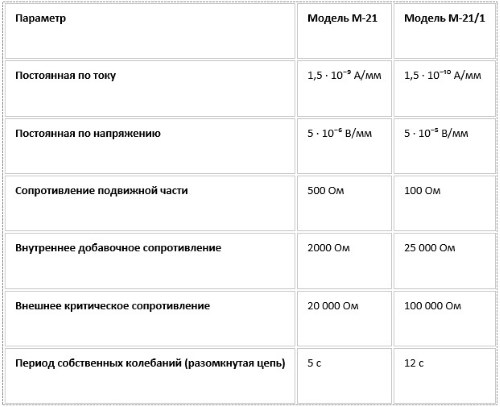

Таблица: Технические характеристики гальванометров серии М-21 и М-21/1

Альтернативные и доступные источники света. При самостоятельной сборке осветителей допускается использование следующих источников света:
- лампы для карманных фонарей (4 В);
- рудничные лампы;
- софитные (однонитные) лампы;
- пустотные лампы накаливания на напряжение 120–220 В.

Бесконденсорная проекция волоска пустотной лампы. При проведении точных лабораторных измерений применяется метод прямого проектирования одного из прямолинейных участков волоска пустотной лампы накаливания L (120–220 В).

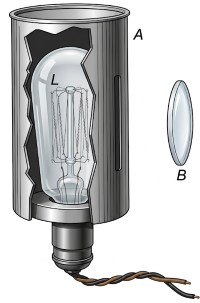

Рис. 123. Пустотная лампа 120 В с чехлом со щелью и линзой

Оптические особенности бесконденсорной схемы. В отличие от демонстрационных систем, в данном методе конденсор полностью отсутствует. Схема характеризуется следующими параметрами:

1. Лампа L помещается в жестяной кожух A с узкой щелью, прорезанной напротив прямолинейного участка волоска.
2. Проекционная линза с большим фокусным расстоянием размещается максимально близко к зеркальцу Z.
3. Источник света устанавливается на двойном фокусном расстоянии от линзы (2f).
4. Шкала KK размещается также на расстоянии 2f с противоположной стороны.

При соблюдении данного условия на шкале формируется изображение нити накала в натуральную величину (масштаб 1:1), что позволяет повысить точность съема показаний до 0,5 мм.

Пространственная геометрия расположения осветителя. Существует два основных метода пространственного размещения бесконденсорного осветителя относительно зеркальца гальванометра.

Боковое (горизонтальное) размещение. Осветитель L устанавливается в горизонтальной плоскости, проходящей через центр зеркальца Z.

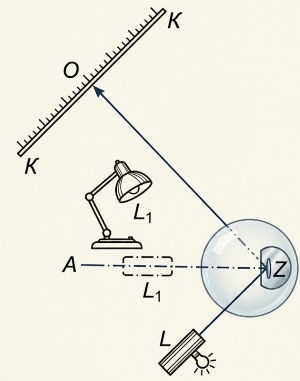

Рис. 125. Схема бокового размещения осветителя под углом к нормали

При такой схеме отраженный луч ZO направляется на нулевую отметку шкалы, а сам осветитель располагается под углом к нормали ZA. Главное требование: шкала KK должна быть строго перпендикулярна отраженному лучу ZO.

Вертикальное (нижнее) размещение. Осветитель располагается в вертикальной (отвесной) плоскости, проходящей через нормаль ZA к зеркальцу, но ниже ее уровня.

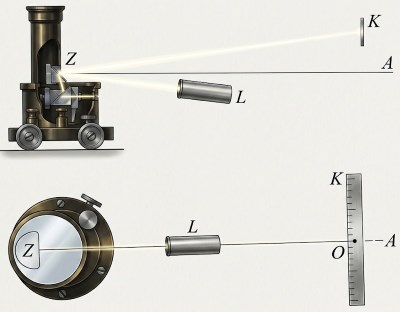

Рис. 126. Вертикальное размещение осветителя в отвесной плоскости

Данная геометрическая конфигурация является более предпочтительной с точки зрения физической оптики, так как обеспечивает максимальную светоотдачу и минимизирует астигматические искажения светового пятна на отсчетной шкале.

Правильный выбор оптической схемы, качественная юстировка и расчет пространственного положения элементов осветителя позволяют полностью реализовать метрологический потенциал зеркальных гальванометров в условиях современного научного и учебного эксперимента.

Сведения об авторах и источниках:

Авторы: Д. Д. Галанин, Е. Н. Горячкин, С. Н. Жарков, А. В. Павша, Д. И. Сахаров.

Источник: Физический эксперемент в школе. т. 3

Данные материалы будут полезны преподавателям физики и электротехники, студентам инженерно-технических специальностей, учащимся старших классов, а также всем, кто интересуется вопросами практической электродинамики и методиками наглядного моделирования физических процессов.
