Организация безопасных работ на контактной сети и линиях электропередачи

Работы на контактной сети и линиях электропередачи (ЛЭП), размещенных на опорах, сопряжены с опасностью поражения высоким напряжением, движением подвижного состава и необходимостью труда на высоте. К обслуживанию данных объектов допускаются лица не моложе 18 лет, прошедшие специальное обучение безопасным методам работы. Персонал обязан проходить периодический медицинский осмотр не реже одного раза в два года. Базовым регламентирующим документом являются «Правила техники безопасности при эксплуатации контактной сети электрифицированных железных дорог».

Знание Правил техники безопасности проверяется квалификационной комиссией ежегодно, а также при поступлении на работу, переводе или перерыве в деятельности свыше трех месяцев. Внеочередная проверка знаний проводится для работников, допустивших нарушения. В зависимости от стажа, опыта и уровня знаний электромонтерам присваиваются квалификационные группы с I по V.

Группу I присваивают ученикам и подсобным рабочим, которые могут работать только вдали от токоведущих частей и не имеют права подниматься на высоту. Группы II и III присваиваются после успешной сдачи экзаменов и при наличии практического стажа не менее одного и шести месяцев соответственно. Выпускникам технических училищ группу III присваивают не ранее чем через три месяца. Монтеры этих групп могут работать на высоте только при полном снятии напряжения под надзором специалиста с высшей группой.

Электромонтеры группы IV имеют право руководить работами при снятом напряжении на своей и смежных дистанциях, а также самостоятельно работать под напряжением под руководством лица с группой V. Общий стаж для получения этой группы должен составлять не менее одного года, а для выпускников профильных училищ — не менее шести месяцев. Высшая квалификационная группа V присваивается при общем стаже от трех лет, а для инженерно-технических работников — от шести месяцев.

Проверку знаний работников группы V осуществляет комиссия при участке энергоснабжения, а для остального персонала — комиссия под председательством начальника дистанции контактной сети. Значительный объем ремонтных работ требует полного или частичного снятия напряжения с оборудования.

Полное снятие напряжения предполагает его снятие со всех проводов и аппаратуры в зоне работ. Частичное снятие напряжения — это снятие только с тех элементов, где ведутся работы, при наличии вблизи токоведущих частей под напряжением (рис. 197). Безопасность обеспечивается строгим выполнением организационных и технических мероприятий.

Рис. 197. Примеры снятия напряжения: а — полного, б — частичного; 1 — зона работы, 2 — элементы под напряжением.

Организационные мероприятия включают оформление наряда-допуска, непосредственный допуск бригады к работе, надзор во время ее проведения, учет перерывов и окончание работ. Наряд-допуск — это письменное распоряжение, определяющее характер, место, время и условия безопасного проведения работ, а также состав бригады и ответственных лиц.

Документ выписывается в двух экземплярах начальником дистанции или старшим электромехаником. Допуск к работе включает проведение целевого инструктажа на месте с указанием границ рабочей зоны, расположения токоведущих частей и точек установки заземляющих штанг. После инструктажа и подписи всех членов бригады в наряде руководитель получает разрешение от энергодиспетчера.

Надзор за работающими осуществляет руководитель работ. Если он непосредственно участвует в работе, контроль переходит к наблюдающему, указанному в наряде. После любых перерывов требуется повторный допуск бригады. К техническим мероприятиям, выполняемым до начала работ, относятся снятие напряжения, ограждение места, проверка отсутствия напряжения и наложение переносного заземления.

Напряжение снимается с помощью фидерных выключателей и секционных разъединителей. Ручные приводы отключенных разъединителей запирают на замок, а на кнопки телеуправляемых аппаратов вывешивают плакат «Не включать! Работа на линии». Также принимаются меры для исключения подачи напряжения через изолирующие сопряжения и наезда подвижного состава.

Перед установкой заземления необходимо убедиться в отсутствии напряжения с помощью указателя (индикатора) напряжения. Для сетей переменного тока напряжением выше 1000 В применяется указатель типа УВН-90 (рис. 198), работающий по принципу протекания емкостного тока.

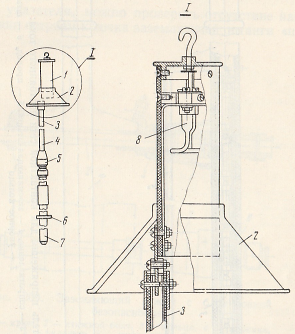

Рис. 198. Указатель напряжения УВН-90: 1 — рабочая часть, 2 — затенитель, 3 — трубчатый конденсатор, 4 — изолирующая часть, 5 — зажимная муфта, 6 — упорное кольцо, 7 — ручка-захват, 8 — неоновая лампа.

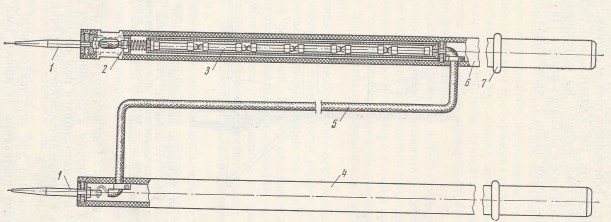

Для сетей постоянного тока используется указатель (рис. 199), принцип действия которого основан на протекании активного тока через неоновую лампу. Все операции с указателями выше 1000 В проводятся в диэлектрических перчатках. При отсутствии указателя допускается проверка «на искру» острием крюка заземляющей штанги.

Перед проверкой «на искру» и наложением заземления заземляющий зажим (башмак) штанги должен быть надежно присоединен к тяговому рельсу. Широко применяются заземляющие штанги с блокировкой безопасности, исключающие их сборку без предварительного закрепления на рельсе (рис. 200, 201).

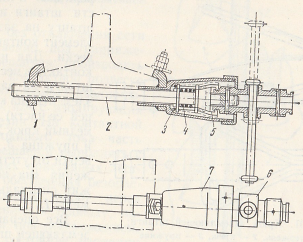

Рис. 200. Заземляющий зажим с блокировкой безопасности: 1 — крюк, 2 — стяжной болт, 3 — пружинное кольцо, 4 — пружина, 5 — вкладыши, 6 — муфта-ключ, 7 — стакан.

Рис. 201. Верхняя часть заземляющей штанги: 1 — стержень для проверки «на искру», 2 — медный крюк, 3 — пружина.

Все манипуляции со штангой выполняются в диэлектрических перчатках. Основным заземлителем для контактной сети служит тяговый рельс. Для линий продольного энергоснабжения могут использоваться искусственные заземлители, например, металлические уголки, заглубленные в грунт не менее чем на 1 метр.

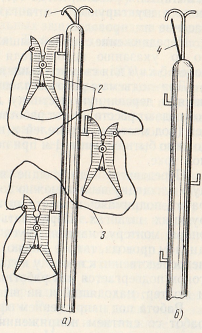

Рис. 202. Разборная штанга для заземлений воздушных линий электропередачи: а — до заземления проводов, б — после заземления проводов: 1 — крюк для снятия, 2 — съемные зажимы, 3 — гибкий провод, 4 — поддерживающая пружина

Количество устанавливаемых заземляющих штанг зависит от протяженности фронта работ. На линиях постоянного тока при фронте до одного мачтового пролета устанавливается одна штанга, при большем фронте — две с каждой стороны на расстоянии до 300 м. На переменном токе всегда устанавливают две штанги на расстоянии не более 200 м. Для заземления воздушных линий применяют специальные разборные штанги со съемными зажимами (рис. 202).

Сведения об авторах и источниках:

Авторы: А. Н. Шемякин А. С. Прудыус.

Источник: Устройство, монтаж и эксплуатация контактной сети и высоковольтных линий электропередачи.

Данные публикации будут полезны инженерам-проектировщикам и строителям контактной сети железных дорог, специалистам служб эксплуатации и ремонта инфраструктуры, а также студентам транспортных и строительных вузов, изучающим конструкции и основы надежности железнодорожных сооружений.
