Монтаж разрядников и систем заземления контактной сети

Для защиты оборудования контактной сети от перенапряжений устанавливаются специальные разрядники. На линиях постоянного тока применяют роговые разрядники (см. рис. 141), а на линиях переменного тока — трубчатые разрядники (см. рис. 142). Конкретные места их установки указываются на планах контактной сети. Монтаж этих устройств и систем заземления является важным этапом обеспечения электрической безопасности и надежности.

Монтаж роговых разрядников начинается с их комплектации и регулировки в условиях мастерской. Ключевой параметр — расстояние между рогами, которое должно составлять 5±1 мм, что проверяется с помощью шаблона. Опора заранее армируется монтажной конструкцией. Установка собранного разрядника заключается в его подъеме на вершину опоры, креплении и подключении.

Подъем на опору осуществляют с помощью веревки через ролик или полиспаста грузоподъемностью 0,5 Т. Перед этим на опоре закрепляют провод ПБСМ-50 в держателе опорного изолятора для последующего подключения. Если разрядник устанавливается не на вершине, необходимо обеспечить расположение заземленного рога со стороны опоры.

Подключение разрядника выполняют к продольному или дополнительному электрическому соединителю. Запрещается соединять шлейф только с несущим тросом, так как ток короткого замыкания при срабатывании может привести к его пережиганию и обрыву. После монтажа зазор между рогами проверяют повторно.

Установка трубчатых разрядников часто совмещается с монтажом других узлов. Монтер поднимается на опору по дюралюминиевой лестнице. Разрядник монтируют на специальной конструкции, обеспечивая расстояние не менее 600 мм от места ее крепления на консоли до тяги — это предотвращает повреждение сети при срабатывании.

Расстояние между электродами должно быть строго 40 мм. Разрядник ориентируют так, чтобы указатель срабатывания был хорошо виден с земли, и исключается возможность перекрытия внешнего искрового промежутка стекающей дождевой водой. После крепления проверяют надежность заземления консоли.

Заземление опор контактной сети является обязательным и выполняется по индивидуальной или групповой схеме. Монтаж индивидуальных заземлений (рис. 180) выполняет звено из двух монтажников. Заземляющие спуски из стального прутка диаметром 10–12 мм изготавливают заранее.

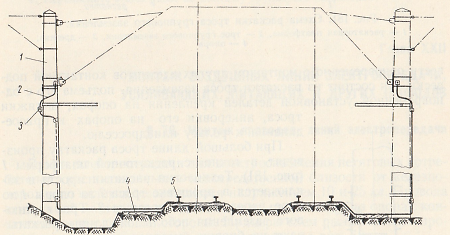

Рис. 180. Схема монтажа индивидуальных заземлений: 1 — опора, 2 — спуск заземления, 3 — плашечный зажим, 4 — полушпалка, 5 — тяговый рельс.

Один монтер поднимает спуск заземления на опору и с помощью плашечного зажима подключает его к заземляющему прутку хомута или закладной детали. Хомут искрового промежутка устанавливают на высоте около 0,5 м от земли. Спуск прокладывают на полушпалках и надежно присоединяют к рельсу, предварительно очищенному в месте контакта. Сращивание проводов сваркой внахлестку обязательно; использование плашечных зажимов для сращивания не допускается.

Групповые заземления выполняют тросом С-70, ПБСМ-70 или ПБСМ-50. Их монтаж можно вести параллельно с другими работами. Процесс включает раскатку троса, его подъем с установкой креплений на опорах, вытяжку, анкеровку и подключение к рельсу или дросселю.

Для раскатки длинного троса используют раскаточную платформу в технологическое «окно» (рис. 181). Технология заключается в последовательной прошивке троса за опоры при движении дрезины. Короткие тросы раскатывают вручную на бровку земляного полотна с последующей прошивкой.

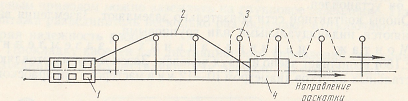

Рис. 181. Схема раскатки троса группового заземления: 1 — раскаточная платформа, 2 — трос группового заземления, 3 — дрезина, 4 — опора.

После раскатки трос поднимают до уровня пяты консоли и крепят специальной скобой и седлом к болту закладной детали. При наличии на опорах кронштейнов отсасывающих проводов (рис. 182) трос группового заземления подвешивают на дополнительных хомутах на расстоянии 0,3 м от нижнего хомута кронштейна.

Рис. 182. Крепление группового заземления на опоре с кронштейном отсасывающего провода: 1 — опора, 2 — кронштейн отсасывающего провода, 3 — трос группового заземления, 4 — дополнительный хомут.

Вытяжку и анкеровку производят с учетом допустимых усилий. На промежуточных опорах без оттяжки максимальное натяжение не должно превышать 400 кГ, а анкеровку выполняют на высоте около 4 м от земли. На анкерных опорах крепление осуществляют на уровне анкеровки контактного провода к специальному хомуту.

Расстояние от последней заземленной опоры до точки подключения к рельсу или дросселю не должно превышать 200 м. При большей длине троса через каждые 400 м врезают изоляторы П-3. Подключение к рельсу выполняют двумя спусками, а при расположении заземляющего прутка в бетоне опоры монтируют дополнительный спуск для создания двух точек подключения к рельсу.

Сведения об авторах и источниках:

Авторы: А. Н. Шемякин А. С. Прудыус.

Источник: Устройство, монтаж и эксплуатация контактной сети и высоковольтных линий электропередачи.

Данные публикации будут полезны инженерам-проектировщикам и строителям контактной сети железных дорог, специалистам служб эксплуатации и ремонта инфраструктуры, а также студентам транспортных и строительных вузов, изучающим конструкции и основы надежности железнодорожных сооружений.
