Эксплуатация и обслуживание контактной сети железных дорог: структура, задачи и методы

Основными задачами эксплуатации контактной сети являются надежное обеспечение токосъема электроподвижным составом при максимально установленных скоростях движения в любых погодных условиях, системное предупреждение возникновения неисправностей и обеспечение длительных сроков службы всех устройств. Для достижения этих целей реализуется комплекс мероприятий по эксплуатационному обслуживанию, который включает три ключевых направления: текущее содержание, текущий ремонт и капитальный ремонт. Данные работы распространяются не только на саму контактную сеть, но и на сопутствующие линии электропередачи (ЛЭП) и воздушные линии (ВЛ) напряжением до 400 вольт.

Первичной организационной единицей в системе энергохозяйства железной дороги является участок энергоснабжения. В его зону ответственности входит обслуживание контактной сети, ЛЭП и ВЛ, а также тяговых подстанций, постов секционирования и трансформаторных подстанций, принадлежащих железной дороге. В рамках каждого участка создаются сетевые районы, персонал которых обслуживает ВЛ, трансформаторные подстанции, осветительные установки и сети. Непосредственно контактная сеть участка энергоснабжения делится на несколько более мелких единиц – дистанций контактной сети.

Дистанция контактной сети является основной производственной единицей, выполняющей работы по эксплуатационному обслуживанию. Она обслуживает все устройства контактной сети, а также продольные ЛЭП напряжением 6–35 кВ, включая линии типа «два провода – рельс», расположенные на опорах контактной сети и предназначенные для питания нетяговых потребителей. В сферу деятельности дистанции также входят линии автоблокировки и воздушные линии до 400 В, проложенные по тем же опорам.

Эксплуатационная длина электрифицированных линий, обслуживаемых одним участком энергоснабжения на магистральных направлениях, обычно составляет 200–300 км и зависит от грузонапряженности дороги, количества путей на перегонах и станциях. Границы участков, как правило, совпадают с границами отделений дороги. Координацию работы всех энергоучастков в пределах отделения осуществляет отдел энергоснабжения, а в масштабе всей железной дороги – служба электрификации и энергетического хозяйства при управлении дороги.

Структура и характеристики дистанций контактной сети. В пределах участка энергоснабжения контактная сеть разделяется на дистанции, протяженность которых составляет от 80 до 150 км развернутой длины контактной подвески. Данный параметр определяется путем суммирования длин всех анкерных участков на электрифицированных путях перегонов и станций в границах дистанции. Главной задачей работников дистанции является поддержание всех эксплуатируемых устройств в исправном техническом состоянии, что напрямую влияет на безопасность и бесперебойность движения.

Объем работ и сложность управления дистанцией определяются двумя ключевыми показателями: суточным количеством пар электропоездов и развернутой длиной контактной подвески в километрах. Для количественной оценки вводится параметр «поездо-километры в сутки» – произведение среднего годового количества пар поездов на развернутую длину подвески. На основе этого значения все дистанции делятся на четыре группы сложности: I группа – свыше 10 000, II – от 7 000 до 10 000, III – от 3 500 до 7 000 и IV – до 3 500 поездо-километров в сутки.

Штатная численность персонала дистанции напрямую зависит от присвоенной группы сложности. Расчетная норма затрат труда колеблется от 0,25 до 0,4 человека на 1 км развернутой длины. Типичный штат дистанции включает от 24 до 35 сотрудников: начальник дистанции, старший электромеханик, два бригадира, шестнадцать электромонтеров, пять дежурных водителей автодрезины, водитель автолетучки и уборщица. Такая структура обеспечивает выполнение плановых и аварийно-восстановительных работ.

Инфраструктура и материально-техническое обеспечение дистанции. Для оперативного обслуживания и содержания контактной сети на одной из станций, расположенной в середине обслуживаемого участка, оборудуется дежурный пункт дистанции контактной сети. Его инфраструктура включает специализированные здания и площадки для размещения персонала, техники и материалов. На территории пункта размещаются здание с гаражом, навесы для хранения материалов и изолирующих съемных вышек, платформы с навесами для запаса проводов, тросов и деталей, отдельный гараж для автолетучки, бензохранилище и стеллажи для хранения опор.

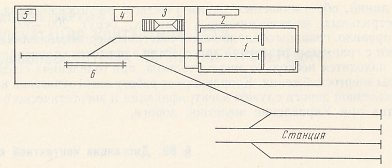

Один из вариантов плана дежурного пункта дистанции контактной сети. На схеме обозначены: 1 – здание с гаражом; 2 – навес для материалов и изолирующих вышек; 3 – платформа с навесом для проводов и тросов; 4 – гараж для автолетучки; 5 – бензохранилище; 6 – стеллажи для хранения опор.

В ряде случаев для размещения дежурных пунктов могут использоваться высвобождаемые помещения локомотивного или вагонного депо, а также здания совмещенных тяговых подстанций или самих участков энергоснабжения. Это позволяет оптимизировать логистику и использовать уже существующую инфраструктуру. Эффективная организация такого пункта является критически важной для минимизации времени реагирования на нештатные ситуации и обеспечения планового ремонтного цикла всего оборудования.

Современные системы диагностики контактной сети, такие как лазерное сканирование и фотограмметрический анализ, позволяют дистанционно выявлять дефекты без остановки движения. Применение новых материалов, например, медных сплавов с повышенной износостойкостью для контактного провода, способствует увеличению межремонтных сроков. Внедрение систем климатического мониторинга помогает прогнозировать и предотвращать повреждения от гололеда и сильного ветра, что особенно актуально для регионов со сложными погодными условиями.

Сведения об авторах и источниках:

Авторы: А. Н. Шемякин А. С. Прудыус.

Источник: Устройство, монтаж и эксплуатация контактной сети и высоковольтных линий электропередачи.

Данные публикации будут полезны инженерам-проектировщикам и строителям контактной сети железных дорог, специалистам служб эксплуатации и ремонта инфраструктуры, а также студентам транспортных и строительных вузов, изучающим конструкции и основы надежности железнодорожных сооружений.
