Подавление помех и защита цепей в телефонном аппарате при импульсном наборе номера

Электромеханический процесс импульсного набора номера сопровождается побочным эффектом в виде возникновения высоковольтных выбросов напряжения или пиков переходного процесса. Эти всплески напряжения образуются каждый раз при размыкании импульсных контактов номеронабирателя, которое вызывает резкое прерывание тока в индуктивной цепи шлейфа. Высокочастотные электромагнитные помехи, характерные для этого процесса, обладают достаточной энергией для воздействия на другие компоненты аппарата, в частности, на цепь вызывного звонка, что приводит к его слабому срабатыванию, известному как подзванивание.

Для компенсации этого нежелательного явления в конструкцию телефонного аппарата вводится специальная цепь антиподзвона. Как наглядно демонстрирует Рис. 2.3, эта цепь часто функционально объединяется с системой подавления звука (Anti-Side Tone Circuit), формируя комплексное решение для защиты слуха пользователя и компонентов аппарата. Ключевым элементом данной защиты являются дополнительные контакты номеронабирателя – S5 и S6, которые механически замыкаются при любом вращении диска, независимо от направления. Это замыкание выполняет две критически важные защитные функции, предотвращая прохождение импульсных помех по чувствительным путям.

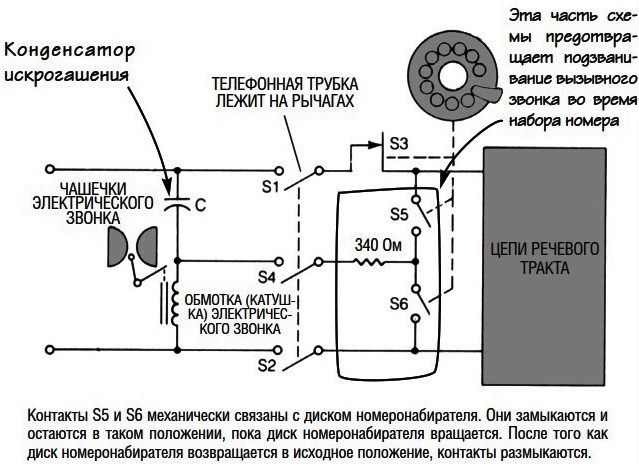

Рис. 2.3. Подавление звуков речи и подзванивания звонка телефона

Во-первых, замыкая голосовую цепь (voice circuit) или местный разговорный тракт, контакты S5 и S6 эффективно шунтируют ее. Это действие блокирует проникновение громких щелчков, сопровождающих генерацию импульсов, в телефонный капсюль (слуховой элемент трубки), защищая тем самым слух абонента. Одновременно данная мера предохраняет чувствительные элементы дифференциальной системы голосового тракта от потенциальных повреждений, вызванных высоковольтными выбросами.

Во-вторых, эти же контакты подключают шунтирующий резистор номиналом 340 Ом непосредственно параллельно катушке вызывного звонка. Такое низкоомное шунтирование создает для высокочастотных помех альтернативный путь с малым сопротивлением, эффективно отводя их от звонка и полностью предотвращая явление подзванивания. Дополнительную роль в подавлении помех играет конденсатор цепи звонка, который в данном контексте функционирует как резистивно-емкостной искрогаситель (RC-снаббер), подавляя искрение на контактах номеронабирателя и продлевая их ресурс.

Таким образом, при повороте дискового номеронабирателя активируется встроенная система защиты, которая через замыкание контактов S5 и S6 автоматически шунтирует наиболее уязвимые элементы аппарата – голосовые цепи и цепь вызывного звонка. Этот продуманный электромеханический алгоритм обеспечивает надежную работу аппарата, защищая его компоненты от разрушительного воздействия собственных коммутационных импульсов и обеспечивая комфорт пользователя, изолируя его от неприятных акустических помех.

Сведения об авторах и источниках:

Авторы: Бигелоу С.Д., Карр Д.Д., Виндер С..

Источник: Энциклопедия телефонной электроники.
