Сбор нагрузок на обрешетку

Обрешетку рассматриваем как двухпролетную неразрезную балку с пролетом l = В = 80 см. Определяем наибольшие изгибающие моменты:

а) для первого сочетания нагрузок (собственный вес и снег):

б) для второго сочетания нагрузок (собственный вес и монтажная нагрузка):

Более невыгодный для расчета прочности бруска — второй случай нагружения.

Так как плоскость действия нагрузки не совпадает с главными плоскостями сечения бруска, брусок рассчитываем на косой изгиб. Составляющие изгибающего момента относительно главных осей бруска равны:

Моменты сопротивления и инерции сечения:

W_x = 21см³; W_y = 21 см³; J_x = 52см⁴; J_y = 52 см⁴.

Наибольшее напряжение:

При расчете по второму случаю нагружения проверка прогиба бруска не требуется. Определим прогиб бруска при первом сочетании нагрузок: Прогиб в плоскости, перпендикулярной скату:

см.

Прогиб в плоскости, параллельной скату:

см.

Полный прогиб: см.

Относительный прогиб:

Стропильные ноги устраивают из досок, брусьев, пластин или бревен. Для изготовления стропил используют бревна небольших диаметров (12-24 см), в то время как для получения пиломатериалов необходимого сечения требуется круглый лес больших диаметров (пиловочник). Расчетное сопротивление изгибу для бревен R_u=1,6 кН/см² больше, чем для досок R_u=1,3 кН/см², а также в бревнах более высокий предел огнестойкости.

Наслонные стропила при правильном их конструировании и устройстве – безраспорная конструкция. Чтобы стропила не вызывали появление распора, надо опорные плоскости врубок в местах опирания стропильных ног на мауэрлаты и прогоны делать горизонтальными и погашать распор, вызываемый продольными усилиями, которые возникают в стропильных ногах, устройством горизонтальных парных схваток или ригелей.

Стропильные ноги при углах наклона кровли α = 10⁰ рассчитывают как балки с горизонтальной осью, а при углах α = 10⁰ — как балки с наклонной осью. Во втором случае постоянную нагрузку, вычисленную на 1 м² поверхности (ската) кровли, делят на cos α, приводя её к нагрузке на 1 м² плана покрытия. Нагрузка на стропильную ногу собирается с грузовой площади, ширина которой равна шагу расстановки стропил.

В случаях, когда пролеты большие, проектируют сборные наслонные стропила, отдельные монтажные элементы которых доставляются на строительную площадку, где производится их укрупнительная сборка и установка на месте.

Расчет сборных наслонных стропил под кровлю из металлочерепицы для здания шириной 5,1+2,1+5,1 = 12,3 м ведем с учетом конструктивной схемы здания. Наружные стены здания – кирпичные, чердачное перекрытие сборное железобетонное, в качестве внутренних опор выступают внутренние несущие кирпичные стены. Угол наклона кровли к горизонту α = 30° (cos α = 0,866; sin α = 0,5). Нормативный снеговой покров — 224 кг/м².

Стропильную конструкцию проектируем из следующих сборочных элементов: обрешетки 1, стропильных ног 2, треугольных безрешетчатых ферм 3, мауэрлатов 4, прогонов 5 и опорных рам 6.

Сборные наслонные стропила

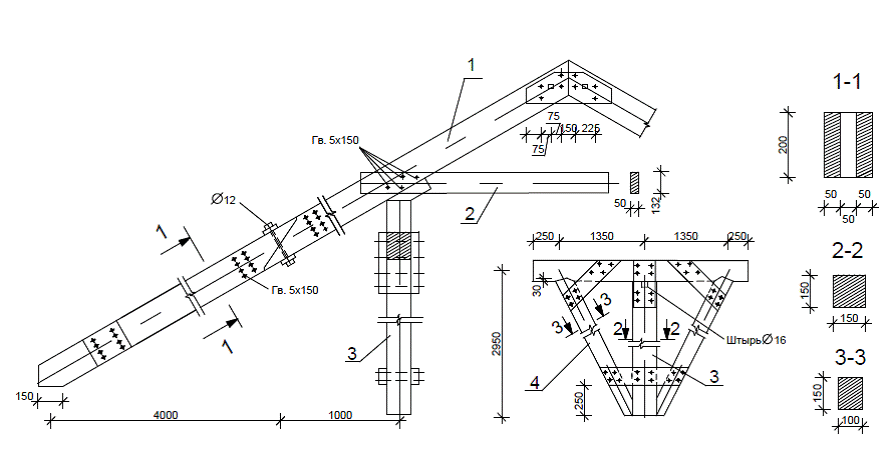

Детали стропильной ноги, фермы, прогона и опорной рамы: 1 – стропильная нога; 2 – ригель; 3 – стойка; 4 — подкос

Шаг расстановки стопил принимаем В = 0,8 м. обрешетку устраиваем из брусков сечением 50 х 50 см, расчет обрешетки аналогичен расчету настила.

Расчёт стропильных ног. Стропильные ноги опираются одним концом на мауэрлат сечением 15 х 15 см, а другим – на консоль треугольной формы. Консоли устроены для уменьшения длины (которая должна быть не более 6.5м) и размеров сечения стропильных ног.

Стропильные ноги сконструированы из двух досок, скреплённых в один монтажный элемент с помощью прокладок на гвоздях. Ось мауэрлата смещена относительно оси стены на 10см. Вначале определяется нагрузка на 1 пог.м горизонтальной проекции стропильной ноги.
