Эволюция и механика балочных мостов: от примитивных конструкций до современных мегаструктур

Балочные мосты представляют собой древнейшую и одновременно наиболее распространенную концепцию в мостостроении. В своем классическом, базовом виде балочный мост — это несущее горизонтальное пролетное строение, статически покоящееся на промежуточных или концевых опорах. Несмотря на внешнюю простоту формы, современные балочные пролетные строения требуют сложнорасчетного инженерного подхода, обеспечивающего устойчивость конструкции при динамическом воздействии разнообразных механических нагрузок.

1. Механика силовых нагрузок и напряженно-деформированное состояние балок. Работа балочного мостового перехода основана на передаче собственного веса конструкции и проходящего транспорта на поддерживающие опоры. В процессе эксплуатации любой балочный мост подвергается комплексу силовых воздействий:

1. Вертикальные нагрузки — вызываются массой самой конструкции (постоянная нагрузка) и весом транспортных средств (динамическая временная нагрузка). Под действием силы тяжести возникают вертикальные сдвигающие силы (сдвиг), которые эффективно перераспределяются между опорами.

2. Горизонтальные силы сжатия и растяжения — образуются при изгибе балки. В стандартной свободно опертой конструкции верхний слой элемента испытывает напряжения сжатия, тогда как нижний пояс работает на растяжение.

3. Кручение (крутильные деформации) — возникает при несимметричном наложении временной нагрузки, когда транспортный поток движется исключительно по одной стороне мостового полотна. В этом случае по всей длине пролета формируются существенные силы скручивания, требующие повышенной жесткости сечения.

Важнейшим конструктивным показателем, определяющим несущую способность и предельный пролет конструкции, является отношение высоты сечения балки к длине пролета (h/L). Если расстояние между опорами превышает допустимый нормативный предел, действующие на балку изгибающие моменты и срезающие усилия становятся чрезмерными, что влечет за собой неизбежную деформацию и разрушение пролетного строения.

Для эффективной борьбы с крутильными напряжениями применяется равномерное распределение нагрузки по нескольким параллельно уложенным элементам.

Рис. 1. Распределение нагрузки поперек нескольких уложенных параллельно балок в автомобильном мосте

На представленном рисунке видно, как полотно моста опирается на четыре равномерно распределенные стальные балки, подведенные к каждому из пилонов. Подобная пространственная схема позволяет сбалансировать возникающий эффект скручивания при неравномерной загрузке полотна и направить вектор совокупной нагрузки строго на опоры.

2. Историко-эволюционный путь: от дерева и камня к железобетону. Историческое развитие мостостроения демонстрирует эволюционный переход от естественных природно-сырьевых материалов к высокопрочным искусственным композитам.

Простые деревокаменные балки. Первейшим балочным мостом, созданным человеком, послужило обычное дерево, упавшее или специально уложенное поперек водной преграды. В данной схеме ствол дерева выполняет функцию простой балки, опирающейся концами на противоположные берега.

С развитием древних цивилизаций на смену древесине пришел камень. Из-за отсутствия технологий производства стали и бетона древние строители укладывали каменные балки на близко расположенные массивные быки.

Рис. 2. Древний мост Люоань (Цюаньчжоу, Китай)

Ярким историческим примером служит мост Люоань (г. Цюаньчжоу, провинция Фуцзянь, Китай), возведенный в 1060 году. Его общая длина превышает один километр, а конструктивная система состоит из 34 каменных опор обтекаемой формы, удерживающих огромные гранитные плиты.

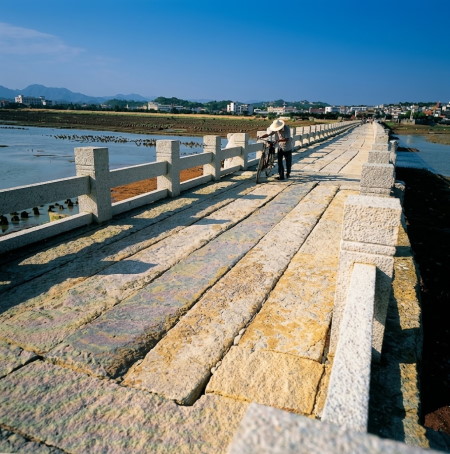

Рис. 3. Конструктивные особенности и массивность балок моста Люоань

Однако каменные балочные мосты обладают крайне низкой конструктивной эффективностью. Из-за высокой плотности камня и его низкой прочности на растяжение при длине балок в 20 метров и толщине, необходимой для выдерживания собственного веса, масса одной гранитной плиты моста Люоань составляет не менее 200 тонн. Чтобы перекрыть каждые 5 метров пролета, древним инженерам требовалось укладывать до 8 массивных каменных балок. В общей сложности на сооружение объекта ушло около 350 гранитных балок, связывающих 46 каменных быков.

Революция преднапряженного бетона и коробчатых сечений. Настоящий прорыв в балочном мостостроении произошел с изобретением преднапряженного железобетона и разработкой коробчатых балок (box girders).

Коробчатая балка представляет собой пустотелую пространственную конструкцию, прямоугольного или трапециевидного поперечного сечения. За счет удаления неработающего бетона из центральной зоны сечения достигается существенное снижение собственного веса при сохранении высочайшей жесткости на изгиб и кручение.

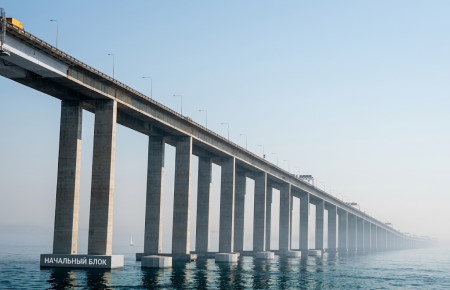

Примером масштабного применения пролетов из преднапряженного железобетона является 13-километровый мост Рио-Нитерой (Бразилия, 1974 г.), где используются легкие и прочные коробчатые балки прямоугольного сечения.

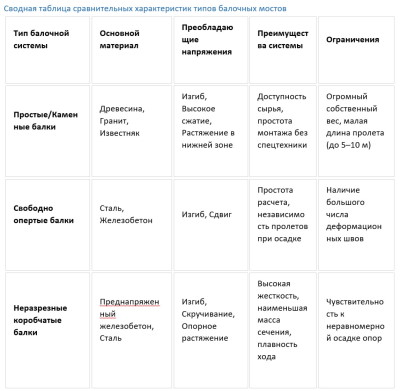

3. Классификация балочных мостовых систем. В современном мостостроении балочные пролетные строения разделяют на три ключевых конструктивно-статических типа:
1. Свободно опертые балки (разрезная система).
2. Неразрезные балки (неразрезная система).
3. Консольные балки.

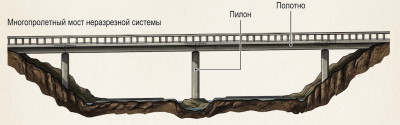

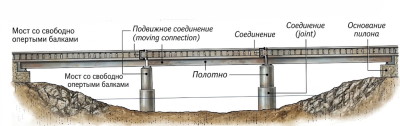

Рис. 4. Схема многопролетного моста неразрезной системы и моста со свободно опертыми балками

Свободно опертые балки. В конструкции со свободно опертыми балками каждый пролет перекрывается отдельной самостоятельной балкой, опирающейся обоими концами на смежные опоры.

Преимущества и области применения:
- Статическая определительность системы (осадка опор не вызывает дополнительных внутренних напряжений в балке).
- Удобство индустриального монтажа и возможность стандартизации элементов одинаковой длины.
- Применяется при необходимости устройства многопролетных мостов с подвижными деформационными швами.

Неразрезные балки. Неразрезная балка перекрывает сразу несколько пролетов, представляя собой единую сплошную конструкцию, непрерывно лежащую на множестве опор.

Преимущества и эксплуатационные характеристики:
- Более благоприятное перераспределение изгибающих моментов: над промежуточными опорами возникают отрицательные изгибающие моменты, что снижает пролетные положительные моменты.
- Растягивающее усилие концентрируется преимущественно в верхней части поперечного сечения балки над опорой, что позволяет эффективно армировать верхнюю зону.
- Повышенная жесткость и меньшая прогибаемость под поездной и автомобильной нагрузкой.

4. Сооружение современнейших мегаструктур и мегабалок. Модульный принцип балочной конструкции, при котором балка, опирающаяся с двух сторон на пилоны или опоры, может повторяться многократно, позволяет создавать мостовые переходы практически неограниченной протяженности.

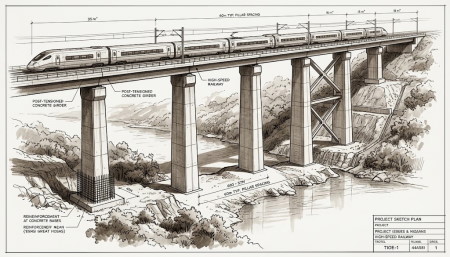

Рис. 5. Модульные балочные конструкции и мегабалки современных эстакад

В XXI веке интеграция высокопрочных бетонов, автоматизированных балочно-укладочных комплексов и технологии преднапряжения арматуры позволила строить рекордные по длине мостовые эстакады — мегабалочные мосты.

Самым протяженным мостом в мире на сегодняшний день является Данъян-Куньшаньский гранд-бридж (Китай), длина которого составляет рекордные 165 километров. Данное грандиозное сооружение представляет собой именно балочный мост, состоящий из сотен и тысяч типовых преднапряженных бетонных коробчатых балок, последовательно уложенных на многочисленные железобетонные опоры.

Таким образом, прошла эволюция от примитивного деревянного бревна до высокотехнологичных преднапряженных железобетонных коробчатых балок. Это позволило балочной системе оставаться фундаментальной основой современного транспортного мостостроения.

Сведения об авторах и источниках:

Авторы: Эдвард Денисон, Йан Стюарт и др.

Источник: Как читать мосты

Данные публикации будут полезны студентам строительных и инженерных специальностей, начинающим специалистам в области гражданского проектирования и мостостроения, а также всем, кто интересуется историей архитектуры и развитием транспортной инфраструктуры.
