Архитектура и статика вантовых мостов: синергия инженерии и эстетики

Введение: Междисциплинарный синтез архитектурной формы и инженерной статики. Современное мостостроение представляет собой сложную междисциплинарную область научно-практического знания, находящуюся на стыке структурной механики, теории упругости, материаловедения и архитектурно-градостроительного формообразования. Эстетическое восприятие крупнопролетного мостового перехода определяется не только его геометрическими масштабами, но и уровнем гармоничной интеграции каждого структурного компонента: пилонов, вантовых систем, балок жесткости и массивных опорных фундаментов. В исторической эволюции большепролетных конструкций именно вантовые системы продемонстрировали наивысшую статическую эффективность в сочетании с богатым потенциалом визуальной выразительности.

Однако достижение истинного синтеза между инженерной целесообразностью и эстетической выразительностью требует фундаментального понимания законов распределения нагрузочных усилий, изгибающих моментов и пространственной жесткости. Градостроительный контекст, гидрогеологические условия и ландшафтная топография диктуют необходимость индивидуального проектирования, при котором архитектурная концепция не должна вступать в системное противоречие с жесткими требованиями строительной механики и экономической рациональностью.

Сравнительный анализ градостроительных концепций: Дюссельдорфская школа и переход Honshu-Shikoku. Ярким и эталонным примером успешной реализации градостроительного ансамбля является знаменитая «семейка мостов» в Дюссельдорфе (Düsseldorfer Brückenfamilie). Каждое из сооружений данного комплекса обладает выраженной индивидуальностью архитектурного силуэта, сохраняя при этом общую стилистическую и конструктивно-технологическую преемственность. Дюссельдорфская школа мостостроения убедительно продемонстрировала, как вариативность геометрической схемы рассейки вант (веерная, полувеерная и арфовая системы) в сочетании с поиском пропорций пилонов позволяет адаптировать мостовой переход к конкретным пространственным условиям реки Рейн без нарушения композиционного единства среды.

В противоположность целостному градостроительному подходу дюссельдорфских инженеров, масштабный мостовой переход Honshu-Shikoku в Японии представляет собой принципиально иную концептуальную парадигму. Этот гигантский инфраструктурный проект стал результатом объединения практически всех известных типов длиннопролетных мостовых несущих систем: висячих, вантовых, комбинаций сквозных ферм и неразрезных балок. Несмотря на высочайший уровень японской строительной инженерии и безупречное качество материально-технического исполнения, стремление совместить множественные статические схемы в рамках единого транспортного коридора привело к визуальной фрагментарности. Отсутствие единой стилистической доминанты подтверждает тезис о том, что чисто технический суммирующий подход без общей архитектурно-композиционной концепции не способен сформировать гармоничный градостроительный ансамбль.

Профессиональная роль архитектора в процессе мостового проектирования. Степень и глубина привлечения архитекторов к созданию мостовых сооружений варьируются в широком диапазоне и напрямую зависят от их компетенции в области транспортного строительства, а также от сложности конкретного объекта. Основная функция архитектора в данном контексте заключается не в навязывании внешних декоративных форм, а в глубоком поиске адекватной пластической выразительности несущих элементов — в первую очередь пространственных пилонов и промежуточных опор.

Выдающимся примером плодотворного взаимодействия инженера и архитектора служит мост Kniebrücke в Дюссельдорфе. В строгих и лаконичных линиях его пилонных конструкций отчетливо прослеживается влияние известного градостроителя и архитектора Фридриха Таммса (Friedrich Tamms), который смог придать несущим стойкам монументальную гармонию без увеличения их материалоемкости.

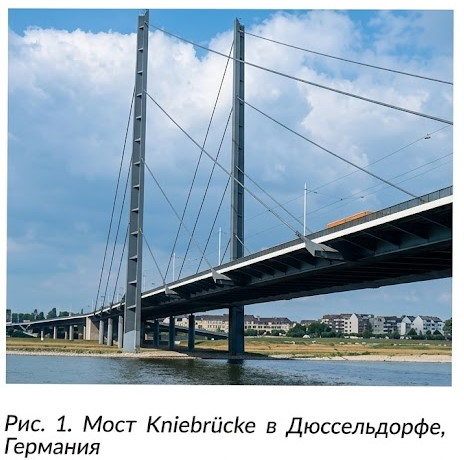

Рис. 1. Конструктивно-пластическое решение пилонов моста Kniebrücke в Дюссельдорфе

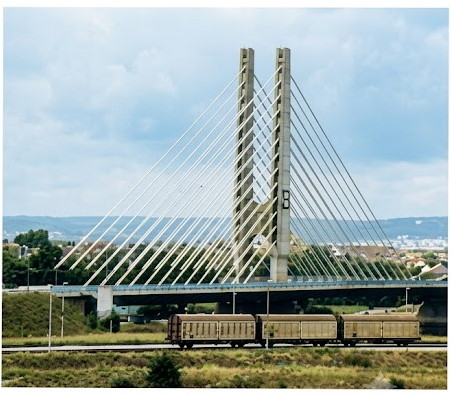

Не менее впечатляющий результат был достигнут архитектором Гердом Лохмером (Gerd Lohmer) при разработке пилонов моста Hoechst через реку Майн. Лохмер, специализировавшийся на транспортных сооружениях, продемонстрировал виртуозное владение пластикой железобетона и стали, создав органичную форму, точно отражающую траектории внутренних напряжений.

Рис. 2. Пространственная архитектоника пилонов моста Hoechst через реку Майн

Глубокое понимание статических схем и законов работы большепролетных конструкций позволило Герду Лохмеру оказать ключевое влияние на выбор фундаментального инженерного решения для моста Severin в Кельне. Первоначальный вариант проекта предусматривал традиционную симметричную двухпилонную схему, которая создавала визуальный конфликт с близлежащей доминантой — Кельнским кафедральным собором.

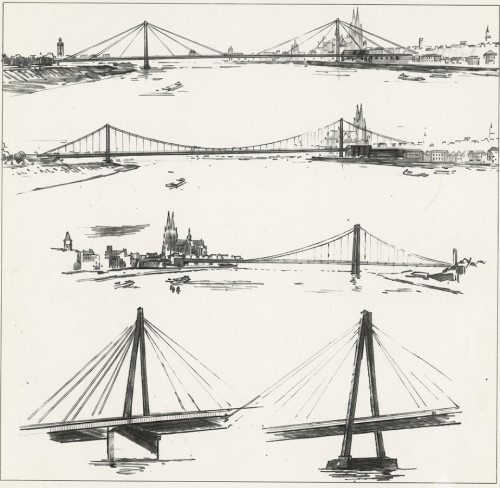

Рис. 3. Первоначальный проект моста Severin с симметричной двухпилонной статической схемой

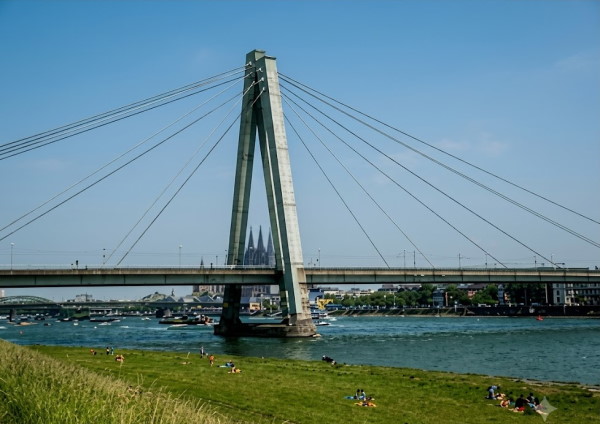

Рис. 4. Реализованный асимметричный однопилонный вантовый мост Severin в Кельне

Лохмер решительно доказал, что близость великого памятника готической архитектуры требует кардинально нового подхода: отказа от симметрии в пользу асимметричной вантовой системы с единым A-образным пилоном, смещенным к противоположному берегу. Это решение не только успешно решило градостроительную задачу сохранения панорамы собора, но и стало новым словом в теории проектирования вантовых систем.

Границы архитектурной амбиции: Проблема компетенции и статические риски. Анализ приведенных сооружений позволяет сделать вывод: участие архитектора в мостостроении максимально эффективно лишь тогда, когда специалист обладает глубокими базовыми знаниями в области сопротивления материалов, строительной механики и динамики сооружений. К сожалению, в современной практике нередко встречаются случаи, когда известные архитекторы привлекаются к проектированию сложных мостовых переходов, не имея профильного инженерного опыта и полагаясь исключительно на авторский формообразующий почерк. За весьма редкими исключениями результаты подобных экспериментов оказываются сомнительными как с точки зрения статической логики, так и с позиции экономической целесообразности.

Наиболее характерной и дискуссионной иллюстрацией данной проблемы является веерообразный вантовый мост Аламильо (Puente del Alamillo) в Севилье, возведенный по проекту архитектора Сантьяго Калаттравы (Santiago Calatrava).

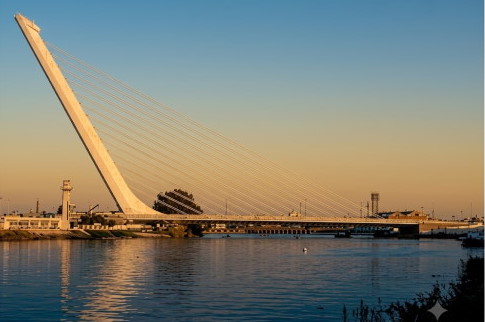

Рис. 8. Вантовый мост Аламильо с наклонным пилоном в Севилье

Согласно первоначальному градостроительному замыслу, сооружение должно было выполнять роль не только мостового перехода через реку Гвадалквивир, но и являться главной архитектурной доминантой Всемирной выставки 1992 года (EXPO '92). Данная репрезентативная цель была достигнута: выразительный наклонный пилон высотой 142 метра, отклоненный от вертикали на 58°, производит сильное эстетическое впечатление на наблюдателей.

Однако с точки зрения структурной механики данный объект содержит серьёзное противоречие. В классических вантовых системах наклонный пилон уравновешивается системой анкерных вант (оттяжек), передающих растягивающие усилия на противоположный фундамент. В проекте Аламильо, вопреки статической логике, задние вантовые оттяжки отсутствуют. Для компенсации огромного изгибающего момента Mb и предотвращения опрокидывания конструкции потребовалось устройство колоссальных по объему монолитных железобетонных фундаментов и использование пилона с тяжелым сталежелезобетонным заполнением. Экстремальный рост материалоемкости и сметной стоимости привел к тому, что от строительства второго симметричного моста на противоположной стороне острова по финансовым соображениям пришлось отказаться.

Экономическая целесообразность и компромисс в градостроительном контексте. Вопрос о допустимом пределе дополнительных финансовых затрат ради достижения архитектурной выразительности остается одним из наиболее острых в современной инженерной экономике. Дополнительное финансирование эстетических решений оправдано лишь тогда, когда оно приносит городу значительный градостроительный или социальный эффект.

Ярким примером осознанного согласия городских властей на существенные дополнительные расходы ради формирования уникального городского силуэта является вантовый мост Эразма (Erasmusbrug) в Роттердаме.

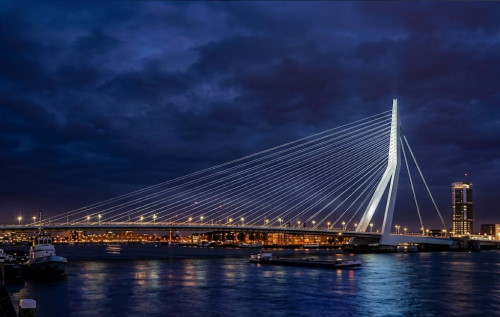

Рис. 9. Вантовый мост Эразма в Роттердаме с асимметричным изломанным пилоном

Муниципалитет Роттердама принял решение профинансировать сложное инженерное решение — асимметричный пилон с характерным изломом («Лебедь»), требовавший усложненного узла анкеровки и дополнительных расчетов на аэродинамическую устойчивость. В данном случае масштабные инвестиции полностью оправдали себя: сооружение превратилось в национальный символ и драйвер развития всей прилегающей портовой зоны.

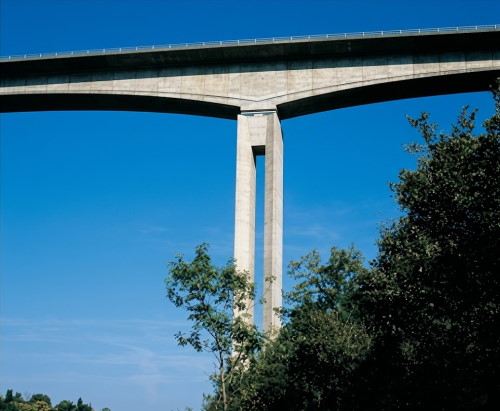

Рис. 10. Пример гармоничной интеграции архитектурно-конструктивных деталей в вантовом мостостроении

Как показывает практика, оптимальный результат достигается тогда, когда взаимопонимание и паритетное сотрудничество квалифицированных инженеров-строителей и архитекторов позволяют создавать эстетически безупречные и статически убедительные решения при умеренных затратах на разработку архитектурных деталей.

Заключение: Приоритет статической концепции в инженерном проектировании. Проведенный анализ позволяет сформулировать ключевой вывод: определяющий выбор статической концепции большепролетного мостового сооружения должен всегда оставаться в ведении компетентного инженера-мостовика. Архитектурное сопровождение незаменимо на этапах гармонизации пропорций, адаптации объекта к городскому ландшафту и детальной пластической проработки элементов. Однако фундаментальные параметры — от выбора схемы раскладки вант до расчетов предельных состояний, устойчивости форм и динамической жесткости — подчиняются строгим законам физики деформируемого твердого тела, игнорирование которых недопустимо ни при каких художественных замыслах.
