Эстетика мостовых конструкций: синтез инженерии и архитектуры

Проектирование искусственных сооружений представляет собой не только сложную инженерно-техническую задачу, но и высокое архитектурное искусство. Эстетическая выразительность мостового перехода формируется на стыке конструктивной целесообразности, рационального использования материалов и гармоничной интеграции объекта в окружающий ландшафт. В современной академической дискуссии о мостостроении особое внимание уделяется вопросу баланса между прочностными расчетами, экономичностью и визуальным восприятием. Применение оригинальных пространственных форм, оптимизация статических схем и проработка узловых элементов позволяют создавать сооружения, сочетающие структурную надежность с высокой эстетической ценностью.

Архитектурно-конструктивные решения балочных и рамных мостов. Даже при проектировании типовых и рядовых объектов мостостроения эстетическая составляющая играет ключевую роль. Ярким примером эффективного сочетания архитектурной формы и инженерной логики служит рамный виадук Бурран (Bouran) в городе Родез (Франция). При разработке проекта опорных частей конструкторы отказались от традиционных массивных быков в пользу динамичной пространственной системы.

Оптимальным решением в данном случае стало выполнение опор в виде двух параллельных гибких стоек. Такая статическая схема позволила существенно снизить жесткость опорного узла в продольном направлении и исключить возникновение значительных горизонтальных усилий от усадки бетона, ползучести бетона и температурных колебаний пролетного строения.

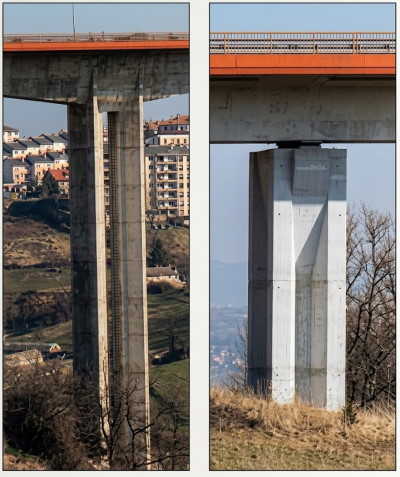

Рис. 3. Виадук Бурран: конструктивная схема опор в виде двух параллельных гибких стоек

В мостостроительной практике подобный инженерный подход получил широкое развитие. В зависимости от пролета, высоты опоры и действующего эквивалентного момента гибкие стойки могут проектироваться с различными геометрическими параметрами поперечного сечения:

- Толстостенные прямоугольные стены с сплошным сечением, обеспечивающие устойчивость при внецентренном сжатии.
- Коробчатые поперечные сечения, обладающие высоким моментом инерции при минимальном расходе строительных материалов.
- Двутавровые поперечные сечения, эффективные при восприятии изгибающих моментов в главной плоскости.

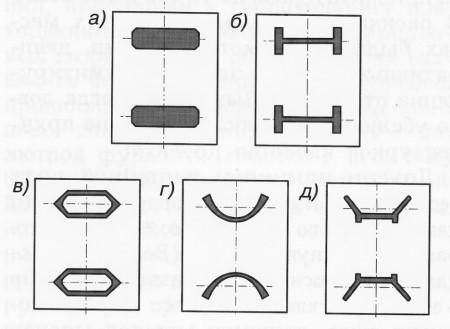

Рис. 4. Типы поперечных сечений опорных стоек: а — коробчатое сечение; б — двутавровое сечение; в, г — тонкостенные дугообразные элементом

Эволюция данной концепции прослеживается на мостовом переходе через реку Сен-Дени на острове Реюньон (Réunion). При сооружении опор здесь была реализована идея применения парных дугообразных тонкостенных железобетонных стоек. Такое геометрическое решение позволило обеспечить необходимую жесткость конструкции и предотвратить продольный изгиб с заданным коэффициентом устойчивости.

Переменная толщина стенок по высоте опоры гарантирует строгое положение центра тяжести сечения между двумя стойками при воздействии временных и постоянных нагрузок. Аналогичная концепция пространственной организации опор была усовершенствована и повторно реализована при строительстве виадука Бурран, где несущие конструкции образованы из устойчивых парных стоек. Несмотря на кажущуюся визуальную лаконичность, сооружение обладает выразительным силуэтом, пропорциональностью и архитектурной элегантностью.

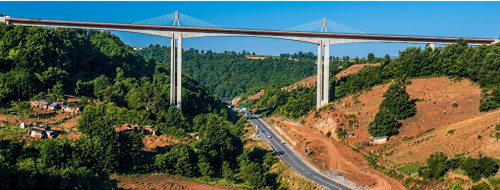

Рис. 5. Опоры виадука Бурран из парных стоек

Арочные мостовые переходы: от круговой геометрии к полигональным формам. Арочные системы традиционно относятся к наиболее эстетичным формам искусственных сооружений благодаря естественной передаче усилий распора на опорные массивы или затяжку. Однако выбор конкретного очертания оси арки оказывает определяющее влияние как на напряженно-деформированное состояние структуры, так и на ее визуальное восприятие.

При проектировании мостового перехода в живописной местности Антрна (Antrenas, Франция), на узле пересечения автомагистралей, архитектор и инженеры изначально предложили комбинированную арочную систему. Первоначальное инженерное решение предусматривало сталежелезобетонную конструкцию, включающую:

1. Предварительно напряженную железобетонную плиту проезжей части, воспринимающую местную нагрузку.
2. Стальную трубчатую арку кругового очертания, работающую преимущественно на внецентренное сжатие.
3. Надарочную строечную систему, выполненную в виде пространственной треугольной фермы или решетки из стальных труб.

Однако в процессе оптимизации проекта от круговой оси отказались в пользу полигонального очертания. В конечном итоге была применена полигональная арочная конструкция, которая показала себя эстетически и конструктивно гораздо более эффективной, чем классическая круговая арка.

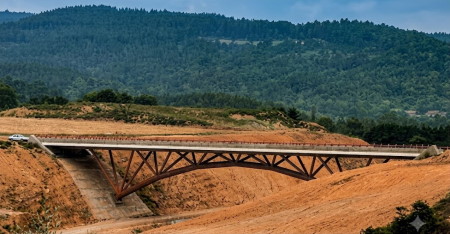

Рис. 6. Полигональная арочная конструкция моста в местности Антрна

Влияние профессиональной культуры и опыта инженера на качество узлов. Проект арочного моста в Ла-Рош-Бернар (La Roche-Bernard, рис. 7) наглядно подтверждает критическую важность таких факторов, как профессиональная культура, личный опыт и архитектурное образование инженера-проектировщика.

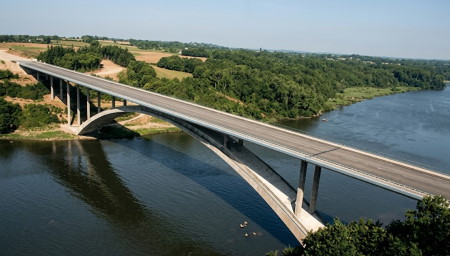

Рис. 7. Арочный мост в Ла-Рош-Бернар

По своей сути данный проект представляет собой адаптацию и повторное использование концепции, ранее предложенной для двухполосного железобетонного арочного моста Шатобриан (Chateaubriand) с пролетом L = 260 м через реку Ран. В конструкции моста Шатобриан применена облегченная сталежелезобетонная затяжка, совмещенная с проезжей частью.

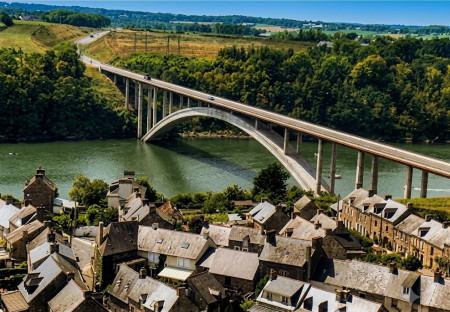

Рис. 8. Мост Шатобриан через реку Ран: гармония арки и берегового ландшафта

Мостовой переход в Ла-Рош-Бернар имеет расчетный пролет на 60 м короче своего прототипа, но при этом отличается увеличенной шириной габарита, так как спроектирован под четыре полосы движения (по две в каждом направлении). Благодаря увеличенной ширине подмостового габарита и изменению пропорций пятовых шарниров удалось создать сооружение с высокой монументальностью и выразительностью.

В процессе работы над этими объектами колоссальное значение имел опыт, полученный при возведении моста Трелен (Trellins). Мост Трелен проектировался исключительно мостовиками-расчетчиками без привлечения архитекторов. В результате узлы сопряжения несущей арки с массивными фундаментными блоками оказались визуально несовершенными: верхняя граница арки резко сходится с прямоугольным фундаментом под острым углом, что нарушает плавность пластического контура и создает впечатление конструктивной незавершенности.

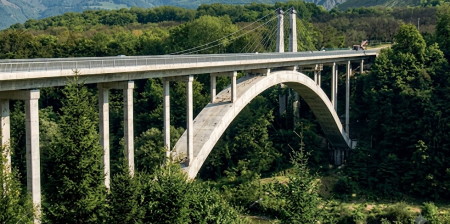

Рис. 9. Узел сопряжения арки с фундаментом на мосту Трелен: визуальный диссонанс сопряжения

При проектировании моста Шатобриан данный градостроительный и пластический недостаток был устранен благодаря междисциплинарному сотрудничеству инженеров с архитекторами. Вуты арки получили плавное очертание, естественным образом переходящее в массив опор. Однако при реализации проекта возник неизбежный гидрологический фактор: средний уровень воды в реке оказался выше расчетных показателей. В результате пятовые шарниры и усовершенствованные узлы оказались затопленными, и визуальный эффект от проектного улучшения остается скрытым под водой большую часть года.

Эстетика длиннопролетных и вантовых мостовых систем. На противоположном конце масштабно-пространственной шкалы находятся длиннопролетные мосты — большепролетные вантовые и висячие системы. В этих сооружениях масштаб сам по себе формирует восприятие грандиозности и монументальности.

С точки зрения технической эстетики, большепролетные мосты поддаются гармоничному проектированию легче, чем небольшие путепроводы. При увеличении длины основного пролета формы всех элементов практически полностью определяются законами строительной механики, аэродинамической устойчивостью и эффективностью работы материалов. Произвольные формообразовательные фантазии здесь невозможны или приводят к многократному удорожанию строительства.

Вместе с тем реализация таких проектов требует высокой точности. Любая ошибка в выборе статической схемы или формы пилонов способна вызвать проблемы аэродинамической неустойчивости (галопирование, флаттер) или нарушить визуальную целостность объекта.

Выдающимся примером синтеза науки и искусства является вантовый мост Нормандия (Normandie) во Франции. Сооружение проектировалось с учетом экстремальных ветровых нагрузок и динамических воздействий, а также с условием полного уравновешивания постоянных нагрузок от собственной массы.

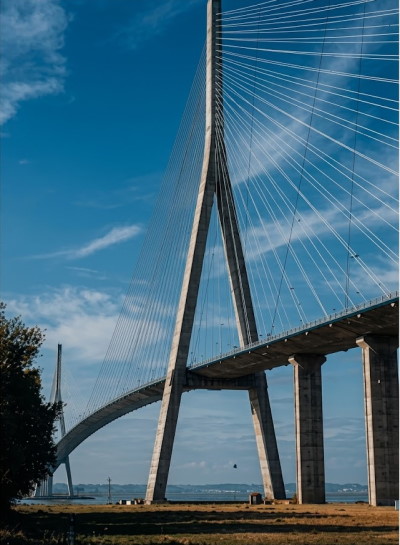

Рис. 10. Вантовый мост Нормандия: аэродинамический профиль балки жесткости и A-образные пилоны

Высокий эстетический результат моста Нормандия был достигнут благодаря двум определяющим проектным концепциям:

- Единая обтекаемая форма сечения: сохранение по всей длине — от устоя до устоя — аэродинамического замкнутого коробчатого профиля балки жесткости, снижающего лобовое сопротивление воздуху.

- Совершенный динамический контур: применение элегантных A-образных пилонов с переменным сечением стойки, подчеркивающих передачу усилий от вантовой системы на основание.

Все элементы моста Нормандия воспринимаются как единый монолитный организм. Привлечение архитекторов к детальной проработке пластики опор, геометрии узлов анкеровки вантов и сопряжения стоек пилона позволило достичь редкого единства инженерного расчета и эстетической формы.

Принципы рационального формообразования в мостостроении. Подводя итог анализу роли эстетики в конструктивном проектировании, целесообразно обратиться к фундаментальной рекомендации выдающегося немецкого инженера Йорга Шлайха (Jörg Schlaich):

«Инженеры должны избегать повторяющихся штампованных конструкций, которые при многократном воспроизведении становятся скучными и монотонными, даже если они обладают правильными техническими пропорциями и выполнены с высоким качеством».

При этом стремление к новизне не должно приводить к созданию надуманных и нелогичных пространственных форм. Конструктивная эффективность, выраженная даже в рамках классических статических схем (балочных, ферменных, арочных или вантовых), предоставляет проектировщику широчайший диапазон гармоничных решений. Главная задача инженера и архитектора — достичь эстетической выразительности, элегантности и полного соответствия сооружения окружающему ландшафту, избегая оригинальности как самоцели.
