Эстетика и конструктивная эффективность в мостостроении

Введение: Синтез инженерной мысли и архитектурного искусства. Современное мостостроение представляет собой квинтэссенцию инженерной науки, концентрированное выражение того, что известный исследователь Давид Биллингтон определяет как «строительное искусство» (structural art). Мост — это не просто утилитарное транспортное сооружение, обеспечивающее связность инфраструктуры, но и ключевой элемент архитектурного ландшафта, формирующий пространственную среду на десятилетия вперед.

Однако в современной практике мостового проектирования наблюдается выраженный диссонанс. С одной стороны, в ряде случаев мостовые сооружения проектируются исключительно в соответствии с эстетической дерзостью и фантазией архитекторов, без должного учета особенностей распределения действующих нагрузок, специфики работы материалов и общей конструктивной эффективности. Подобный подход приводит к созданию визуально вызывающих, но технически нелогичных проектов. Высокая стоимость подобного конструктивного абсурда является неприемлемой для общества, сталкивающегося с множеством актуальных социально-экономических задач.

С другой стороны, ответственность за сложившееся положение дел в равной степени несут и сами инженеры-проектировщики. В течение длительного времени в отрасли доминировал строго утилитарный, экономически детерминированный подход, приведший к массовому возведению однотипных, эстетически выразительных монотонных и скучных конструкций. Инженерное сообщество не сумело своевременно адаптироваться к сдвигу общественных приоритетов от абсолютной функциональности к высокому эстетическому и экологическому качеству городской и природной среды.

Теоретические основы гармоничного проектирования. Элегантность и архитектурная выразительность мостового сооружения не должны являться следствием поверхностного декорирования или абстрактного полета воображения. Настоящая красота моста проистекает из его конструктивной эффективности — оптимального выбора внешних геометрических форм, соответствующих характеру и вектору действия силовых факторов (статических, динамических, ветровых и сейсмических нагрузок).

Проектирование не должно сводиться исключительно к математическому расчету предельных состояний, проверке ширины раскрытия трещин или составлению нормативно-технических условий. Проектировщик должен обладать широкой профессиональной культурой, в которой искусство, архитектура и знание механики деформируемого твердого тела образуют единый методологический базис.

Ключевые критерии эстетико-конструктивного синтеза:
1. Конструктивная правдивость: Форма пролетного строения и опор должна наглядно отражать эпюры изгибающих моментов и перерезывающих сил.

2. Контекстуальная интеграция: Геометрия сооружения должна находиться в гармоничном соотношении с топографией, гидравлическими особенностями водотока или ландшафтом пересекаемой магистрали.

3. Экономическая и технологическая целесообразность: Применение рациональных методов возведения (например, поворотно-надвижных систем или навесного бетонирования), минимизирующих воздействие на существующие транспортные артерии.

Анализ практических решений: От идеи к реализации. Настоящая статья не претендует на формирование универсального алгоритма создания идеального сооружения, поскольку инженерное творчество предполагает множество вариативных путей. Ниже рассмотрены характерные примеры проектирования малых и больших мостовых сооружений, реализованных в тесном сотрудничестве инженеров-конструкторов и архитекторов.

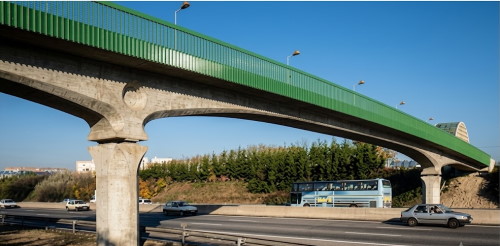

Пешеходный мост через автомагистраль А4 в Champs-sur-Marne. Ярким примером успешного решения локальной инфраструктурной задачи является пешеходный мост, пересекающий автомагистраль А4 в Champs-sur-Marne (Франция).

В качестве несущей системы было выбрано пролетное строение из предварительно напряженного железобетона, выполненное в виде неразрезной плиты, усиленной центральным ребром переменной высоты. Поперечное сечение пролетного строения адаптировано к распределению пролетных и опорных изгибающих моментов, что позволило оптимизировать расход высокопрочной арматуры и бетона.

Рис. 1. Конструктивная схема и поперечный профиль пешеходного моста в Champs-sur-Marne

С точки зрения технологии производства работ, строительство моста осуществлялось методом сборки половинных секций пролетного строения на обочинах автомагистрали с их последующим поворотом на опорных частях в проектное положение. Данное решение исключило необходимость перекрытия движения по автомагистрали А4, обеспечив высокий уровень безопасности и экономическую эффективность строительства.

Для придания конструкции пространственной легкости и сопряжения пролетного строения с геометрией промежуточных опор были предусмотрены фаски, срезающие нижние углы центрального ребра по мере изменения его высоты вдоль пролета.

Эволюция инженерных решений: Учет предшествующего опыта. Архитектурно-конструктивное решение моста в Champs-sur-Marne базировалось на анализе опыта ранее спроектированных сооружений. В частности, аналогичный прием оптимизации фасадного контура применялся при строительстве моста через реку Лот в районе La Mothe на автомагистрали А75.

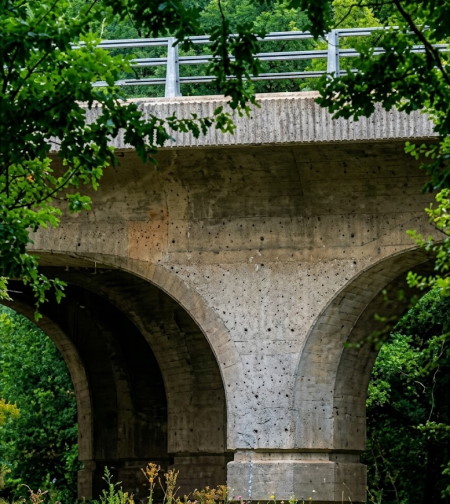

Рис. 2. Мост через р. Лот в La Mothe: схема переменного профиля пролетного строения с усеченным объемом

В проекте моста в La Mothe непрерывный фасадный контур пролетного строения имел усеченный объем снизу с плавно исчезающей фаской. Однако в ходе бетонирования монолитных железобетонных конструкций возникли серьезные технологические трудности: обеспечение качественного уплотнения бетонной смеси в зонах с исчезающей геометрией фаски оказалось крайне затруднительным. Это привело к образованию дефектов поверхности бетона и снижению эстетических показателей.

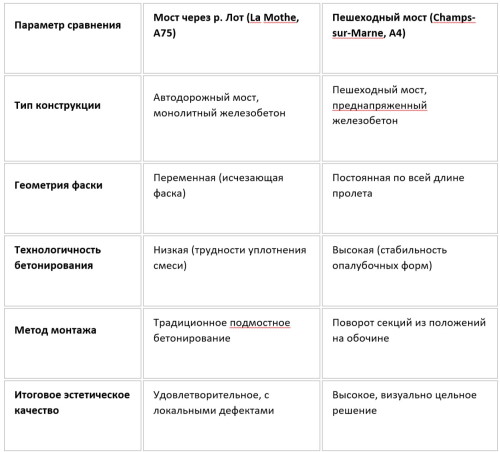

Таблица. Сравнительный анализ конструктивно-технологических решений

Учтя негативный технологический опыт объекта в La Mothe, проектировщики моста в Champs-sur-Marne приняли решение сохранить постоянную геометрическую фаску по всей длине пролетного строения. Это позволило сохранить визуальную облегченность балки и одновременно обеспечить высокое качество бетонирования. Данный пример демонстрирует, что критический анализ прошлых ошибок и непрерывный трансфер опыта являются важнейшим фактором профессионального развития инженера-мостовика.

Экономические и заказные ограничения в архитектурном проектировании. Процесс создания мостового сооружения — это всегда компромисс между инженерной идеальностью, эстетическими устремлениями и жесткими бюджетами, устанавливаемыми заказчиком.

При разработке первоначального эскизного проекта моста в Champs-sur-Marne для придания конструкции максимальной визуальной невесомости была предложена концепция, восходящая к традициям французского каменного мостостроения (например, историческому мосту Пон-Нёф в Тулузе). Концепция предусматривала устройство сквозных сквозных круглых отверстий (разгрузочных люнет) в центральном ребре пролетного строения над опорными зонами.

Однако на этапе согласования финансовой документации заказчик отклонил данное решение, поскольку усложнение армирования и опалубочных работ привело бы к удорожанию сметной стоимости строительства приблизительно на 10 000 долларов США.

В качестве альтернативного компромисса в окончательном проекте в надпорочных зонах были выполнены декоративные круглые элементы небольшой глубины, имитирующие сквозные отверстия. Данный эпизод наглядно иллюстрирует практическую проблему: аргументация высокой стоимости эстетических решений требует от инженера и архитектора не только технической грамотности, но и умения обосновать долгосрочную ценность пространственного качества сооружения для общества.

Заключение. Современное мостостроение требует от специалиста выхода за рамки узкоспециализированных расчетов. Настоящий прогресс в области транспортного строительства возможен только при условии гармоничного объединения фундаментальных законов строительной механики, современных материалов и глубокого понимания архитектурной формы. Опыт проектирования рассмотренных объектов подтверждает, что эффективная совместная работа инженеров и архитекторов позволяет создавать сооружения, сочетающие в себе надежность, экономичность и высокую эстетическую ценность.

Сведения об авторах и источниках:

Авторы: Эдвард Денисон, Йан Стюарт и др.

Источник: Как читать мосты

Данные публикации будут полезны студентам строительных и инженерных специальностей, начинающим специалистам в области гражданского проектирования и мостостроения, а также всем, кто интересуется историей архитектуры и развитием транспортной инфраструктуры.
