Принципы проектирования несущих систем: функциональные требования, архитектоника и эстетика конструкций

В современном строительном искусстве проектирование сооружений представляет собой сложный синтез инженерных расчетов, материаловедения, эргономики и архитектурной выразительности. Любая искусственная структура создается для удовлетворения материальных и духовных потребностей человека. Достижение этой цели оптимальным путем выступает главным методологическим критерием в работе инженера-проектировщика.

Функциональные требования к зданиям и сооружениям определяются нормативно-техническими условиями, регламентирующими предельные расчетные нагрузки, температурные воздействия, параметры эксплуатационной пригодности, а также допустимые пределы деформаций. Несущие системы современных сооружений отличает высокое типологическое разнообразие: в практике применяются балки, плиты, рамы, арки, подвески, оболочки, тентовые покрытия и пневматические (надувные) каркасы. Независимо от выбранной конструктивной схемы, сооружение должно обладать ясной статико-динамической формой, вселять ощущение визуальной стабильности, прочности и надежности. Чрезмерно усложненные, сенсационные формы часто выступают лишь продуктом субъективного авторского амбициозма и практически никогда не выдерживают жесткой проверки временем.

Формообразование несущей системы напрямую обусловлено физико-механическими свойствами применяемых строительных материалов. Каменная и кирпичная кладка требует традиционных массивных, работающих преимущественно на сжатие форм, что принципиально отличается от возможностей, которые предоставляют сталь, монолитный железобетон или клееная древесина.

Широко известная архитектурная максима «функция определяет форму», сформулированная Луисом Салливаном, при буквальном и узкотехнократическом толковании приводит к упрощенческому пониманию среды. Сооружение обязано удовлетворять комплексу требований, включающему санитарно-гигиенические нормы, физический комфорт, безопасность и пространственную уютность. Инженер-строитель обязан комплексно учитывать физику здания — обеспечивать нормативные теплотехнические, климатические и акустические параметры, способствующие нормальной жизнедеятельности людей. При этом комфорт среды неизбежно включает в себя и благоприятное эстетическое восприятие.

Теоретические основы и направления эстетики конструкций. Вопрос о природе прекрасного и критериях гармонии в искусстве строительства занимал мыслителей на протяжении всей истории цивилизации. Эстетическое качество инженерной конструкции — это не случайный атрибут, а следствие соблюдения закономерностей закономерного формообразования. Великие зодчие Античности, такие как Пифагор и Марк Витрувий Поллион, а также мастера эпохи Возрождения — Леон Баттиста Альберти, Андреа Палладио и Филиппо Брунеллески — заложили фундаментальные направления гармоничного проектирования. Они переносили «законы звуковой гармонии» на геометрию зданий, доказывая, что пространственные пропорции подчиняются закономерностям, аналогичным музыкальным интервалам.

Рис. 1. Анализ пропорциональных соотношений в классической архитектуре

В современную эпоху узкого прагматизма фундаментальные эстетические ориентиры проектирования требуют возрождения и научного переосмысления. Сохраняют свою актуальность фундаментальные направления эстетики конструкций, прошедшие многовековую апробацию.

Пространственные пропорции и математические закономерности. Гармонизация пространственных форм достигается четко выверенным соотношением основных габаритных размеров конструкции: длины, ширины и высоты, а также за счет сбалансированного ритма масс и пустот, закрытых плоскостей и оконных проемов, участков света и тени. В несущих системах, аналогично академической музыке, фундаментальное значение имеют гармонические пропорции:

- 1:2 — октава;
- 2:3 — квинта;
- 3:5 — секста.

Особое место в теории композиции занимает Золотое сечение (обозначаемое греческой буквой φ ≈ 1,618, где обратное отношение b:a = 0,618), а также геометрические построения на основе правильного пятиугольника и вписанного круга. Данные пропорции определяли архитектонику знаменитых средневековых соборов и монументальных сооружений прошлого.

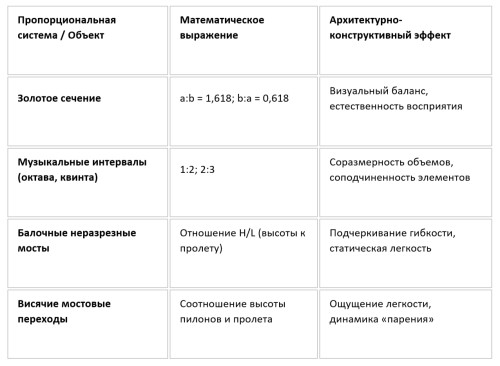

Таблица 1. Сравнительный анализ гармонических пропорций в архитектуре и мостостроении

При проектировании мостовых сооружений пропорционирование подчиняется специфическим задачам. В балочных мостах соотношение высоты балки и длины пролета должно выражать гибкость, а в висячих мостах высотные параметры пилонов должны визуально декларировать несущую способность, достаточную для восприятия усилий от сверхдлинных пролетных строений.

Система графических линий и граней. Формообразование сложной инженерной конструкции должно подчиняться жесткой пространственной дисциплине. Количество основных направлений линий и граней не должно превышать трех, что особенно критично при проектировании ферм. Избыточное количество направлений создает хаотичное нагромождение стержней и вызывает у наблюдателя зрительную усталость и психологический дискомфорт.

Симметрия выступает апробированным методом упорядочивания структуры и должна применяться всегда, когда это допускается функциональной схемой. Порядок также обеспечивается регулярным повторением элементов. Однако монотонность слишком длинного ряда необходимо преодолевать введением акцентных расчетно-конструктивных элементов.

Оптические искажения и изысканность конструктивных форм. Зрительное восприятие инженерного объекта подвержено оптическим иллюзиям, которые необходимо компенсировать на стадии геометрического расчета.

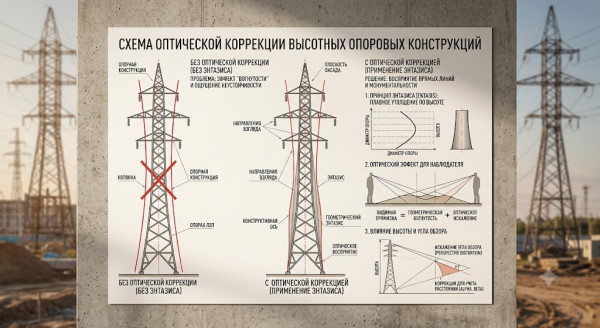

Рис. 2. Схема оптической коррекции высотных опоровых конструкций

Параллельные прямые линии в масштабных сооружениях кажутся жесткими и сухими. Высокая промежуточная опора строгой цилиндрической или призматической формы визуально кажется расширяющейся кверху. Этот оптический обман вступает в прямое противоречие с «статической интуицией» человека, согласно которой максимальные сжимающие и изгибающие усилия возникают в нижней, опорной части конструкции.

Во избежание данного эффекта высокими башням и опорам придают сужение снизу вверх (энтазис), что соответствует эпире распределения внутренних усилий. В экстремально высоких башенных опорах прямолинейное сужение уступает место параболическим образующим, придающим сооружению изящный и тектонически оправданный силуэт.

Правила геометрической адаптации применяются и к другим элементам:
1. Виадуки в горных условиях: пролеты, пересекающие долину, должны постепенно уменьшаться по мере продвижения вверх по склонам.

2. Пролетные строения балок: нижняя грань длиннопролетных балок должна проектироваться с легким строительным подъемом (выгибом вверх), так как абсолютно прямая линия визуально воспринимается как провисшая под собственной тяжестью.

3. Узловые сопряжения: геометрия арок и рам требует регулярной проверки на скошенных углах и в местах изменения сечения.

Для верификации сложных пространственных форм, наряду с машинным компьютерным моделированием (включая методы конечных элементов), настоятельно рекомендуется создание физических макетов.

Внедрение сооружения в окружающую среду и цветовые решения. Проектирование никогда не должно начинаться без предварительного натурного и визуального анализа ландшафта или существующего городского пейзажа. Масштаб сооружения — ключевой фактор гармонии. Попытки возведения тяжелых, массивных мостовых балок через реку в исторической зоне с невысокой застройкой неизбежно приводят к градостроительному диссонансу и разрушению среды.

Рис. 3. Гармоничное вписывание мостового перехода в природный ландшафт

Важнейшим инструментом интеграции выступает цветовое решение:
- Нейтрально-интегрирующий подход: применение серо-зеленых, голубоватых или серых оттенков (пример — классический «зеленый мостовой» цвет Кельна), позволяющих объекту органично раствориться в пейзаже или слиться с водной гладью и небом.

- Акцентно-выделяющий подход: использование ярких сигнальных цветов, как в случае с мостом Golden Gate в Сан-Франциско, окрашенным в цвет «международный оранжевый», что подчеркивает уникальность монументального сооружения.

Применение агрессивных синтетических и ярко-кислотных оттенков для крупных технических объектов в сельской или исторической местности является недопустимым, так как это ведет к эстетической деградации окружающего пространства. Только глубокий учет функциональных, статических, физических и эстетических факторов позволяет инженеру создавать сооружения, сохраняющие свою надежность и визуальную ценность на долгие декады.

Сведения об авторах и источниках:

Авторы: Эдвард Денисон, Йан Стюарт и др.

Источник: Как читать мосты

Данные публикации будут полезны студентам строительных и инженерных специальностей, начинающим специалистам в области гражданского проектирования и мостостроения, а также всем, кто интересуется историей архитектуры и развитием транспортной инфраструктуры.
