Гироскоп: принцип работы, изготовление своими руками и физические основы

Введение в гироскопию. Гироскоп — это устройство, демонстрирующее удивительные свойства вращающихся тел. Его можно приобрести в магазинах учебных пособий или игрушек, но качественный прибор вполне возможно изготовить самостоятельно. Для этого потребуются базовые навыки работы с деревом и простые материалы. Основное назначение гироскопа — наглядная демонстрация законов сохранения момента импульса и явления гироскопической прецессии.

Изготовление простейшего гироскопа своими руками. Возьмите плоскую доску без сучков и начертите на ней окружность диаметром 12-15 см. Аккуратно пропилите заготовку по контуру и пробурите в центре отверстие для оси. В качестве оси идеально подойдет деревянная ручка для письма, которую нужно вставить строго перпендикулярно плоскости колеса и точно в его центре. На длинном конце оси, ближе к краю, сделайте глубокую выемку (точка А на рисунке). Затем необходимо изготовить из проволоки свободно перемещающееся по оси кольцо, зафиксировать его перед выемкой и прикрепить к нему длинный прочный шнур.

Рис. 17. Самодельный гироскоп, подготовленный к демонстрации.

Подготовка и проведение базового эксперимента. Шнур необходимо плотно намотать на ось прибора, начиная от точки крепления. Последние витки должны располагаться вплотную к колесу. Для проведения опыта нужно встать у высокого окна или балкона, удерживая свободный конец шнура в левой руке, а само колесо — в правой, придав ему вертикальное положение. После сильного раскручивания колесо отпускают, позволяя шнуру разматываться. Вопреки ожиданиям, ось вращающегося гироскопа не повернется вертикально, а сохранит почти горизонтальное положение до конца падения.

Наблюдаемый парадокс и его интерпретация. Наблюдаемое поведение кажется парадоксальным и противоречащим закону всемирного тяготения. Если бы колесо не вращалось, удержать его ось горизонтально за один конец было бы невозможно. Именно быстрое вращательное движение придает системе устойчивость. Для углубленного изучения явления удобнее использовать более сложный, покупной гироскоп. Его конструкция позволяет четче продемонстрировать основные свойства.

Устройство и свойства классического гироскопа. Типичный покупной гироскоп состоит из массивного металлического диска (ротора) с утолщенным ободом, вращающегося на оси. Ось закреплена в кольцевой раме на остриях специальных винтов, что минимизирует трение. Раскручивают ротор резким вытягиванием шнура, намотанного на ось. При попытке изменить положение оси вращающегося гироскопа он оказывает сильное сопротивление, демонстрируя гироскопический эффект.

Рис. 18. Конструкция покупного гироскопа с кольцевой рамкой.

Физическая основа: закон инерции и вращательное движение. Объяснение лежит в законе инерции, фундаментальном принципе механики. Согласно ему, тело стремится сохранить состояние своего движения. При вращении каждая точка обода стремится двигаться по касательной к своей траектории. Чтобы изменить плоскость вращения всего колеса, необходимо отклонить каждую из этих точек, что требует приложения значительной силы. Этим и объясняется сопротивление гироскопа.

Анализ сил на примере модели. Рассмотрим гироскоп сбоку (Рис. 19). При его наклоне частицы обода, имеющие линейную скорость, вынуждены менять направление движения. Для этого за единицу времени им необходимо сообщить дополнительное перемещение. Сила, требуемая для такого изменения, пропорциональна массе и скорости частиц. Таким образом, инерция вращающегося массивного ротора и является источником кажущейся устойчивости.

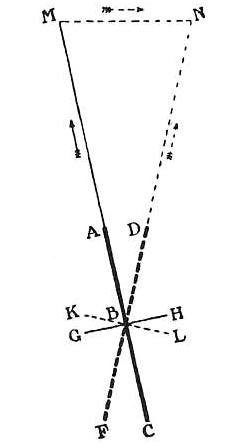

Рис. 19. Схема, поясняющая, почему гироскоп сопротивляется изменению наклона своей оси.

Явление прецессии: объяснение вторичного движения. Если на ось вращающегося гироскопа подействовать силой (например, силой тяжести на свободный конец), возникает не ожидаемое падение, а медленное вращение оси вокруг вертикали — прецессия. Это результат сложения основного вращения ротора и вынужденного поворота оси. Направление прецессии зависит от направления вращения ротора. Данное явление наглядно демонстрирует векторную природу момента импульса.

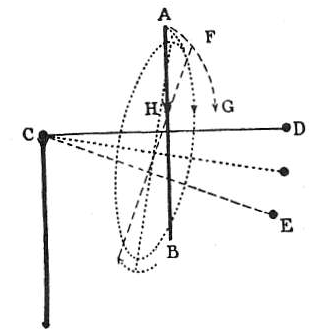

Рис. 20. Диаграмма, иллюстрирующая возникновение прецессии гироскопа.

Связь прецессии и внешних воздействий. Любопытно, что если ускорить движение оси при прецессии, свободный конец гироскопа приподнимается. При торможении прецессии — опускается. Это можно интерпретировать как виртуальное изменение силы тяжести. Данный принцип лежит в основе устойчивости обычного волчка. При его наклоне сила тяжести вызывает прецессию, движение точки опоры по окружности приводит к ускорению, которое, в свою очередь, компенсирует наклон.

Исторический контекст и открытие явления. История изучения гироскопии началась с работ Жана Бернара Леона Фуко, который в 1852 году использовал гироскоп для экспериментальной демонстрации вращения Земли. Само название прибора происходит от греческих слов «gyros» (вращение) и «skopeo» (наблюдать). Изначально гироскопы были чисто научными приборами, но их уникальные свойства быстро нашли практическое применение.

Теория вращательного движения и момент импульса. Строгое математическое описание поведения гироскопа дается в классической механике через понятие момента импульса (L) — векторной величины, равной произведению момента инерции тела на его угловую скорость. Основной закон динамики вращательного движения гласит, что производная момента импульса по времени равна результирующему моменту сил (M), приложенных к системе: dL/dt = M. В случае гироскопа сила тяжести создает момент, перпендикулярный вектору L, что и приводит не к его уменьшению, а к повороту — прецессии.

Практическое применение гироскопов в технике. Уникальные свойства гироскопов нашли широчайшее применение. Гироскопические стабилизаторы используются для уменьшения качки судов и стабилизации платформ в авиации и космонавтике. Гирокомпас, в отличие от магнитного, указывает на истинный географический полюс. Системы инерциальной навигации современных самолетов, ракет и подводных лодок целиком построены на точных гироскопах и акселерометрах. В бытовой электронике миниатюрные МЭМС-гироскопы регистрируют повороты в смартфонах и игровых контроллерах.

Современные технологии: от механических к оптическим гироскопам. Классические механические гироскопы с вращающимся ротором постепенно вытесняются более совершенными системами. Лазерные гироскопы используют явление разности фаз двух световых пучков, бегущих во встречных направлениях в замкнутом контуре при его повороте. Волновые твердотельные гироскопы основаны на колебаниях резонатора. Эти системы не имеют подвижных частей, обладают высокой надежностью и точностью, что критически важно для аэрокосмической отрасли.

Гироскопы в фундаментальной науке. Помимо прикладных задач, гироскопы служат инструментом для фундаментальных исследований. Чрезвычайно точные гироскопы, такие как те, что использовались в эксперименте «Gravity Probe B», позволили экспериментально измерить эффекты общей теории относительности Эйнштейна — геодезическую прецессию и прецессию Лензе — Тирринга, вызванные вращением Земли. Это подтвердило, что массивные тела «увлекают» пространство-время за собой.

Экспериментальная демонстрация и педагогическое значение. Демонстрационные опыты с гироскопом остаются краеугольным камнем в преподавании общей физики и механики. Они позволяют наглядно показать действие неочевидных законов в неинерциальных системах отсчета. Изготовление простейшего гироскопа своими руками, как описано в начале, не только развивает практические навыки, но и глубоко закрепляет понимание связи между теорией и наблюдаемым явлением, пробуждая научный интерес.
