Движение точек на колесе: почему части колеса движутся в обратном направлении? Физика и объяснение

В данной статье рассматривается физический парадокс, при котором части быстро движущегося объекта, например, колеса поезда, могут иметь мгновенную скорость, направленную противоположно общему движению. Это явление объясняется сложением поступательного и вращательного движений. Даже при скорости курьерского поезда в 90 км/ч на краю колеса могут найтись точки, движущиеся со скоростью 15 км/ч назад. Экспериментальное и теоретическое обоснование этого факта представлено ниже.

Основной парадокс движения колеса. Рассмотрим простой опыт с круглой пластинкой, имитирующей колесо. Проведите на ней радиус АС. Расположите пластинку у края линейки, касаясь ее в точке С (рис. 4). При качении пластинки вдоль линейки на 2-3 мм перемещение точки С у края визуально незаметно. Движение становится различимым лишь при большем смещении. Этот эксперимент демонстрирует, что в точке контакта с опорой скорость движения близка к нулю в течение очень короткого промежутка времени.

Рис. 4. Схема эксперимента с круглой пластинкой, катящейся вдоль линейки. Точка С вблизи линейки демонстрирует малую заметность перемещения при небольших углах поворота.

Эксперимент в большем масштабе. Для наглядности опыт можно повторить с колесом велосипеда, подкатив его к стене. Отметив мелом точку в самом нижнем положении колеса и на земле под ней, откатите велосипед на 25 мм. Отмеченная точка на ободе визуально не сдвинется относительно земли. При дальнейшем движении первым заметным перемещением точки будет ее движение вверх. Это подтверждает, что точка контакта колеса с поверхностью в данный момент фактически неподвижна.

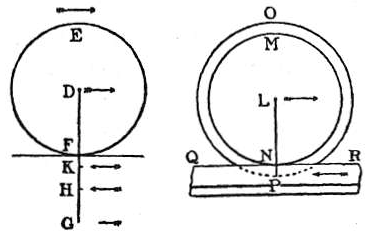

Теоретическое обоснование явления. Для понимания распределения скоростей закрепим на кружке тонкую палочку DG, выступающую за край (рис. 5). При качении кружка точка G на конце палочки движется в направлении, противоположном точке D. Точка F в середине палочки служит центром мгновенного вращения. Чем ближе точка (например, K) расположена к F, тем меньше ее обратная скорость. Таким образом, если EF представляет колесо, а D — его ось, то ось движется со скоростью экипажа, а точка контакта F неподвижна.

Рис. 5. Схема, иллюстрирующая распределение скоростей на жестко закрепленной палочке при качении кружка. Точки D и G движутся в противоположных направлениях относительно центра F.

Применение к железнодорожному колесу. Рассмотрим колесо железнодорожного вагона. Пусть MN — катящаяся окружность, а OP — выступающий за нее край (реборда). При радиусе LN в 48 см и ширине выступа в 8 см, точка P, расположенная на 8 см ниже поверхности рельса, будет иметь скорость, направленную назад. Ее величина составит лишь 1/6 от скорости оси, так как расстояние от центра вращения меньше.

Практический вывод и пример. Следовательно, если поезд движется на запад со скоростью 90 км/ч, то в любой момент на выступающем крае каждого колеса существует точка, движущаяся на восток со скоростью 15 км/ч. Это фундаментальное свойство качения без проскальзывания, где мгновенная скорость точки контакта равна нулю, а скорости других точек определяются их расстоянием до этого мгновенного центра. Данный принцип применим ко всем вращающимся телам, контактирующим с поверхностью.

Сведения об авторах и источниках:

Авторы: В. Гампсон, К. Шеффер

Источник: Парадоксы природы
