Назначение, требования и типы фиксаторов контактного провода

Назначение и общие требования к фиксаторам. Фиксаторы контактной сети представляют собой ответственные элементы, непосредственно связанные с контактным проводом. От их конструкции и качества монтажа напрямую зависит надежность токосъема, величина износа контактного провода и контактных пластин токоприемника. К данным устройствам предъявляется ряд строгих технических требований, обеспечивающих стабильную работу. Вес деталей, жестко связанных с проводом, должен быть минимальным для снижения динамического воздействия. Конструкция обязана гарантировать беспрепятственный проход токоприемника при максимальном отжатии подвески.

Конструкция фиксатора должна допускать перемещение контактного провода как вдоль оси пути для температурных деформаций, так и по высоте. Надежная работа обеспечивается наличием специальных устройств, предотвращающих опрокидывание фиксатора при воздействии максимальных ветровых нагрузок. Точки установки, как правило, совпадают с опорами подвеса, но могут и не совпадать на фиксирующих опорах или в искусственных сооружениях. Основное разделение фиксаторов проводится по их назначению: для рабочего контактного провода и для анкеруемой ветви.

Фиксаторы рабочего контактного провода. Фиксаторы рабочего контактного провода составляют основную массу применяемых устройств. Современные конструкции выполняются сочлененными, что минимизирует негативное влияние на качество токоснимания. Вес основных деталей передается на опорные устройства, а с проводом связан лишь легкий дополнительный фиксатор. Такое решение существенно улучшает динамическое взаимодействие. Основными компонентами являются основной стержень, стойка, дополнительный фиксатор и фиксаторный изолятор.

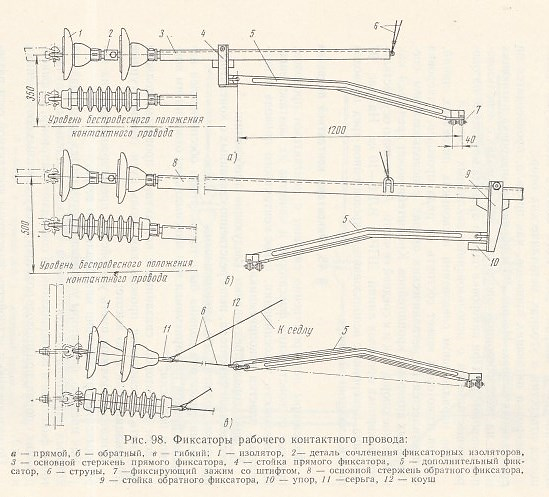

Рис. 98. Фиксаторы рабочего контактного провода: а) прямой; б) обратный; в) гибкий.

Для изоляции при постоянном токе традиционно применяют фиксаторные изоляторы типа Н-4,5, а при повышенных нагрузках или на переменном токе – стержневые изоляторы. Основной стержень, изготавливаемый из угловой стали, через ушко и две струны передает нагрузку на несущий трос. На нем закреплена стойка с ушками для дополнительного фиксатора и упором, предотвращающим раскрытие конструкции при ветре. Легкий дополнительный фиксатор из полосовой стали шарнирно крепится к стойке и оканчивается скобой для фиксирующего зажима.

Типы и правила установки рабочих фиксаторов. Ключевое правило монтажа – дополнительный фиксатор должен всегда работать на растяжение под действием усилия от изменения направления провода. Для обеспечения этого условия применяют прямые и обратные фиксаторы. Прямой фиксатор используется, когда усилие от провода направлено от опоры, а обратный – когда усилие направлено к опоре. Выбор типа определяется планом трассы и требуемым зигзагом контактного провода.

Прямые фиксаторы устанавливают на прямых участках при зигзаге к опоре и на внешней стороне кривой. При больших усилиях на кривых применяют их разновидность – гибкие фиксаторы, где нагрузка передается через две струны. Обратные фиксаторы монтируют на прямых при зигзаге от опоры и на внутренней стороне кривой. В зонах сильных ветров для обратных фиксаторов основной стержень могут крепить к тросу не струнами, а жесткими трубчатыми распорками.

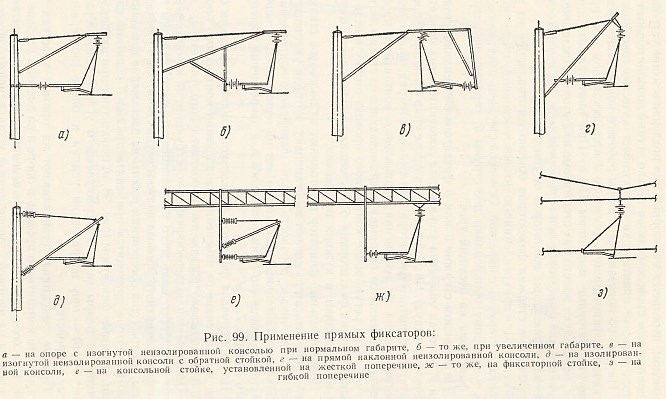

Рис. 99. Пример установки прямого фиксатора.

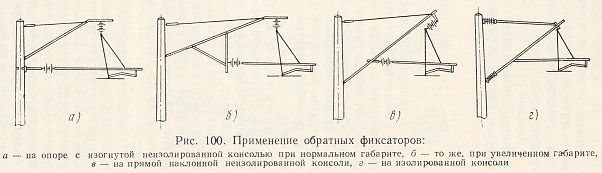

Рис. 100. Пример установки обратного фиксатора.

На гибких и жестких поперечинах используют только прямые или гибкие фиксаторы. На воздушных стрелках типовые фиксаторы не применяют из-за недостаточной длины, используя специальные конструкции из газовых труб. Для каждого типа фиксаторов рабочей ветви существует несколько типоразмеров, отличающихся длиной основного стержня для разных условий.

Фиксаторы анкеруемой ветви контактного провода. Фиксаторы анкеруемой ветви применяются на переходных опорах для фиксации нерабочих ветвей контактного провода или несущего троса в сопряжениях анкерных участков. Их принципиальное отличие от рабочих фиксаторов – отсутствие дополнительного фиксатора. Фиксация провода или троса осуществляется непосредственно с помощью держателя с фиксирующим зажимом, установленного на основном стержне. Конструкция таких фиксаторов также имеет несколько типоразмеров для различных монтажных ситуаций.
