Принципы работы факс-аппарата: прием, печать и передача данных

Процесс приема и обработки данных. Принимаемые факс-аппаратом данные поступают через модем, где происходит их преобразование из аналоговых тональных сигналов в цифровую форму. Полученная цифровая информация затем обрабатывается центральным процессором, который анализирует служебные заголовки и извлекает данные изображения. Эти данные с изображением временно помещаются в буферную память для хранения, что позволяет процессору управлять их потоком независимо от скорости работы печатающего устройства. После подготовки и обработки центральный процессор активирует печатающее устройство, инициируя цикл печати.

Подготовка данных и эволюция методов печати. Перед началом печати данные изображения из основной буферной памяти передаются в буферную память печатающего устройства. Здесь они преобразуются в специфические сигналы управления, которые непосредственно контролируют механизмы нанесения изображения на бумагу. Исторически основным методом был метод построчной термопечати. Как показано на блок-схеме Рис. 9.21, изображение формировалось на рулонной термобумаге за один проход термопечатающей головки, которая точечно нагревала поверхность.

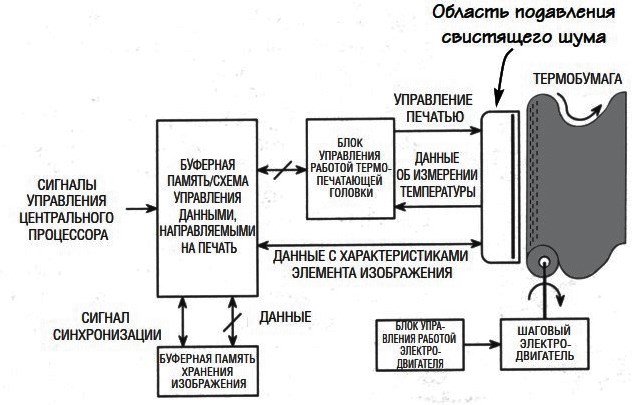

Рис. 9.21. Блок-схема печатающего устройства

Преимущества и недостатки термопечати. Метод термопечати получил широкое распространение благодаря ряду ключевых преимуществ: очень низкому уровню шума, минимальному энергопотреблению и высокой общей надежности, обусловленной простотой механической части. Однако он имел и существенные недостатки: термобумага была дорогой, а полученное изображение не отличалось долговечностью и со временем выцветало. Эти ограничения привели к переходу на более совершенные технологии, сделавшие факсы более практичными для долгосрочного архивирования документов.

Современный метод электростатической печати. В настоящее время доминирующим методом является электростатический метод, идентичный тому, что используется в лазерных принтерах. Этот процесс позволяет использовать отдельные листы стандартной офисной бумаги, что значительно снижает стоимость эксплуатации и повышает сохранность документов. Аппараты, использующие эту технологию, часто называются «факсами для печати на стандартных (плоских) листах» (Plain Paper Fax), в отличие от устаревших моделей, работавших с рулонной термобумагой. Это стало значительным шагом в интеграции факс-аппаратов в современный документооборот.

Процесс передачи и сканирования документа. Со стороны передачи документ проходит через строго регламентированный процесс. По команде микропроцессора активируется устройство подачи документа и схема строчного сканирования. Документ механически протягивается через аппарат, и в каждый момент времени сканируется одна его строка. Для этого используется высокочувствительный контактный датчик изображения, выполненный на основе приборов с зарядовой связью (ПЗС-приборов). Блок-схема, приведенная на Рис. 9.22, наглядно демонстрирует архитектуру этого процесса.

Рис. 9.22. Блок-схема формирования массива данных изображения

Формирование и передача массива данных изображения. Строчный ПЗС-датчик формирует аналоговый массив сигналов, соответствующий яркости каждого пикселя в сканируемой строке. Этот массив поступает на контроллер сканера, где оцифровывается и подвергается обработке (например, сжатию по стандарту MH/MR/MMR для Group 3). Обработанные данные временно сохраняются в буферной памяти в виде готового массива данных изображения. Далее центральный микропроцессор управляет передачей этого массива в модем, который модулирует и отправляет данные по телефонной линии. Для точной подачи как исходного документа, так и бумаги для печати, используются шаговые электродвигатели, управляемые специализированными схемами контроля дискретных перемещений.

Сведения об авторах и источниках:

Авторы: Бигелоу С.Д., Карр Д.Д., Виндер С..

Источник: Энциклопедия телефонной электроники.

Данные публикации будут полезны студентам и специалистам в области телекоммуникаций и сетевых технологий, инженерам, изучающим принципы передачи данных, а также всем, кто интересуется историей и эволюцией модемной связи и базовыми сетевыми протоколами.
