Монтаж панельных зданий: натяжение арматуры и герметизация стыков по СНиП

При монтаже стен чередуются наружные и внутренние панели. Монтаж начинается от углов здания, а при большой протяженности — дополнительно от средней его части или вертикального шва (температурно-усадочного, антисейсмического, деформационного) по свежеуложенному цементно-песчаному раствору.

Наружные стеновые панели удерживаются струбцинами, высвобождаемыми после установки плит перекрытия и приварки их выпусков к закладным деталям панелей наружных стен. Их вертикальные стыки при монтаже уплотняются прокладками из резиновой ленты, обеспечивающими герметизацию стыков. Рекомендуется применять резиновые ленты на всю высоту здания с поэтажной проверкой качества ее фиксации. При необходимости за герметизирующей лентой можно укладывать утепляющий термопакет-вкладыш (рис. 57).

Рис. 57. Стык с утепляющим термопакетом: 1 — стеновая панель наружная; 2 —то же, внутренняя; 3 — напрягаемая канатная арматура; 4 — термопакет; 5 — герметизирующая резиновая лента

В петли торцов внутренних панелей, входящих в стык наружных стен, заводится вертикальная канатная арматура (рис. 58), после чего устанавливается смежная наружная стеновая панель и швы затираются цементнопесчаным раствором. При монтаже канатная арматура свисает со стороны фасада и не мешает монтажным работам (рис. 59).

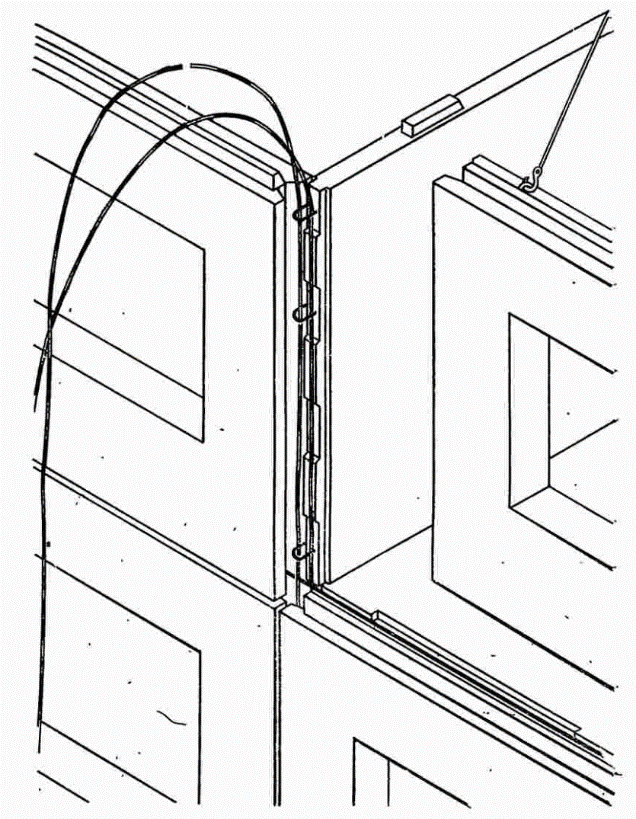

Рис. 58. Размещение канатной арматуры в вертикальном стыке

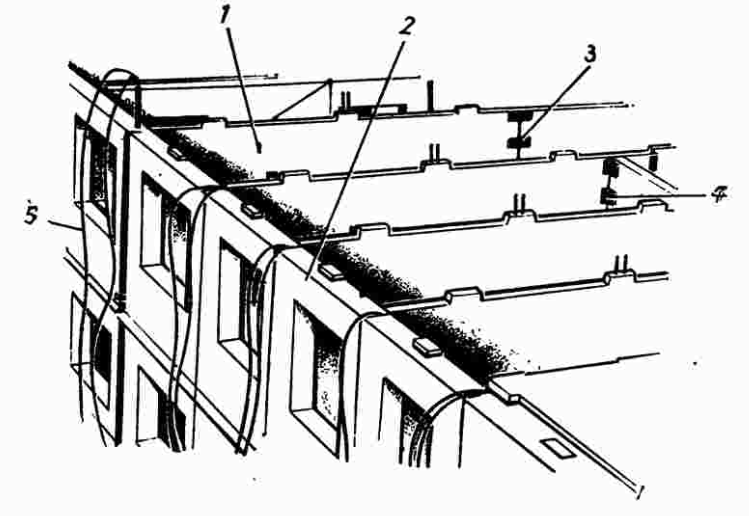

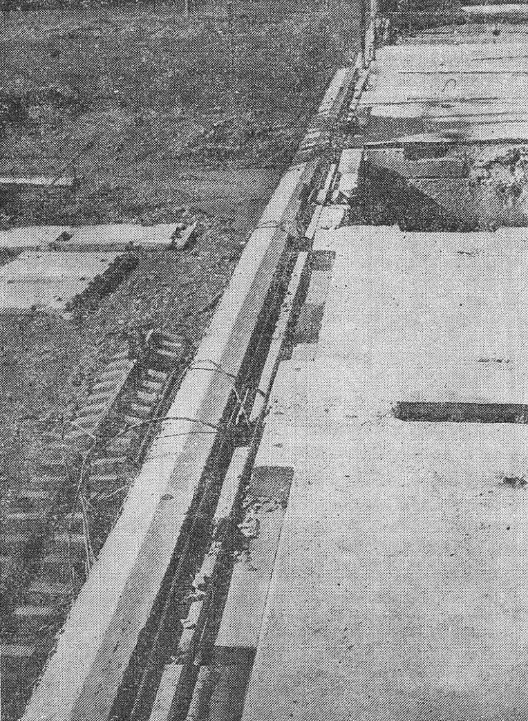

Рис. 59. Фрагмент перекрытия

После натяжения канатной арматуры и замоноличиваиия вертикальных стыков мелкозернистой бетонной смесью с осадкой стандартного конуса 10 см образуются надежные связи между наружными и внутренними стенами.

Вертикальные стыки внутренних стеновых панелей сборно-монолитные. Торцы панелей с арматурными выпусками при монтаже образуют колодцы. Сварные соединения в зоне стыка осуществляются по высоте в двух уровнях при соединении панелей с проемами или в трех уровнях при соединении глухих панелей. В местах сварных соединений устанавливается инвентарная опалубка. Зазоры между панелями затираются цементно-песчаным раствором, после чего стыки замоноличиваются мелкозернистой бетонной смесью. При жестком соединении стеновых панелей нет необходимости замоноличивания стыков в период монтажа (см. рис. 20, б, рис. 60).

Рис. 60. Жесткое соединение панелей: 1 - внутренняя стеновая панель; 2 — наружная стеновая панель; 3 — полоса, соединяющая внутренние стеновые панели; 4 — уголок, соединяющий внутренние стеновые панели; 5 — канатная арматура

При возведении домов в районах с высокой сейсмичностью (до 9 баллов) нужно обеспечить устойчивость здания в период монтажа. Это приводит к необходимости поэтажного замоноличивания вертикальных стыков панелей внутренних стен, содержащих значительное количество вертикальной арматуры. При использовании стержневой арматуры если ее диаметр превысит 18 мм, потребуется применение ванной сварки. Для исключения этой трудоемкой операции вертикальные стыки целесообразно армировать непрерывной канатной арматурой. Поэтапное бетонирование стыка в этом случае осуществляется каналообразователем (рис. 61), представляющим собой полую трубу с приваренной к ней петлей в верхней части. Кроме того, труба-каналообразователь имеет сквозное отверстие с рычагом. Канатная арматура цанговым захватом защемлена в конце трубы. Во время поэтажного бетонирования во избежание схватывания трубы со свежеуложенным бетоном она с помощью рычага проворачивается и перемещается краном вверх на следующий этаж.

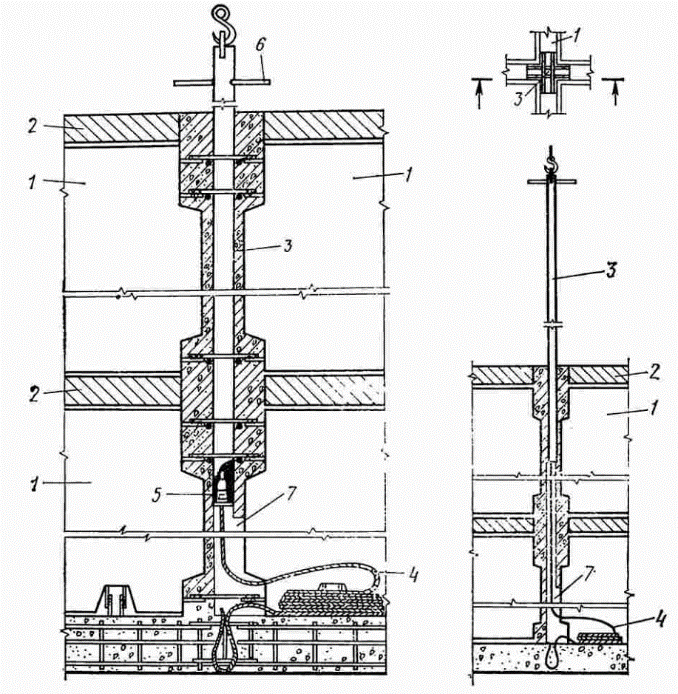

Рис. 61. Укладка вертикальной канатной арматуры с помощью трубы-каналообразователя: 1 — внутренняя стеновая панель; 2 — плита перекрытия; 3 — труба-каналообразователь; 4 — канатная арматура; 5 —цанговый захват; 6 — рычаг; 7 — окно

Внутренние стеновые панели устанавливаются на слой цементно-песчаного раствора и соединяются с панелями перекрытий шпонками. На реальном объекте в Кутаиси подстилающий слой раствора не укладывался, а раствор заливался только в соответствующие шпоночные пазы плит перекрытия (рис. 62) и при монтаже внутренней стеновой панели излишек раствора выдавливался шпонками, благодаря чему стыки надежно замоноличивались. После завершения монтажа панелей наружных и внутренних стен устанавливаются доборные изделия, затем вновь панели перекрытий, далее процессы повторяются в изложенной последовательности вплоть до монтажа покрытия последнего этажа.

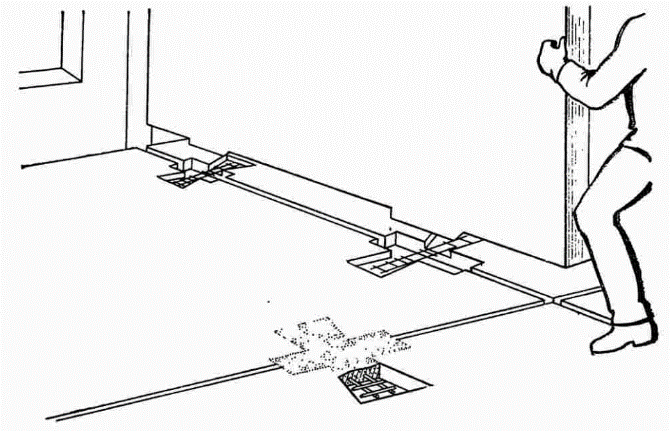

Рис. 62. Сопряжение внутренней стеновой панели с плитой перекрытия шпонками

Работы по устройству кровли не задерживаются из- за вертикального натяжения арматуры, которое в девятиэтажных зданиях производится в порядке, предусмотренном проектом, на всю высоту здания. Для этого после монтажа перекрытий над парапетными панелями устанавливаются домкраты с коромыслом, оснащенные манометрами (рис. 63). На концы канатной арматуры, выходящие выше парапета, надеваются упорные инвентарные приспособления и цанговые захваты, после чего арматура крепится к коромыслу, снабженному приспособлением, позволяющим устранить слабину, и арматура натягивается домкратом. По достижении требуемого усилия натяжения нижние цанговые захваты фиксируются и обеспечивают передачу усилия на бетон панели через упорные приспособления. Затем домкраты, коромысла и верхние цанговые захваты высвобождаются для повторного применения. Последовательность и количество одновременно напрягаемых стыков могут быть произвольными ввиду незначительных напряжений в панелях.

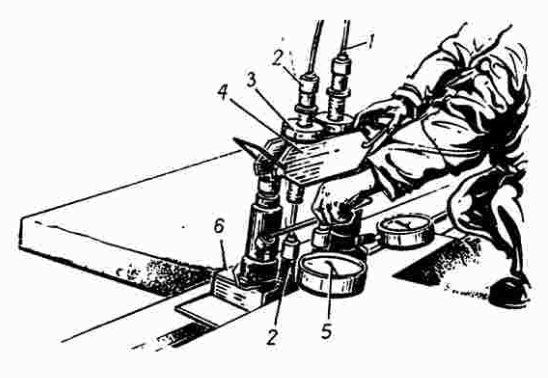

Рис. 63. Вертикальное натяжение канатной арматуры: 1 — канавная арматура; 2 — цанговые захваты; 3 —винтовое приспособление для устранения слабины; 4 — коромысло; 5 — манометры; 6 — упорное приспособление

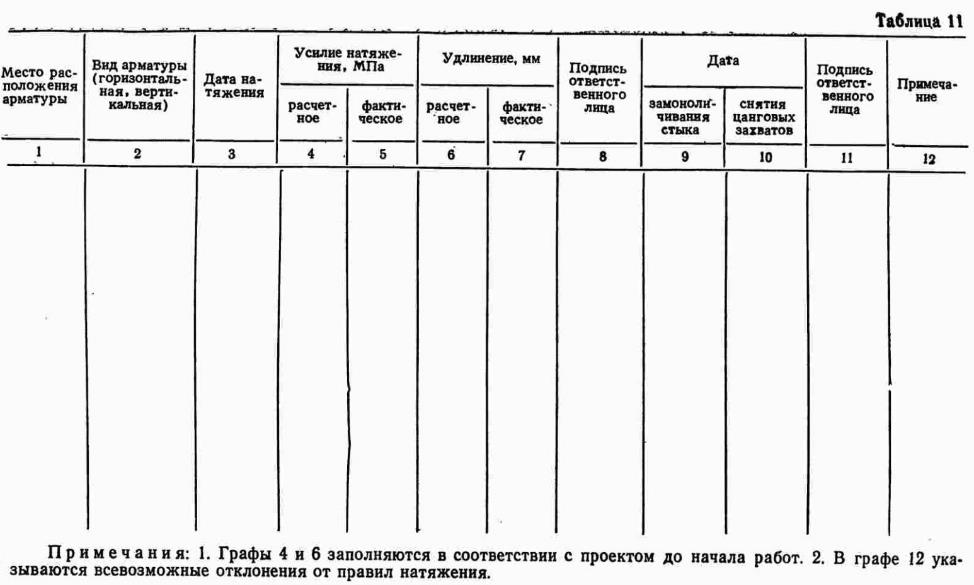

Данные, полученные при натяжении, заносятся в журнал (табл. 11) и сравниваются с расчетными. Результаты натяжения, свидетельствующие о достижении необходимого предварительного напряжения, подписываются ответственным лицом и сохраняются вместе с актами на скрытые работы.

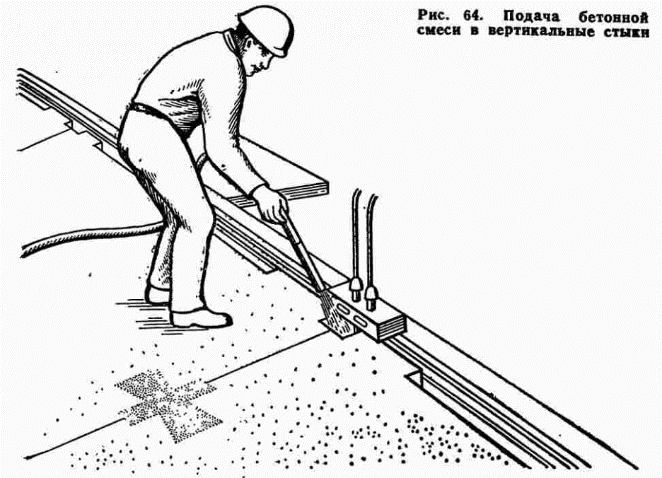

Все вертикальные стыки замоноличиваются мелкозернистой бетонной смесью, которая подается в каналы бетононасосом сверху вниз в несколько этапов (рис. 64). Качество заполнения каналов контролируется поэтажно через отверстия у внутренней кромки наружных стеновых панелей. Залитая смесь создает гидростатическое давление и плотно прижимает резиновую ленту, герметизируя шов. Кроме того, под давлением бетонная смесь теряет лишнюю воду, которая вытекает через поры бетона на его поверхность (рис. 65) и уплотняет их тонкодисперсными частицами (рис. 66). Через 28 сут после бетонирования нижние цанговые захваты снимаются вместе с упорными инвентарными приспособлениями, в результате чего усилие натяжения арматуры передается на бетон стыков.

Рис. 65. Вода, просачивающаяся при заполнении стыков бетонной смесью

Рис. 66. Заполнение, уплотнение пор и трещин вертикальных стыков при бетонировании: 1 — канатная арматура; 2 —бетон замоноличивания; 3 — трещины, заполненные тонкодисперсными частицами

При возведении зданий более девяти этажей (до 16) натяжение вертикальной арматуры производится в два этапа по высоте — на девятом этаже и на парапете здания. Первое натяжение осуществляется аналогично вышеописанному, но вместо нижних цанговых захватов применяются раскрывающиеся полуавтоматические захваты (рис; 67), разработанные Грузинским филиалом СКТБ «Стройиндустрия» (а. с. № 614193, — Опубл. в Б. И., 1978, № 25; а. с. № 846690, — Опубл. в Б. И., 1981, № 26). Они снимаются не вдоль напрягаемой канатной арматуры, а сбоку, что позволяет во время второго натяжения высвободить полуавтоматические захваты в отличие от традиционно применяемых дорогостоящих цанговых захватов, остающихся в теле конструкции. На первом этапе натяжения вертикальные стыки замоноличиваются, исключая последний этаж, после чего монтируются остальные этажи и натягивается арматура на парапете. Через отверстия в панелях наружных стен проверяется плотность заполнения бетоном вертикальных полостей, образованных смежными панелями, с проложенными в них предварительно напряженными канатами.

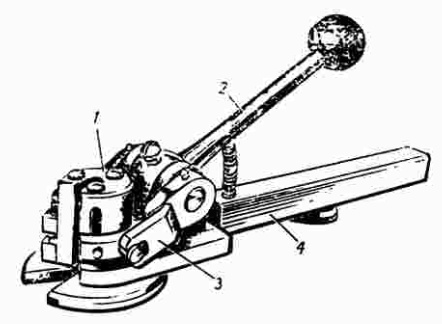

Рис. 67. Раскрывающиеся полуавтоматические захваты: 1 — цанговый захват; 2 — рычаг; 3 —вилка для освобождения захвата; 4 — корпус

Выполнение всех работ должно контролироваться пооперационно, как это предусмотрено правилами производства и приемки работ СНиП (разд. III). На все скрытые работы должны составляться акты. Допустимые отклонения значений натяжения не должны превышать расчетных, определенных по условиям СНиП 2.03.01-84 Сила натяжения должна определяться в соответствии с проектом. Натяжение вертикальной арматуры контролируется до заливки каналов, а по достижении бетоном замоноличивания проектной прочности окончательно проверяется передача усилия натяжения. На арматуру наносится метка для визуального определения величин ее проскальзывания при высвобождении арматуры. Если метка превышает допустимый предел, производится повторное натяжение и цанговые захваты с упорными приспособлениями остаются в бетоне на весь период эксплуатации здания.

Сведения об авторе и источнике:

Автор: Л. С. Махвиладзе

Источник: Сейсмостойкое крупнопанельное домостроение
