Гармонические колебания: геометрический синтез и трансформация тригонометрических функций

Гармонические колебания и связанные с ними тригонометрические функции образуют фундамент математического анализа, теоретической физики и инженерного проектирования. Понимание природы волновых процессов, непрерывных колебаний и фазовых сдвигов требует не просто арифметического подсчета значений, а наглядного геометрического вывода графиков из свойств единичной окружности.

В прикладной гидродинамике, электротехнике и теории сигналов синусоидальные и косинусоидальные зависимости описывают циклическую природу систем. В данном исследовании подробно рассматривается геометрический механизм формирования графиков y = sin x и y = cos x на базе тригонометрической окружности, а также закономерности масштабирования колебательных процессов при изменении их частотных характеристик.

1. Построение синусоиды на основе вращающегося единичного вектора. Геометрический генезис функции синуса базируется на проекции единичного радиус-вектора на вертикальную ось координат при его равномерном вращении.

Рассмотрим вектор OR единичной длины (|OR| = 1), свободно вращающийся против часовой стрелки вокруг начала координат — точки O. За один полный оборот (от 0° до 360°, или 2π радиан) вектор описывает окружность, разбитую секторами с угловым шагом в 15°. Каждое положение радиус-вектора на окружности характеризуется горизонтальной и вертикальной составляющими.

Например, для угла поворота 30° в прямоугольном треугольнике OTS вертикальная составляющая представлена отрезком TS, а горизонтальная — отрезком OS. Из базовых определений тригонометрии следует:

- sin 30° = TS / TO = TS / 1, следовательно, TS = sin 30°.
- cos 30° = OS / TO = OS / 1, следовательно, OS = cos 30°.

Перенося значение вертикальной составляющей TS параллельным переносом на прямоугольную систему координат в виде отрезка T′S′, мы получаем точечное значение функции y при аргументе x = 30°.

Рис. 3.48. Геометрическое построение синусоиды путем проекции вертикальных составляющих единичного вектора

При непрерывном переносе всех вертикальных составляющих, аналогичных TS, для каждого угла от 0° до 360°, формируется гладкая волнообразная кривая — синусоида (см. Рис. 3.48).

2. Построение косинусоиды и фазовый сдвиг колебаний. Формирование графика функции косинуса подчиняется аналогичному проекционному алгоритму, но с опорой на горизонтальные составляющие вращающегося радиус-вектора.

Если все горизонтальные проекции, аналогичные отрезку OS, спроецировать на график зависимости y от угла x, в результате образуется косинусоида. Для упрощения визуализации процесс построен путем перемещения начала отсчета углов на вертикальную ось единичной окружности радиуса OR (см. Рис. 3.49).

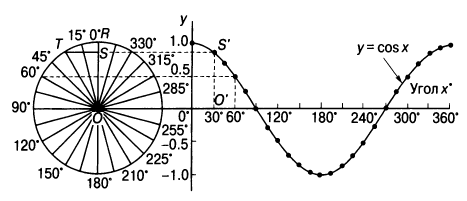

Рис. 3.49. Построение косинусоиды с помощью проекций горизонтальных составляющих радиус-вектора

Сопоставляя структурные свойства графиков на Рис. 3.48 и Рис. 3.49, можно вывести ключевое фундаментальное соотношение: синусоида и косинусоида обладают абсолютно идентичной геометрической формой. Кривая косинуса сдвинута относительно синусоиды влево по оси абсцисс на 90° (или π/2 радиан). Данная закономерность подтверждается формулой приведения:

cos x = sin (x + 90°).

3. Масштабирование частоты и периода синусоидальных функций. Изменение коэффициента перед аргументом тригонометрической функции напрямую влияет на период колебаний и частоту повторяемости волны без изменения ее максимальной амплитуды.

Влияние кратности аргумента на синусоидальные графики. В общем виде синусоидальная функция записывается формулой y = sin (k·A), где параметр k задает сжатие или растяжение графика по оси абсцисс.

На Рис. 3.50 показано совместное отображение графиков функций y = sin A и y = sin 2A.

Рис. 3.50. Сравнение графиков функций y = sin A и y = sin 2A

- Функция y = sin A: имеет стандартный период 360°. За один полный интервал совершается одна полная волна колебания.
- Функция y = sin 2A: удваивает частоту колебаний. Ее период уменьшается в два раза и составляет T = 360° / 2 = 180°. На промежутке от 0° до 360° кривая успевает совершить два полных цикла.

Рассмотрим случай уменьшения частоты: график функции y = sin ½A продемонстрирован на Рис. 3.51.

Рис. 3.51. График функции y = sin ½A в сравнении с базовой синусоидой y = sin A

При коэффициенте k = ½ период функции увеличивается в два раза: T = 360° / (½) = 720°. В стандартном диапазоне от 0° до 360° помещается только первая половина положительной полуволны.

4. Масштабирование и трансформации косинусоидальных функций. Аналогичные математические закономерности растяжения и сжатия периодов справедливы и для косинусоидальных зависимостей вида y = cos (k·A).

На Рис. 3.52 приведены графические профили функций y = cos A и y = cos 2A.

Рис. 3.52. Сравнительный анализ графиков y = cos A и y = cos 2A

График y = cos 2A сжат к оси ординат в 2 раза. На отрезке 360° размещаются два полных периода функции, каждый из которых равен 180°. Точки пересечения с осью абсцисс (нули функции) смещаются со значений 90° и 270° на значения 45°, 135°, 225° и 315°.

При уменьшении коэффициента угловой частоты до k = ½ получается график y = cos ½A (см. Рис. 3.53).

Рис. 3.53. График функции y = cos ½A в сравнении с y = cos A

Период гармоники y = cos ½A расширяется до 720°. На участке от 0° до 360° функция снижается от своего максимума +1 до минимума −1, совершая ровно половину полного гармонического цикла.

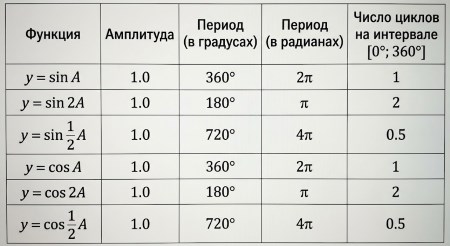

Сводный анализ параметров тригонометрических функций. Для наглядного сравнительного анализа ключевых характеристик рассмотренных функций построена сводная аналитическая таблица.

Заключение. Геометрический вывод графиков синуса и косинуса на основе единичной окружности наглядно раскрывает непрерывную волновую природу тригонометрических функций. Понимание связи между радиальной проекцией, фазовым сдвигом на 90° и масштабированием частоты служит фундаментальной базой для анализа гармонических осцилляций в физике, радиоэлектронике и компьютерном моделировании.
