Обогащение урана: методы, технологии и мировой рынок

Применение ядерного топлива в современной энергетике требует строго определенного изотопного состава урана. В природном уране основную массу составляет изотоп уран-238 (²³⁸U), тогда как доля делящегося нуклида урана-235 (²³⁵U) составляет всего 0,71 %. На природном уране способны эффективно функционировать лишь некоторые типы реакторных установок, в которых в качестве теплоносителя и замедлителя используется тяжелая вода (например, реакторы типа CANDU), а также уран-графитовые реакторы типа Magnox.

Однако наибольшее распространение в мировой атомной энергетике получили легководные реакторы — такие как энергетические водо-водяные реакторы под давлением (PWR, российские ВВЭР) и кипящие ядерные реакторы (BWR, РБМК). Для их устойчивой и эффективной эксплуатации требуется ядерное топливо с повышенным содержанием делящегося изотопа — от 2,0 % до 4,4 % по урану-235. В компактных реакторных установках специального назначения, включая судовые и транспортные ядерные энергетические установки, степень изотопного обогащения существенно выше и может достигать десятков процентов.

Небольшие различия в массовых числах изотопов одного и того же химического элемента позволяют задействовать специальные физико-химические методы для разделения изотопной смеси на фракции с различным относительным содержанием легких и тяжелых изотопов. Технологический процесс увеличения концентрации урана-235 в целевой (полезной) фракции называется изотопным обогащением.

Химическая конверсия урана: подготовка к разделению изотопов. Процессу изотопного разделения обязательно предшествует этап конверсии — химического превращения соединений урана в летучее вещество, подходящее для газофазного разделения. В качестве такого рабочего вещества повсеместно используется гексафторид урана (UF₆), обладающий уникальными физико-химическими свойствами, такими как высокая летучесть при умеренных температурах.

Получение гексафторида урана осуществляется путем последовательных химических превращений через промежуточную стадию образования тетрафторида урана (UF₄). Выделяют два основных технологических маршрута:

1. Мокрый (водный) процесс: тетрафторид урана (UF₄) осаждается из урансодержащих растворов с последующим фторированием полученного осадка элементарным фтором в газовой фазе.

2.Сухой процесс: заключается в непосредственном фторировании оксидов урана — диоксида урана (UO₂) или закиси-окиси урана (U₃O₈). На первом этапе применяется газообразный фтороводород (HF), после чего полученное соединение обрабатывают молекулярным фтором (F₂).

Теоретические температуры полного фторирования составляют 2438 K для UO₂, 2308 K для U₃O₈ и 1373 K для UF₄. Из-за существенно меньшей энергетической емкости и более низкой температуры процесс фторирования через UF₄ является наиболее легко осуществимым и экономически оправданным в промышленности.

Из газовой фазы целевой гексафторид урана (UF₆) выделяют путем конденсации под увеличенным давлением в жидкую фазу, либо с помощью десублимации, переводя вещество в твердую форму для безопасной транспортировки и хранения. Обратное преобразование UF₆ в UO₂ (например, для изготовления керамических топливных таблеток) осуществляется процессом реконверсии в кислородно-водородном пламени.

Промышленные методы изотопного разделения урана. В мировой атомной индустрии наибольшее практическое применение получили два базовых метода разделения изотопов: газодиффузионный и центробежный (газоцентрифужный).

Газодиффузионный метод обогащения. В основе газодиффузионного процесса лежит фундаментальный закон Грэма (сформулированный в 1932 г.), определяющий зависимость скорости движения молекул газа от их молекулярной массы. Согласно этому закону, скорость диффузии изотопно различающихся молекул через мелкопористые перегородки (мембраны) оказывается различной.

Применительно к газообразной смеси соединений урана-238 и урана-235 более легкие молекулы ²³⁵UF₆ быстрее проникают через микропоры мембраны. В результате газовый поток за перегородкой обогащается легким изотопом.

Главная технологическая сложность газодиффузионного метода заключается в том, что реальный коэффициент разделения для одиночной диффузионной машины крайне мал и не превышает 1,002. Для достижения требуемой степени обогащения топлива необходимо сооружение гигантских многоступенчатых каскадов, объединяющих сотни тысяч последовательных машин. Такие производства характеризуются колоссальным энергопотреблением (порядок мощности составляет около 100 МВт) и огромными производственными площадями. К примеру, габаритные размеры одного из крупнейших исторических газодиффузионных заводов в Ок-Ридже (США) составляли 1600 × 120 м.

Центробежный метод (газовые центрифуги). Исторически лидерство в промышленном освоении центробежной технологии разделения принадлежит России (СССР). Первая опытно-промышленная установка на базе газовых центрифуг была опробована в 1959 г., а первый в мире промышленный завод, оснащенный центрифужной технологией, запущен в эксплуатацию в 1962–1964 гг. неподалеку от Екатеринбурга (Новоуральск).

Принцип работы газовой центрифуги основан на действии центробежных сил в роторе аппарата, заполненном газообразным UF₆ и вращающемся с высокой окружной скоростью (превышающей 400 м/с). Более тяжелые молекулы, содержащие уран-238, под действием центробежного поля концентрируются у внутренней стенки ротора и смещаются вниз. Через специальные верхние и нижние отборники происходит непрерывный вывод обогащенной и обедненной фракций соответственно.

Хотя единичная ступень газовой центрифуги имеет сравнительно небольшую разделительную способность (которая пропорциональна квадрату разности молекулярных масс и четвертой степени линейной скорости вращения ротора), метод обладает ключевыми преимуществами:
- Минимальное газонаполнение рабочих объемов;
- Отсутствие необходимости в принудительной межступенчатой перекачке газа компрессорами;
- Удельное энергопотребление примерно в 30 раз меньше, чем у газодиффузионного производства.

Современный ресурс работы без остановки для газовых центрифуг пятого поколения превышает 15 лет при крайне низком уровне отказов (менее десятых долей процента в год). В настоящее время активно внедряются машины шестого и последующих поколений.

Центрифужная технология позволяет обеспечивать остаточное содержание урана-235 в отвальной фракции (обедненном уране) на уровне не более 0,05 %, что снижает потребности в добыче природного урана более чем на 50 %. Для сравнения, в отвалах традиционных мировых обогатительных производств прошлых лет содержание урана-235 обычно составляло 0,25...0,30 %.

Перспективные технологии: лазерное обогащение. В ведущих научных центрах США и Российской Федерации на протяжении многих лет ведется разработка лазерного метода обогащения урана (например, технологий AVLIS и SILEX), основанного на селективной фотоионизации или фотодиссоциации изотопов под воздействием настроенного лазерного излучения. Однако данный метод до сих пор остается сложным для масштабирования и далек от широкого промышленного внедрения.

Экономика изотопного разделения и мировой рынок. Изотопное обогащение урана представляет собой высокотехнологичный и капиталоемкий сектор ядерно-топливного цикла (ЯТЦ). Единицей измерения объема работ по разделению изотопов является единица работы разделения (ЕPР) или SWU (Separation Work Unit).

Стоимость услуг по обогащению характеризуется высокой добавленной стоимостью (в среднем 80...110 долл./ЕPР), что делает производство высокодоходным. Для сравнения, себестоимость предшествующей стадии — химической конверсии урана — составляет всего 6...11 долл./кг урана.

Крупнейшими мировыми производителями обогащенного урана традиционно выступают Россия, США и Франция.

В Российской Федерации четыре крупных обогатительных предприятия (два из которых также располагают собственными мощностями по конверсии) обладают суммарной разделительной способностью, достаточной для полного обеспечения сопоставимых потребностей атомных электростанций (АЭС) суммарной электрической мощностью более 100 ГВт (эл.).

Анализ производственных мощностей мировых лидеров. Ниже приведены систематизированные данные по ключевым мировым обогатительным предприятиям, их мощностям и применяемым технологиям разделения:

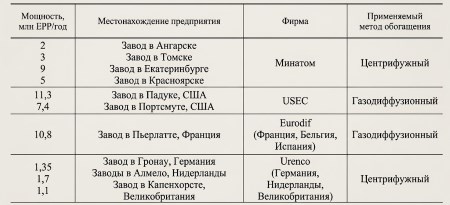

Табл. В.3.2. Мировое производство обогащенного урана. Примечание: По данным World Industry Handbook-2002, Nuclear Engineering International, ЕРР — условная единица работ по изотопному разделению.

Таким образом, мировой рынок производства обогащенного урана демонстрирует четкий исторический переход от энергоемкой газодиффузионной технологии к высокоэффективному центробежному разделению. Совершенствование газовых центрифуг и оптимизация процессов конверсии остаются ключевыми факторами обеспечения экономической устойчивости и экологической безопасности современной ядерной энергетики.

Сведения об авторах и источниках:

Авторы: Е. О. Адамов, Ю. Г. Драгунов, В. В. Орлов, Л. П. Абагян, В. Я. Абрамов и др.

Источник: Машиностроение ядерной техники

Данные публикации будут полезны студентам и специалистам в области ядерной физики и атомной энергетики, инженерам-конструкторам и технологам промышленных предприятий, а также всем, кто интересуется устройством ядерных реакторов и современными ядерными технологиями.
