Принципы устройства и физические основы функционирования магнитоэлектрических гальванометров

Введение и теоретический контекст. В истории развития экспериментальной физики и электроизмерительной техники ключевое место занимает гальванометр — высокочувствительный прибор, предназначенный для обнаружения и измерения малых токов, напряжений и электрических зарядов. Физическая классификация электроизмерительных систем разделяет магнитоэлектрические приборы на две фундаментальные категории: гальванометры с подвижной магнитной системой (подвижным магнитом) и гальванометры с подвижной катушкой (подвижной рамкой).

Функционирование обоих типов устройств основано на фундаментальном законе Ампера и принципах взаимодействия постоянных магнитных полей с электрическими токами. Понимание их конструктивных особенностей, условий астатизирования и методов успокоения колебаний необходимо для корректного проведения прецизионных физических измерений.

1. Гальванометр с подвижной магнитной системой. Принцип действия и базовое устройство. Принцип работы гальванометра с подвижной магнитной системой основано на повороте постоянного магнита под действием магнитного поля, создаваемого измеряемым током, протекающим по неподвижным обмоткам.

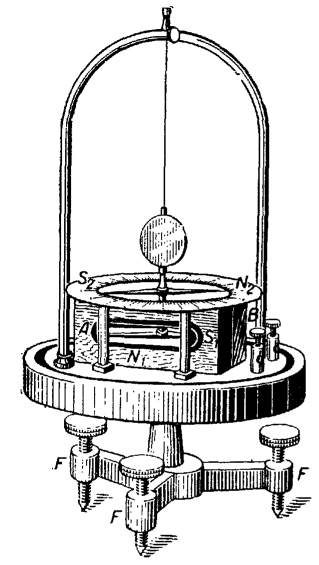

Рис. 133. Зеркально-стрелочный гальванометр с подвижной магнитной системой.

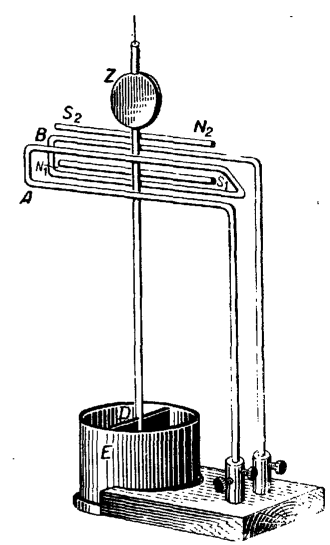

Рис. 134. Схематизированная модель гальванометра с подвижной магнитной системой.

Как показано на схематической модели (рис. 134), классический прибор состоит из магнитной стрелки N₁S₁, подвешенной на упругой, обычно тонкой коконовой или шёлковой нити, расположенной в пространстве между двумя неподвижными катушками А и В. При пропускании электрического тока через проводники обмоток катушек возникает напряжённость магнитного поля, вектор которой перпендикулярен плоскости катушек. Это поле создает вращающий момент, отклоняющий подвижную магнитную систему.

Для ослабления дестабилизирующего влияния внешнего геомагнитного поля используется технология астатизирования. Непосредственно над первой стрелкой в той же вертикальной плоскости закрепляется вторая магнитная стрелка N₂S₂, ориентированная противоположными полюсами. В таком исполнении система называется астатической. Влияние земного магнетизма на астатическую систему существенно ослаблено, однако оставшийся незначительный разностный магнитный момент всё же ориентурет систему в плоскости магнитного меридиана.

Методика измерений и конструктивные детали. Для регистрации сверхмалых углов отклонения со стрелками жестко сочленено легкое зеркальце Z. Измерение угла поворота выполняется оптическим методом зеркала и шкалы (метод Поггендорфа), где отсчёт ведётся по перемещению отражённого светового пятна («зайчика») по градуированной шкале.

Для быстрого гашения механических колебаний подвижной системы прибор оснащается воздушным успокоителем (демпфером), состоящим из пластинки D, перемещающейся внутри закрытого полого цилиндра E.

Конструктивно катушки гальванометра часто выполняются с несколькими независимыми обмотками:
1. Низкоомная обмотка: выполненная из толстого провода, обладает незначительным активным сопротивлением.
2. Высокоомная обмотка: выполненная из тонкого провода, имеет сопротивление до нескольких сотен ом.

Выводы обмоток присоединяются к соответствующим клеммам. Базирование прибора осуществляется на треножнике с установочными винтами F, позволяющими строго выверить вертикаль подвеса. Во избежание аэродинамических помех от струй воздуха и загрязнения пылью чувствительная система закрывается стеклянным колпаком.

Гальванометр Томсона и панцирная защита. Прецизионные модификации этого класса — такие как гальванометр Томсона — достигают высочайшей чувствительности по току порядка 10⁻¹⁰—10⁻¹¹ А.

В гальванометре Томсона применяются две группы коротких магнитных стрелок, каждая из которых размещена внутри изолированной катушки. Обмотки катушек соединены последовательно и встречно по направлению токов. Поскольку группы стрелок астатизированы (направлены противоположными полюсами), возникающие магнитные моменты суммируются, поворачивая подвижную систему в одну сторону.

Возвращающим (направляющим) моментом в классических схемах служит геомагнитное поле Земли. Если требуется установить нулевое положение стрелки вне плоскости магнитного меридиана, применяется регулировочный постоянный магнит.

При высоком уровне астатизирования направляющим фактором становится только упругий момент закручивания нити подвеса. В этом случае для защиты от внешних магнитных помех прибор помещается в массивный железный экран (панцирь). Такие устройства называют панцирными гальванометрами.

2. Устройство и физика приборов с подвижной катушкой. Достоинства магнитоэлектрической системы. Приборы с подвижной катушкой (магнитоэлектрическая система) — гальванометры, амперметры и вольтметры — предназначены для измерений в цепях постоянного тока. К ключевым достоинствам магнитоэлектрических приборов относятся:

1. Высокая чувствительность, достигающая у лабораторных образцов значений порядка 10⁻¹¹ А.
2. Строгая линейная зависимость между углом отклонения рамки α и силой измеряемого тока I, что обеспечивает равномерность шкалы.
3. Высокая помехозащищённость от воздействия внешних магнитных полей, включая земное поле, за счет наличия сильного внутреннего поля.

Конструкция стрелочных приборов. В конструкции стрелочных приборов магнитоэлектрической системы рамка помещается в неоднородное радиальное магнитное поле, создаваемое сильным стальным U-образным магнитом NS и неподвижным цилиндрическим сердечником B из мягкого железа. Сердечник обеспечивают радиальное направление линий магнитной индукции в воздушном зазоре.

В этом зазоре на осях поворачивается лёгкая металлическая рамка A, содержащая обмотку из тонкого изолированного медного провода. Угол поворота рамки составляет от 120° до 160°.

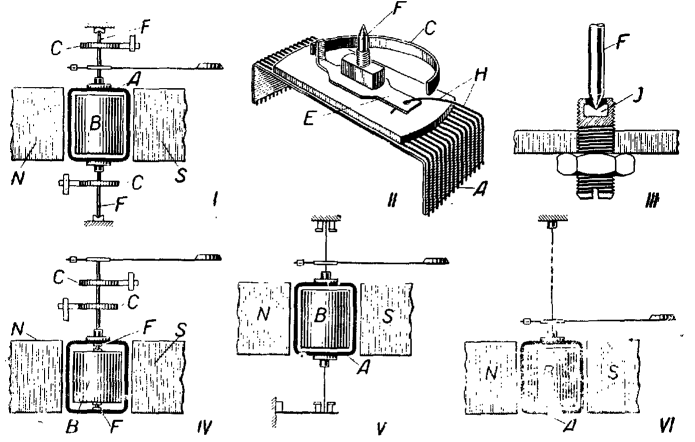

Рис. 136. Различные способы установки подвижной катушки А магнитоэлектрического прибора.

Подвеска и опоры подвижной системы реализуются несколькими способами (рис. 136):
- Опорные керны F укрепляются на металлических площадках E, изолированно приклеенных к обмотке рамки A.
- Концы обмотки H выведены через площадки к кернам.

- Керны F опираются на подпятники I с агатовыми или корундовыми вкладышами, выполняющими роль высокоточных подшипников скольжения.
- Керны могут ориентироваться как наружу, так и внутрь рамки.
- Для исключения трения качения в прецизионных приборах рамка A укрепляется на растяжках или на тонком подвесе.

Механика противодействующего момента и формирование показаний. Управление положением рамки осуществляется с помощью спиральных пружин C, изготовленных из бериллиевой или фосфористой бронзы и закрепленных на осях. Внешние концы пружин связываются с корректирующим рычажком D. Пружины закручены в противоположные стороны: при повороте рамки одна из них закручивается, а другая раскручивается, что компенсирует температурные деформации.

Вращающий момент Mвр, действующий на рамку с током I в магнитном поле с индукцией B, выражается формулой:

Mвр = B · I · S · w

где S — площадь рамки, w — число витков обмотки.

Противодействующий упругий момент пружины Mупр пропорционален углу закручивания α:

Mупр = W · α

где W — удельный момент модуль упругости материла пружины.

При равновесии (Mвр = Mупр) угол отклонения рамки прямой пропорционален току:

α = (B · S · w / W) · I

С рамкой жестко связана стрелка прибора, указывающая значение на шкале. Рычажок D служит корректором для точной установки стрелки на нулевое деление.

Зеркальные и прецизионные гальванометры. В высокоточных лабораторных гальванометрах со способом отсчёта по зеркалу и шкале рамка подвешивается на упругой металлической или металлизированной нити, выполняющей одновременно роль токоподвода. На рамке укрепляется лёгкое зеркальце.

Для защиты нити подвеса и упругой системы от механических повреждений и конвекционных потоков воздуха подвесная система помещается внутрь защитной вертикальной трубки A. Такие конструктивные решения характерны для прецизионных приборов класса точности 0.1 и выше.

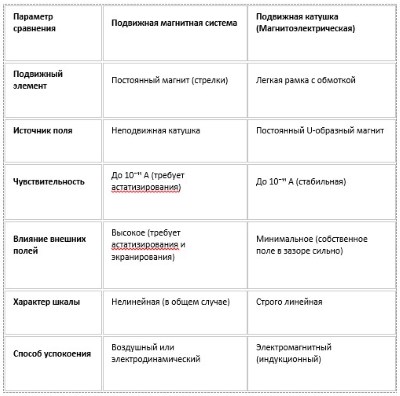

Таблица: Сравнительный анализ систем гальванометров

Заключение. Рассмотренные конструкции магнитоэлектрических измерительных механизмов демонстрируют эволюцию физического приборостроения: от чувствительных к внешним помехам гальванометров с подвижным магнитом до помехозащищенных и технологичных приборов с подвижной катушкой. Понимание физических процессов в обоих типах систем — основы метрологии, электродинамики и теории электрических измерений.
