Лабораторная подготовка и полевые методы оценки гидравлических условий водотоков

Лабораторная подготовка к гидравлическим методам. Прежде чем приступить к полевым работам по оценке течения, исследователи должны выполнить несколько обязательных этапов лабораторной подготовки. Первый этап включает определение водосборного бассейна и нанесение сегментов водотока на подробную топографическую карту в соответствии с рекомендациями главы 2. Далее необходимо построить протяжённый профиль целевого потока, используя контурные линии, пересекающие русло, и одновременно определить местоположение будущих участков отбора проб для последующего полевого анализа. Особое внимание уделяют выявлению необычных перепадов высот, которые могут повлиять на общие гидравлические условия исследуемых районов. На завершающем этапе исследователи копируют все данные о перепадах и эскизы на водонепроницаемую бумагу, используя шаблоны из приложения 4.1, после чего тестируют все батареи расходомеров и оборудование для обеспечения готовности к эксплуатации.

Базовый метод 1: составление карты гидравлических условий и местообитаний. Основная процедура картографирования начинается с протягивания измерительной ленты вдоль прямой линии на одном из берегов выбранного участка. Полевые бригады зарисовывают нижнюю и верхнюю границы русла, отмечая крупные валуны, древесный мусор, заторы из брёвен и характерные типы грунта. Для точного измерения объектов в русле и прилегающей пойме используют вторую ленту, расположенную перпендикулярно базовой линии. Полученная карта должна быть масштабирована так, чтобы охватить длину русла не менее чем в шесть раз превышающую ширину берега, как показано на рисунке 4.9. Такой подход обеспечивает репрезентативность гидравлической съёмки.

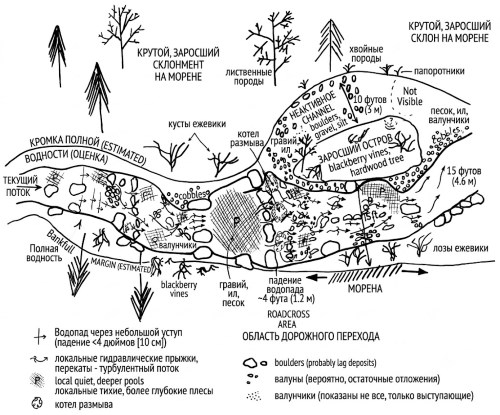

Рисунок 4.9. Примерный эскиз русла и объектов, подготовленный в ходе учебного упражнения.

Для измерения поперечного сечения выбирают от четырёх до шести репрезентативных участков поперёк русла, где исследователи фиксируют среднюю глубину и ширину на этапе заполнения берега. Контрольная лента, натянутая поперёк потока на уровне заполнения берега, обеспечивает последовательные измерения глубины во всех точках отбора проб. Текущую глубину потока фиксируют для каждого поперечного сечения, чтобы установить исходные гидравлические условия. Определение уклона включает оценку общей длины и перепада высот по всему участку с использованием простого геодезического уровня и штанги. Эти измерения позволяют рассчитать средний уклон водной поверхности — критический параметр для понимания энергии течения и потенциала переноса наносов.

Полевые бригады наносят на карту плёсы (бассейны), перекаты и зоны с быстро меняющимся течением, включая гидравлические трамплины, желоба и водовороты, в приблизительном масштабе. Любые предпочтительные места обитания, где наблюдается концентрация донных беспозвоночных или рыб, тщательно описывают и точно фиксируют на карте участка. Сложные локальные гидравлические условия могут потребовать составления детальных крупномасштабных карт отдельных водосборов. Отслеживание поплавков обеспечивает ценную визуализацию структуры течения: их отпускают в верхней части плёса, а наблюдатели зарисовывают траекторию с берега. Упражнение повторяют с поплавками, выпущенными из разных положений по поперечному сечению, включая зоны гидравлических прыжков и обратных вихрей.

После сбора полевых данных исследователи перерисовывают карту участка, исключая ненужные линии съёмки и полевые пометки. На основе окончательного эскиза и данных поперечного сечения определяют среднюю ширину русла при заполнении берегов и среднюю глубину. При наличии перекатов измеряют расстояние по прямой между последовательными перекатами и рассчитывают отношение этого расстояния к полной ширине русла. Используя лист кальки, зарисовывают наблюдаемую схему течения через плёс, отмечая локальные местообитания и явления, связанные с течением. Оценивают площадь поверхности, занимаемую каждым состоянием течения и типом местообитания, для количественной оценки доступности среды обитания.

Усовершенствованный метод 1: расширенное гидравлическое картирование. Протокол расширенного картирования базируется на базовых методах, включая детальные измерения скорости и глубины как в однородных, так и в быстро меняющихся участках течения, выявленных при первичной оценке. В местах возникновения критической скорости исследователи измеряют глубину и скорость конкретно в пределах критической зоны. К каждой точке измерения прилагают небольшой эскиз, документирующий конфигурацию потока с указанием площади, занятой различными гидравлическими условиями. Безразмерные гидравлические параметры рассчитывают путём определения числа Фруда (Fr) и числа Рейнольдса (Re) для каждой точки отбора проб на основе скорости и глубины. Эти расчётные значения наносят непосредственно на карту участка для визуализации пространственных закономерностей режима течения и характеристик турбулентности.

Для анализа геометрии канала сопоставляют ширину и глубину береговой линии или линии среза растительности с соответствующими дренажными участками, как показано на рисунке 4.10. Исследователи сравнивают как наклон, так и пересечение установленных линий регрессии с опубликованными данными для аналогичных региональных потоков, ссылаясь на авторитетные источники, такие как Данн и Леопольд (1978). Это сравнение показывает, демонстрирует ли исследуемый район типичные региональные гидравлико-геометрические зависимости. Для количественной оценки разнообразия гидравлических местообитаний измеряют приблизительную площадь, охватываемую каждым из закартированных условий течения.

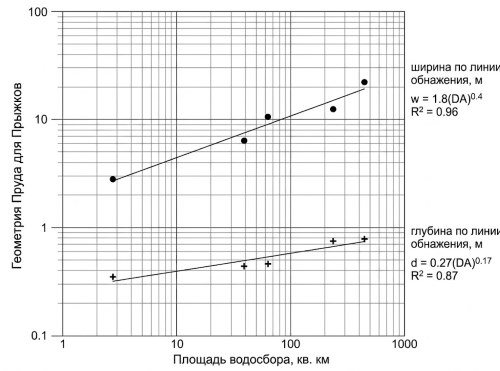

Рис. 4.10. Геометрия участка для Jumping Pound Creek (провинция Альберта, отбор 2003 г., курс биологии 6183, Университет Нью-Брансуика).

Для критических сечений оценивают объём потока, используя произведение площади поперечного сечения и средней скорости. Измерения скорости выше по течению позволяют оценить площадь поперечного сечения, влияющую на поступление потока в критическое сечение, что даёт представление о схемах сближения и расхождения потоков. Такой подход особенно важен для понимания энергетики потока в зонах сужения русел и за препятствиями.

Базовый метод 2: оценка устойчивости русла и напряжения сдвига. Определение размеров частиц начинается с измерения осей x, y, z самых крупных материалов, слагающих покрытие русла, с помощью стандартного измерительного стержня. Все данные заносят в опросный лист участка, представленный в приложении 4.1. Процедура отбора проб требует систематического прохождения по участку и отбора наиболее крупных частиц, выступающих над поверхностью слоя, с регулярными интервалами в несколько шагов. Для получения статистически достоверных характеристик требуется минимум 49 образцов, при этом плёсы и перекаты отбирают отдельно, если они присутствуют, чтобы зафиксировать распределение зёрен по размерам, характерное для конкретной фации. Геометрию и уклон береговой линии определяют в соответствии с базовым методом картирования.

Средний диаметр отобранного материала субстрата рассчитывают по результатам измерений размера частиц. Эти данные представляют в виде кривой суммарной частоты, как показано на рисунке 4.11, что позволяет определить процентили, включая D50 (медианный диаметр) и D84 (диаметр, меньше которого 84% частиц). Используя данные измерения среднего уклона и среднего поперечного сечения при заполнении берегов, рассчитывают тяговое усилие (граничное напряжение сдвига), действующее на русло ручья на стадии заполнения берега. Эта величина представляет силу, с которой текущая вода воздействует на частицы русла.

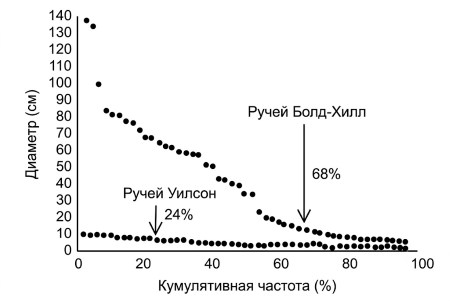

Рисунок 4.11. График кумулятивной частоты для образца материала покрытия русла, показывающий процент стабильности на стадии заполнения берега.

Затем сверяются с графиком зависимости тягового усилия от размера наносов в процессе начала движения (рис. 4.8), чтобы определить процент материала покрытия, который может стать неустойчивым и мобилизоваться на этапе формирования берегового заполнения. Это позволяет прогнозировать эрозионные процессы и оценивать стабильность донных местообитаний.

Усовершенствованный метод 2: детальный анализ устойчивости дна и напряжения сдвига. Усовершенствованный протокол определения устойчивости дна требует сбора профилей скорости на шести-восьми участках в пределах исследуемой зоны, с особым упором на места, где обнаружены донные местообитания. На каждом участке измеряют скорость потока с шагом, в 5–10 раз превышающим уровень русла по вертикали. На мелководных участках допустимо меньшее количество интервалов измерения в зависимости от физических размеров датчика расходомера. Размер материалов субстрата русла фиксируют на каждом участке отбора проб, чтобы соотнести структуру скоростей с характеристиками поверхности русла. Когда прозрачность воды и глубина позволяют провести непосредственное наблюдение, выбирают диапазон размеров булыжника и гравия в русле и проводят испытания на снос для определения самого крупного размера частиц, которые могут быть перенесены при данных условиях течения.

Анализ профиля скорости включает построение графика измеренных скоростей в зависимости от логарифма высоты над дном (log y), как показано на рисунке 4.12. Результирующий полулогарифмический график обычно показывает линейную область, соответствующую логарифмическому закону распределения скоростей Прандтля-фон Кармана. По линии, аппроксимирующей график зависимости u = f(log y), оценивают скорость сдвига (u*) — основной параметр, представляющий собой квадратный корень из граничного напряжения сдвига, делённого на плотность жидкости. Используя расчётную скорость сдвига, вычисляют локальное напряжение сдвига пласта и номинальную толщину пограничного слоя на каждом участке измерения.

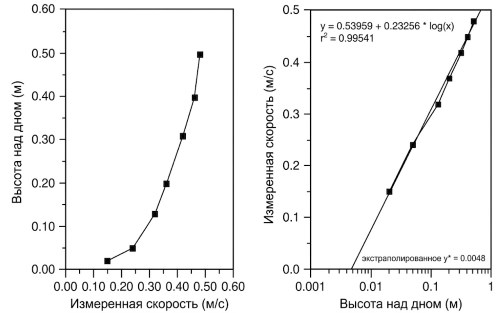

Рисунок 4.12. Примеры измерений профиля скорости и график профиля скорости, представленный в виде u = f(log y).

Этот детальный анализ позволяет охарактеризовать придонную структуру течения и её влияние на качество донной среды обитания. Полученные значения локального напряжения сдвига сопоставляют с критическими значениями для различных размеров частиц и стадий развития донных организмов. Такой подход особенно важен для оценки пригодности местообитаний для макробеспозвоночных и молоди рыб, чувствительных к гидродинамическому режиму.
