Устройство и принцип работы бесшнурового телефонного аппарата

Исторически первым массовым типом беспроводной телефонной связи стал «бесшнуровой телефонный аппарат» (Cordless Telephone). Данное устройство изначально позиционировалось в качестве дополнительного или параллельного аппарата для домашнего и офисного использования. Его ключевым преимуществом была возможность свободного перемещения в пределах определенной зоны без потери связи с телефонной сетью. Это решило проблему ограниченной мобильности, присущей классическим проводным моделям, и ознаменовало первый шаг к персонализации телекоммуникаций.

Конструктивно такой бесшнуровой телефонный аппарат состоит из двух основных функциональных блоков, что наглядно демонстрирует Рис. 11.1. Первым блоком является стационарная база (базовая станция), которая физически подключается к абонентской линии телефонной сети. Вторым блоком выступает портативный переносной блок, выполненный в форме привычной телефонной трубки. На корпусе этого блока расположена клавиатура для набора номера, микрофон и динамик, что делает его автономным устройством связи.

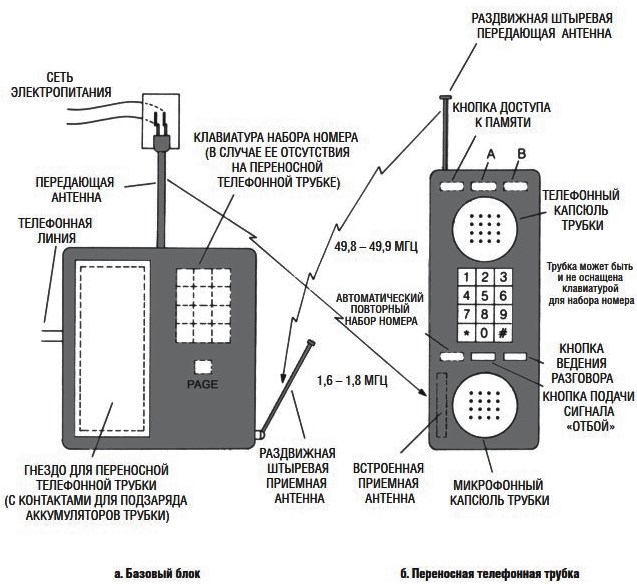

Рис. 11.1. Бесшнуровой телефонный аппарат

На данной структурной схеме представлены два основных компонента системы: базовая станция и портативная трубка. Визуализация подчеркивает отсутствие физического кабеля между ними, что является определяющим признаком всего класса подобных устройств. База выполняет функцию связующего звена между проводной сетью и беспроводным абонентом.

Принцип работы аппарата кардинально отличается от схемы подключения параллельных проводных телефонов. Вместо использования медных соединительных проводов для передачи речевой информации между базой и переносным блоком организуется радиоканал. Для его поддержания оба блока оснащаются маломощными радиопередатчиками и радиоприемниками. Это решение обеспечивает пользователю значительную свободу передвижения в радиусе действия сигнала, который, однако, из-за малой мощности передатчика обычно ограничен территорией квартиры или офиса.

В классических аналоговых системах бесшнурового телефона канал связи создается с помощью маломощного приемопередающего устройства, использующего метод частотной модуляции (ЧМ) сигнала. Этот тип модуляции обеспечивает достаточно высокое качество передачи речи и хорошую помехозащищенность в условиях бытового использования. При этом и база, и трубка содержат идентичные комплекты приемо-передающей аппаратуры, работающей на парных частотах, что позволяет организовывать дуплексный разговор, имитирующий естественное общение по традиционному телефону.

Сведения об авторах и источниках:

Авторы: Бигелоу С.Д., Карр Д.Д., Виндер С..

Источник: Энциклопедия телефонной электроники.
