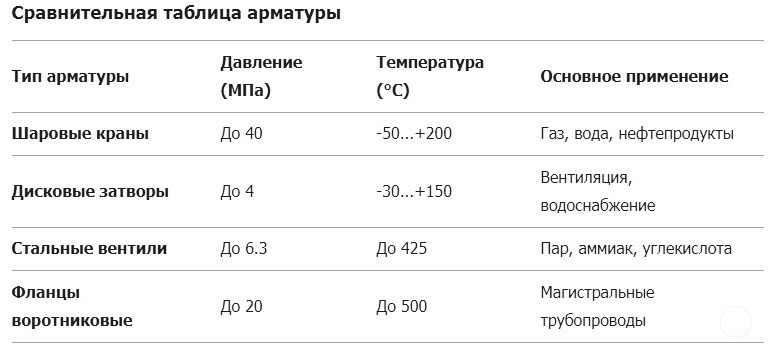

Классификация кранов

- газовые

- жидкостные (водопроводные)

По направлению потока и числу патрубков

- проходные;

- угловые;

- трёхходовые;

- многоходовые

По характеру движения затвора

- краны с вращением затвора без подъёма;

- краны с подъёмом (отжимом) затвора

По наличию или отсутствию сужения прохода

- полнопроходные;

- суженные

По типу привода

- ручные

- с электроприводом

- с пневмоприводом

- c гидроприводом

По форме затвора

- конусные

- цилиндрические

- шаровые

- игольчатые

Дисковый затвор

Дисковый затвор (заслонка, поворотный затвор, герметический клапан, гермоклапан) — тип арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

Конденсатоотводчик

Конденсатоотводчик позволяет автоматически отделять конденсат от пароводяной эмульсии и выводить его из системы.

Конденсат может появляться в результате потери паром тепла в теплообменниках и при прогреве трубопроводов и установок, когда часть пара превращается в воду. Наличие конденсата в паровых системах приводит к гидроударам, снижению тепловой мощности и ухудшению качества пара. Конденсатоотводчик должен выпускать воду и задерживать пар, что осуществляется с помощью гидравлического или механического затвора. Конденсатоотводчики можно разделить на три группы: механические, термостатические и термодинамические.

Фланцы

Фланец (от нем. Flansch) — обычно плоское кольцо или диск с равномерно расположенными отверстиями для болтов и шпилек, служащие для прочного и герметичного соединения труб и трубопроводной арматуры, присоединения их к машинам, аппаратам и ёмкостям, для соединения валов и других вращающихся деталей (фланцевое соединение). Фланцы используют попарно (комплектом).

Фланцы различаются по размерам (бывают плоские и воротниковые фланцы), способу крепления и форме уплотнительной поверхности. Фланцы могут быть элементами трубы, фитинга, вала, корпусной детали и т.п. Фланцы в виде отдельных деталей чаще всего приваривают или привинчивают к концам соединяемых деталей. Форма уплотнительной поверхности фланца в трубопроводах зависит от давления среды, профиля и материала прокладки. Гладкие уплотнительные поверхности с прокладками из картона, резины и паронита применяются при давлениях до 40 бар, поверхности с выступом на одном фланце и впадиной на другом с асбометаллическими и паронитовыми прокладками — при давлениях 200 бар, фланец с конической уплотнительной поверхностью — при давлениях выше 64 бар.

Фитинги

Фитинги (англ. fitting, от fit — прилаживать, монтировать, собирать) — соединительная часть трубопровода, устанавливаемая в местах его разветвлений, поворотов, переходов на др. диаметр, а также при необходимости частой сборки и разборки труб. Фитинги служат и для герметичного перекрытия трубопровода и др. вспомогательных целей. В зависимости от назначения фитинги подразделяются на:

- угольники (изменяют направление на 90°)

- тройники (обеспечивают ответвление в одном направлении)

- кресты (обеспечивают ответвление в двух направлениях)

- муфты (соединяют трубы прямого участка)

- пробки, колпаки (используют для герметичной заделки концов труб)

Фитинги, соединяющие концы труб одинакового диаметра, называются прямыми, фитинги, скрепляющие концы труб разного диаметра— переходными . Изготавливаются из ковкого чугуна, стали и др.

Вентили

Вентиль – это вид трубопроводной арматуры, у которой запорное устройство насажено на шпиндель, проходное сечение перекрывается в горизонтальной плоскости. Вентили широко применяются для перекрывания потоков газообразных или жидких сред в трубопроводах с диаметрами условных проходов от 10 до до 300 мм при рабочих давлениях до 2500кГ/см2 и температурах сред от –200 до +450°С в тех случаях, когда к надежности и герметичности перекрытия прохода предъявляются высокие требования.

Вентили выпускаются двух основных типов: клапанный и шаровый. Вентили (клапаны), которые мы все хорошо знаем, изначально стоят на наших трубах в квартире. Эти вентили хорошо приспособлены, чтобы пропускать сильно хлорированную воду. Ремонт их недорогой, в основном это замена уплотнителей, когда вентиль потечет.

Шаровые вентили изящны и пригодны даже как элемент дизайна. У них, как правило, одна ручка, поворачивающаяся в разные стороны. Имея шаровый латунный вентиль, можно изменять давление воды и температуру. Как видно, вентиль в современном запорном оборудовании давно занял достойное место, и область его применения постоянно расширяется.

Вентиль стальной

Вентиль стальной применяется в качестве запорных устройств на технологических линиях и трубопроводах для воды и пара, также рабочей средой может являться аммиак, углекислота, природный и сжиженный газы, коррозирующие вещества. Вентили стальные - гарантия качества и надежности.

Самым известным и распространенным элементом запорно-регулирующей арматуры, предназначенной для водяного и газового снабжения, являются запорные вентили. В их задачу входит перекрытие или плавное регулирование расхода жидкости или газа в трубопроводе.

Вентили стальные существенно отличаются в использовании от чугунных или бронзовых. Связанно это, в первую очередь, с рабочими температурами (до 425 C) и условным давлением (до 6,3 МПа), значения которых довольно высокие. На этом основании, вентили стальные могут использоваться в более напряженных условиях, которые допускают очень высокие температуры и большое давление. Их небольшой, по сравнению с чугунными вентилями, вес упрощает требования к трубопроводной конструкции и не требует монтажа специальной арматуры и дополнительных элементов.

Как правило, вентили стальные изготавливают из нержавеющей стали. Обычно из стали 20 или 25, легированной или без добавления легирующих компонентов, изготавливают корпуса вентилей. Для более длительного использования лучше применять вентили, изготовленные из сортов легированной стали. Вентили стальные выпускаются с большим, до ста миллиметров, условным проходом, вследствие чего применяются в трубопроводах с большим расходом рабочей среды. В обычных жилых зданиях вентили стальные встречаются редко, так как там чаще всего используют бронзовые вентили или шаровые краны.

Вентили стальные обычно выпускают во фланцевом исполнении. За счет этого достигается качественная герметизация трубопроводного стыка, надежное крепление стального вентиля на трубопроводе и упрощенный демонтаж, который не затрагивает остальных запорных элементов. Встречаются вентили стальные с ответными фланцами. Установив правильно подобранные фланцы, можно сократить время и усилия при дальнейшем монтаже. Точное приваривание ответных фланцев к трубопроводу и составляет сам монтаж стального вентиля.

Вентили стальные выпускаются в таком исполнении, когда непосредственно в трубопровод вваривают входной и выходной патрубки арматуры. Это увеличивает скорость монтажа и гарантирует отсутствие протечек, но намного усложняет демонтаж вентиля, связанный с его ремонтом и заменой, а это тем самым увеличивает его стоимость.

Вентили стальные имеют следующие характеристики:

- функционируют при высоких перепадах давления;

- хорошо зарекомендовали себя при высоких рабочих давлениях;

- выдерживают максимальную температуру рабочей среды до 425?С;

- имеют простую конструкцию и легко ремонтируются;

- работают при любом положении в пространстве.

Классическим примером таких деталей являются вентили стальные 15с22нж. Вентиль стальной 15с22нж используется в трубопроводах с очень большими расходами рабочей среды и большой температурой. Для этого стальные вентили данного типа выпускают с большими (до 100 мм) условными проходами, что позволяет пропускать через них значительные объемы рабочей среды (намного больше, чем у других типов). Кроме того, благодаря немалой площади поверхности изделия, такие вентили можно использовать в качестве радиаторов, то есть отводить большее количество тепла. Но, несмотря на достоинства данного вентиля, его прочность не позволяет использовать его в сетях с большим статическим давлением и в сетях, где существует возможность гидроударов.

Вентиль нержавеющий

Вентиль нержавеющий — запорная арматура, применяющаяся на трубопроводах, рабочей средой которого служат коррозирующие вещества.
