Железнодорожные мосты: системы балок и ферм

Введение в классификацию балочных систем. Проектирование и возведение мостовых сооружений требуют строгого учета множества факторов, включая статические нагрузки, технологичность монтажа и экономическую эффективность. Балочные мосты занимают доминирующее положение в отечественной и зарубежной практике транспортного строительства благодаря разнообразию конструктивных решений. В зависимости от статической схемы работы они подразделяются на разрезные, неразрезные и консольные системы. Каждая из этих конструкций обладает уникальными эксплуатационными свойствами, определяющими сферу их рационального применения в железнодорожной и автодорожной инфраструктуре.

Разрезные системы в железнодорожном строительстве. В практике проектирования железнодорожных мостов наибольшее распространение получили разрезные системы среди металлических аналогов. Главной причиной этого является конструктивная простота и определенность их статико-геометрической схемы, которая исключает появление дополнительных напряжений от возможных деформаций основания. Пролетные строения в таких системах полностью независимы друг от друга, что существенно упрощает заводское изготовление, транспортировку и монтаж.

Легкость замены, восстановления и оперативной перевозки сделали разрезные системы незаменимыми для железных дорог, где они доминируют и по сей день.

Массовое применение металлических балок стимулировало инженеров к их постоянной оптимизации. Основными направлениями стали рационализация сечений, снижение металлоемкости и улучшение архитектурных качеств. Стандартные типовые железнодорожные пролетные строения имеют строительную высоту в пределах 1/10 – 1/12 от длины пролета, а их технико-экономическая эффективность сохраняется при длинах до 36 м.

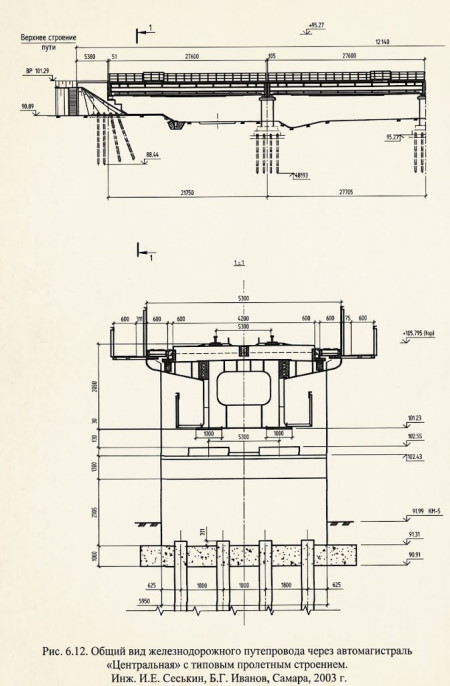

Рис. 6.12. Типовое металлическое пролетное строение разрезной балочной системы

Переход к балочным фермам при больших пролетах. При необходимости перекрытия пролетов, превышающих 36 м, сплошностенные балки становятся неэкологичными из-за чрезмерного расхода металла. В таких случаях экономически более целесообразны балочные фермы, обладающие развитой структурой из стержней. Они могут иметь различные геометрические очертания поясов и разнообразные системы решеток.

Хотя простейшее очертание ферм с параллельными поясами выглядит гармонично с архитектурной точки зрения, инженеры стремились приблизить форму конструкции к эпюре изгибающих моментов. Фермы сложной геометрии с криволинейным очертанием обоих поясов не прижились в массовом строительстве из-за сложности изготовления узлов. Наибольшее применение нашли фермы с одним криволинейным поясом, повторяющие очертания моментов от постоянных и временных нагрузок.

С течением времени накопленный опыт показал, что экономия стали за счет кривизны поясов ощутима лишь на очень крупных пролетах. Для малых и средних сооружений затраты на усложнение сборки превышают выгоду от снижения массы, поэтому параллельные пояса были признаны универсальным и наиболее практичным решением.

Неразрезные и консольные системы мостов. Неразрезные фермы за счет совместной работы смежных пролетов демонстрируют повышенную жесткость и меньшую массу по сравнению с разрезными аналогами. Это позволяет уменьшить высоту конструкции и снизить нагрузку на опоры. Однако их внедрение долгое время сдерживалось опасностью аварий при неравномерной осадке опор, а также высокими требованиями к точности изготовления и монтажа.

Консольные системы, сохраняя достоинства неразрезных конструкций, нечувствительны к осадке опор и удобны для навесного монтажа.

Они особенно выгодны при больших пролетах, где доля временной подвижной нагрузки относительно мала, а также в автодорожных мостах, где снижение общей жесткости не создает критических угроз безопасности.

Историческим примером выдающегося инженерного искусства является Фортский мост в Великобритании, представляющий собой классическую консольную систему.

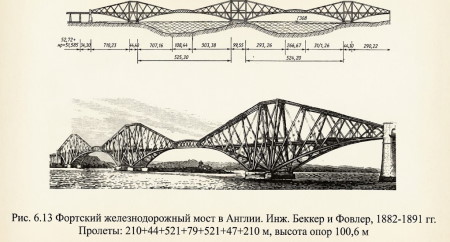

Рис. 6.13. Общий вид консольного моста через реку Форт в Великобритании

Несмотря на традиционную для того времени форму ферм, этот объект выделяется масштабностью, продуманностью деталей, применением трапецеидального сечения и безупречными пропорциями.

Другим ярким сооружением этого типа является Квебекский мост, имеющий уникальную статическую структуру.

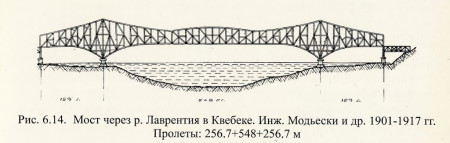

Рис. 6.14. Конструктивная схема и особенности Квебекского моста

В нем каждая главная часть работает как неравноплечее коромысло весов, где равновесие достигается за счет утяжеления короткого плеча. Визуальное ощущение нестабильности здесь усиливается наличием подвесной промежуточной фермы, закрепленной на длинных консолях.

Заключение. Эволюция металлических мостовых конструкций прошла путь от простых разрезных балок до сложных неразрезных и консольных систем. Выбор конкретной схемы всегда базируется на строгом технико-экономическом расчете, учитывающем длину пролета, интенсивность движения, геологические условия строительной площадки и требования безопасности. Современные методы проектирования продолжают совершенствовать эти формы, обеспечивая надежность транспортных магистралей.
