Опоры контактной сети с жесткими поперечинами

Схемы опор с жесткими поперечинами показаны на рис. 66. В качестве опор 1 жестких поперечин применяют консольные железобетонные опоры длиной 13,6 м (как правило, конические) или раздельные длиной 11,2 м. Жесткие поперечины являются поддерживающими конструкциями и выполняются в виде металлической пространственной фермы.

Опоры с жесткими поперечинами представляют собой конструкцию, состоящую из опорных и поддерживающих устройств. Эти опоры не имеют специальной маркировки, а определяются типами консольных опор и жестких поперечин. Опоры с жесткими поперечинами являются основными опорными конструкциями, применяемыми на станциях и многопутных перегонах, т. е. там, где, как правило, не представляется возможным устанавливать консольные опоры около каждого пути. В последние годы опоры с жесткими поперечинами стали применяться также и на двухпутных перегонах при необходимости установки опор с большими габаритами (например, за кюветами).

Фиксация положения контактного провода в плане у опор с жесткими поперечинами производится при помощи фиксирующего троса 3, натягиваемого между опорными стойками, или фиксаторных стоек 4, прикрепляемых к жесткой поперечине (рис. 66, а и б). Фиксирующие тросы применяются, как правило, на станциях, а фиксаторные стойки — на перегонах. Применение фиксаторных стоек позволяет обеспечить требуемую па перегонах по условиям надежности механическую независимость контактных проводов разных путей. На участках, электрифицируемых на переменном токе, при компенсированных контактных подвесках на перегонах вместо фиксаторных стоек устанавливают консольные стойки 5, на которых закрепляют и фиксируют контактную подвеску (рис. 66, в).

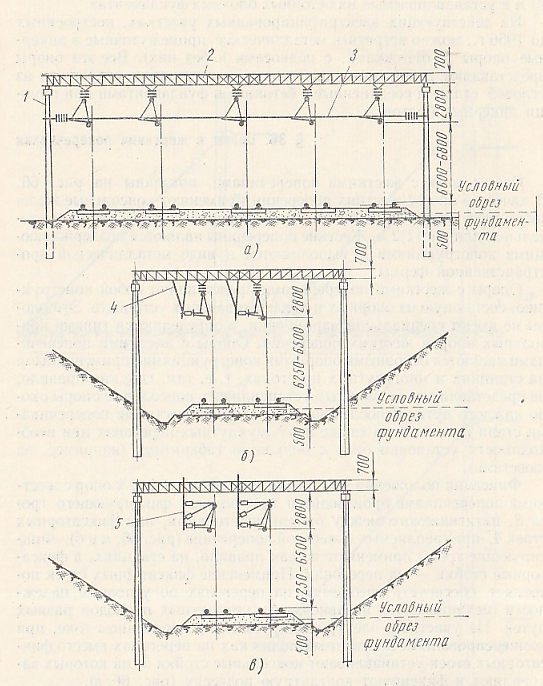

Рис. 66. Опоры с жесткими поперечинами: а - с фиксирующим тросом, б - с фиксаторными стойками, в - с консольными стойками, 1 — опора, 2 — жесткая поперечина, 3 — фиксирующий трос, 4 - фиксаторная стойка, 5 — консольная стойка

Опоры с жесткими поперечинами применяются для перекрытия до восьми путей включительно. Если изгибающий момент, действующий на каждую из опор жесткой поперечины, оказывается более 8 Тм, то вдоль пути с каждой стороны жесткой поперечины устанавливают по две опоры.

Соединение жесткой поперечины с железобетонными опорами осуществляют посредством специальных металлических конструкций.

На рис. 67 показаны оголовки, служащие для установки жесткой поперечины на вершине конических опор. Оголовки можно перемещать в пределах 100 мм, регулируя тем самым положение поперечины по высоте.

Оголовок, показанный на рис. 67, а, предназначен для крепления жесткой поперечины на одиночной опоре, на рис. 67, б — для крепления на спаренных опорах.

Рис. 67. Оголовки для установки жесткой поперечины на вершине конических опор: а — при одиночной опоре, б — при спаренных опорах

Крепление жестких поперечин на двутавровых опорах практически не применяется, так как двутавровые опоры вследствие их малой несущей способности вдоль пути используются в качестве опор жестких поперечин весьма ограниченно. Для восприятия момента от анкеровки проводов вдоль пути у опор с жесткими поперечинами устанавливают оттяжки и анкеры аналогично консольным опорам.
