Эволюция мостостроения: от античных арок до стальных ферм

История мостостроения представляет собой фундаментальный пласт архитектурной и инженерной эволюции человечества. Переход от элементарных балочных переправ к высокотехнологичным искусственным сооружениям отражает динамику научно-технического прогресса. Древнеримская цивилизация заложила базисные принципы арочного мостостроения, внедрив гидравлическое вяжущее — пуццолановый цемент — и правильную геометрическую форму полуциркульной арки. Римские мосты и акведуки отличались колоссальным запасом прочности, что позволило многим из них просуществовать свыше двух тысячелетий. Однако с падением Римской империи традиционная мостостроительная школа надолго утратила систематический характер, и возрождение инженерной мысли происходило в условиях Средневековья под эгидой религиозных институтов.

В раннем Средневековье именно христианская церковь осознала стратегическую, социально-экономическую и сакральную значимость транспортной инфраструктуры. Содержание и возведение надводных переходов рассматривалось как богоугодное дело, обеспечивающее безопасное паломничество и торговлю. Французское монашеское братство, известное как Орден мостостроителей (Frères pontifes), сформировало артельное проектирование, сочетавшее эмпирические знания с теологической символикой. Главным достижением этого ордена стал знаменитый Авиньонский мост (мост Сен-Бенезе) через реку Рона, возведенный в 1177 году под руководством святого Бенезе. Сооружение опиралось на 21 каменную арку с максимальным пролетом 35 м, продемонстрировав выдающийся инженерный расчет гидродинамических нагрузок бурлящего русла.

Средневековое мостостроение: сакральная инженерия и урбанистика. Параллельно с континентальными проектами развитие мостостроения происходило на Британских островах. В Англии священник Питер де Коулчёрч спроектировал и начал строительство первого капитального каменного моста через реку Темзу — легендарного Старого Лондонского моста. Возведение этого монументального сооружения продолжалось 30 лет и было завершено в 1209 году. Конструкция базировалась на массивной каменной насыпи и фундаментах, защищенных плотными рядами деревянных свай, вбитых в речное дно. На одном из ключевых промежуточных устоев была возведена каменная часовня в честь святого Томаса Бекета, подчеркивавшая религиозно-градостроительный статус объекта.

С функциональной точки зрения Старый Лондонский мост являлся не только транспортной артерией, но и плотно застроенным городским пространством. Шестой пролет с южной стороны был выполнен из деревянных конструкций и снабжен разводным механизмом для пропуска большегрузных морских судов. Вдоль моста тянулись многоэтажные жилые дома и торговые лавки, между которыми сохранялся узкий проезжий коридор. Из-за плотной деревянной застройки здания неоднократно уничтожались пожарами, но каждый раз восстанавливались с изменениями в планировке. Длина каждой из 20 арок варьировалась в пределах от 4,5 до 10,5 м, а массивные промежуточные опоры (быки) перекрывали более половины поперечного сечения реки, вызывая сильный перепад уровня воды и мощные турбулентные потоки.

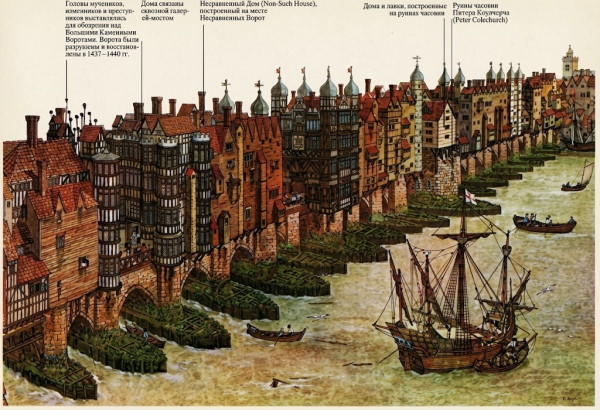

Рис. 2. Конструктивная схема и застройка Старого Лондонского моста (1209 г.)

Старый Лондонский мост оставался единственной надводной каменной переправой через Темзу в черте города вплоть до 1831 года, когда он был демонтирован и заменен новым инженерным сооружением. Мостовые конструкции Средневековья совмещали в себе функции фортификации, жилья и торговли, однако узкие пролеты и широкие быки существенно затрудняли речное судоходство и провоцировали размыв дна.

Инженерный прорыв Возрождения: переход к сегментным аркам. До конца XVII века проектирование и возведение мостов оставалось преимущественно эмпирическим ремеслом, находящимся в ведении монашеских орденов, гильдий или одаренных архитекторов-самоучек. Качественный перелом в геометрическом формообразовании арок произошел в Италии эпохи Возрождения. Во Флоренции влиятельная купеческая гильдия поручила выдающемуся архитектору и живописцу Таддео Гадди (1300–1366) восстановить разрушенный разрушительным наводнением мост Понте Веккьо (Старый мост) через реку Арно.

При проектировании Понте Веккьо Таддео Гадди реализовал инновационное решение: он отказался от традиционной полуциркульной формы в пользу сегментной арки, дуга которой составляет лишь часть полуокружности. Введение сегментной формы позволило существенно уменьшить стрелу подъема арки при сохранении длины пролета, уменьшить количество промежуточных опор в русле реки и снизить гидравлическое сопротивление потоку воды. Новую геометрическую концепцию впоследствии перенял архитектор и монах Джованни Джокондо (1433–1515), который применил сегментную арку при возведении первого каменного моста Нотр-Дам в Париже в 1507 году.

Сравнительный анализ эволюции форм каменных арок. Развитие геометрии несущих арок оказывало прямое влияние на гидродинамику реки и экономию строительных материалов. Ниже представлена сравнительная характеристика основных геометрических типов арок, применявшихся в европейском мостостроении:

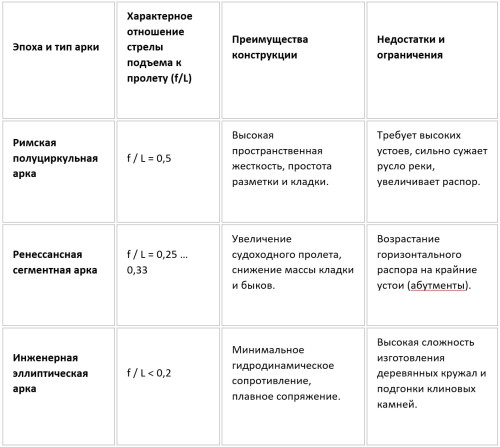

Табл. 1. Эволюция геометрических параметров каменных арок в мостостроении XII–XVIII веков

Научно-промышленная революция XVIII века и академизация инженерного дела. Масштабное расширение дорожной сети и рост грузопотоков в XVIII веке потребовали перехода от ремесленного мастера к научному проектированию. Во Франции под покровительством военных инженеров Департамент дорог основал в 1747 году Национальную школу мостов и дорог (École des Ponts et Chaussées). Становление школы ознаменовало выделение инженерного дела в самостоятельную академическую дисциплину, основанную на математическом расчете и сопротивлении материалов.

Первый директор школы, выдающийся инженер Жан Перроне, совершил революцию в каменном мостостроении. Он заменил традиционные сегментные арки еще более пологой и эстетичной эллиптической аркой. Жан Перроне установил, что горизонтальный распор смежных арок в многопролетном мосту взаимно уравновешивается, что позволило уменьшить толщину промежуточных быков до 1/10 или даже 1/12 величины пролета (в отличие от древнеримской нормы 1/4–1/5).

Вершиной инженерного творчества Жана Перроне стал Мост Согласия в Париже, завершенный в 1791 году. В этом сооружении круглые арки были полностью заменены уплощенными эллиптическими. В ходе строительства арки поддерживались мощными деревянными кружалами, а возведение быков осуществлялось с использованием кессонов, из которых предварительно откачивалась вода механическими насосами. Форма пологой арки Перроне получила широчайшее распространение в европейской инженерной практике XIX века.

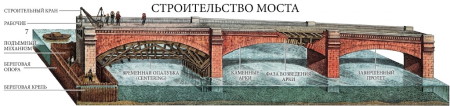

Рис. 2. Конструкция Моста Согласия в Париже работы Жана Перроне (1791 г.)

Промышленный переворот: металл, сталь и большепролетные системы. Переход от камня к металлу кардинально изменил конструктивные возможности мостостроителей. В 1779 году в Колбрукдейле (Великобритания) через реку Северн был возведен первый в мире чугунный мост (Iron Bridge). Несущие чугунные нервюры и элементы настила были отлиты на местном металлургическом заводе промышленника Абрахама Дерби III. Чугун обладал высокой прочностью на сжатие, однако был хрупок при растяжении и изгибе, что требовало новых материалов.

На смену чугуну пришло кованое железо (puddled iron), обладающее пластичностью и высокой прочностью на растяжение. Инженер Томас Телфорд в 1826 году применил кованое железо для изготовления несущих цепей при строительстве 178-метрового висячего моста через пролив Менай, соединившего Уэльс с островом Англси. В 1850 году выдающийся инженер Роберт Стефенсон при возведении железнодорожного моста Британия через тот же пролив использовал кованое железо для создания уникальной замкнутой коробчатой (трубчатой) несущей балки.

Эволюция подвесных систем: висячие мосты высокого напряжения. Дальнейшее увеличение пролетов потребовало применения высокопрочной стальной проволоки и систем жесткой раскрепки. В 1855 году американский инженер Джон Реблинг (1806–1869) завершил строительство двухъярусного висячего моста через ущелье Ниагара-Фолс с пролетом 250 м. По верхнему ярусу сооружения было организовано движение тяжелых железнодорожных составов, а по нижнему — движение экипажей и пешеходов.

Конструктивная устойчивость Ниагарского моста достигалась за счет внедрения следующих инженерных решений:
1. Главные несущие тросы суммарным диаметром несколько десятков сантиметров вились непосредственно на строительной площадке из параллельных нитей мягкой стальной проволоки.

2. Настил моста подвешивался на вертикальных стальных стропах к основным кабелям.
3. Для гашения динамических колебаний от ветра и движущихся поездов была применена развитая система наклонных проволочных растяжек (вант), связывающих дорожное полотно с верхушками пилонов и анкерными массивами.

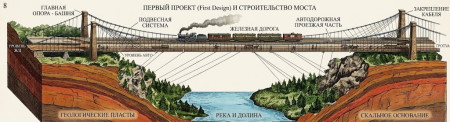

Рис. 3. Двухъярусный висячий мост Джона Реблинга в Ниагара-Фолс (1855 г.)

Стальные арочные и консольные мосты XIX века. Для пропуска тяжелых железнодорожных составов через широкие судоходные реки наилучшие показатели прочности и жесткости демонстрировали стальные арочные и консольные ферменные системы. Первым в мире крупным сооружением, в конструкции которого определяющую роль сыграла структурная сталь, стал арочный мост через реку Миссисипи у города Сент-Луис (мост Идса), возведенный в 1874 году инженером Джеймсом Идсом (1820–1887).

Мост Сент-Луис имел двухуровневую структуру: верхний ярус предназначался для автомобильного и пешеходного движения, а нижний — для железнодорожного транспорта. Центральный арочный пролет сооружения составлял 156 м, а боковые — по 150 м, что обеспечивало свободный проход крупных речных пароходов. Опоры моста закладывались на глубоком скальном основании с применением пневматических кессонов с повышенным внутренним давлением воздуха, предотвращавшим проникновение воды в рабочую камеру на дне реки.

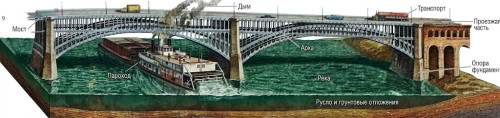

Рис. 4. Стальной арочный мост Джеймса Идса через реку Миссисипи в Сент-Луисе (1874 г.)

Строительство моста Идса доказало техническое преимущество стали перед чугуном и железом, заложив основы современного мостостроения. Эволюционный путь от древнеримских каменных арок до стальных ферм и подвесных систем продемонстрировал непрерывную взаимосвязь фундаментальной науки, материаловедения и архитектурной формы.

Сведения об авторах и источниках:

Авторы: Эдвард Денисон, Йан Стюарт и др.

Источник: Как читать мосты

Данные публикации будут полезны студентам строительных и инженерных специальностей, начинающим специалистам в области гражданского проектирования и мостостроения, а также всем, кто интересуется историей архитектуры и развитием транспортной инфраструктуры.
