Обоснование прочности и долговечности оборудования АЭС: современные проблемы, методы и расчетные подходы

Обеспечение надежности и структурной целостности оборудования атомных электростанций (АЭС) представляет собой фундаментальное условие безопасной и экономически эффективной эксплуатации объектов использования атомной энергии. Специфичность предъявляемых требований по безопасности, экстремальные условия работы (высокие давления, температурные перепады, циклические нагрузки, агрессивные коррозионные среды, интенсивные потоки нейтронного излучения) и конструктивные особенности ключевых узлов определяют подходы к глубокому обоснованию их механической прочности, виброустойчивости и остаточного ресурса.

В традиционной инженерной практике обоснование прочности базируется на требованиях действующей нормативной документации (в частности, «Норм расчета на прочность оборудования и трубопроводов атомных энергетических установок»). Однако в процессе длительной эксплуатации энергоблоков возникают нетривиальные задачи, когда нормативных подходов оказывается недостаточно. В таких ситуациях требуется привлечение фундаментальных методов механики разрушения, физического материаловедения, численного моделирования гидроупругости и проведение масштабных расчетно-экспериментальных исследований.

1. Трансформация нормативных требований и концептуальных подходов к безопасности. Эволюция нормативно-правовой базы ядерной энергетики напрямую отражает накопленный международный опыт эксплуатации и результаты научно-исследовательских работ. Появление принципиально новых требований к обеспечению безопасности АЭС кардинально изменило технический облик современных реакторных установок (РУ).

Динамические нагрузки и постулируемые разрывы. Классическим примером изменения нормативной парадигмы явилась необходимость обязательного учета в проектах динамических и термических последствий течей теплоносителя, обусловленных постулируемыми гипотетическими разрывами трубопроводов первого контура до максимального диаметра включительно. Это требование привело к разработке специализированных аналитических методов расчета гидродинамических нагрузок и внедрению массивных физических устройств:

- Ограничителей биений и улавливателей трубопроводов;
- Защитных демпфирующих экранов и компенсаторов;
- Амортизаторов и сейсмоопор, воспринимающих знаковые импульсные нагрузки.

Внедрение концепции «Течь перед разрушением» (LBB). В противоположность нагромождению громоздких механических защитных конструкций, внедрение современной концепции «Течь перед разрушением» (Leak-Before-Break — LBB) позволило кардинально оптимизировать компоновку герметичных помещений. Концепция ТПР базируется на доказательстве того, что любое потенциальное дефектообразование в трубопроводе или оборудовании приведет к образованию стабильной сквозной трещины и детектируемой малой течи теплоносителя задолго до того, как трещина достигнет критического размера и произойдет катастрофический магистральный разрыв.

Доказательство применимости концепции ТПР требует строгого выполнения комплекса условий:
1. Выполнение прецизионных расчетов в рамках вязко-пластической механики разрушения;
2. Внедрение высокочувствительных систем контроля протечек теплоносителя (акустических, аэрозольных, по влажности);
3. Реализация непрерывного автоматизированного неразрушающего контроля металла и эксплуатационного мониторинга.

2. Многофакторный анализ повреждаемости коллекторов парогенераторов ПГВ-1000. Сложность обоснования долговечности ярко иллюстрируется эксплуатационной проблемой, возникшей на парогенераторах серии ПГВ-1000. При формальном полном соответствии конструкции всем действующим нормам расчета на прочность, в процессе эксплуатации на отдельных энергоблоках было выявлено повреждение коллекторов теплоносителя первого контура вследствие коррозионно-механического растрескивания.

Механизмы деградации и выявленные факторы. Трещины в металле коллекторов обнаруживались преимущественно при проведении планового неразрушающего контроля во время планово-предупредительных ремонтов (ППР), а в единичных случаях — по повышению радиоактивности во втором контуре.

Масштабные научно-исследовательские программы, выполненные ведущими материаловедческими и конструкторскими организациями, выявили многофакторную природу повреждаемости. Было установлено слабо изученное ранее свойство стали марки 10ГН2МФА: резкое падение пластических свойств (деградация пластичности) в температурном диапазоне около 280 °C (рабочая температура на выходе из теплообменных труб парогенератора) при одновременном воздействии медленно нарастающих деформаций.

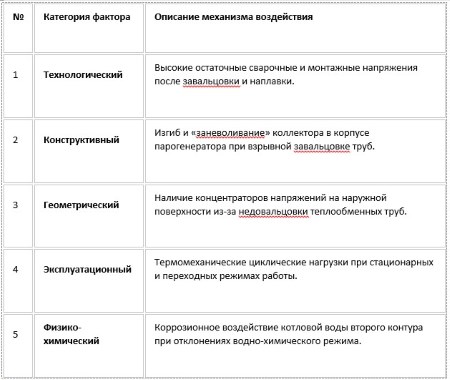

Таблица 1. Ключевые факторы, оказывающие синергетическое влияние на долговечность коллекторов ПГВ-1000.

Разработанные компенсирующие и ремонтные мероприятия. Поскольку ни один из перечисленных факторов в отдельности не был способен вызвать разрушение, проблема была решена за счет комплексного инженерного воздействия:

- Изменение базовой технологии изготовления новых парогенераторов (применение технологии «разневоливания»);
- Проведение низкотемпературной термической обработки для снятия остаточных напряжений на ранее изготовленных и эксплуатируемых коллекторах;
- Ужесточение регламентов контроля водно-химического режима (ВХР) котловой воды;
- Разработка и внедрение уникальной технологии дистанционного восстановительного ремонта поврежденных коллекторов непосредственно на действующей АЭС.

3. Исследование вибропрочности и гидроупругого взаимодействия ВКУ реактора. Для таких внутренних элементов, как внутриреакторные конструкции (ВКУ) реакторов ВВЭР-1000 и ВВЭР-1200, определяющими факторами прочности являются не столько статические механические нагрузки, сколько сложные динамические процессы.

Источники динамического возбуждения. Основным источником нагружения ВКУ является виброакустическое воздействие, вызываемое турбулентным потоком теплоносителя, а также пульсациями давления, генерируемыми главными циркуляционными насосными агрегатами (ГЦНА). В замкнутом циркуляционном контуре возможно возникновение явления резонанса и стоячих акустических волн, что создает повышенную вибронагруженность выгородки, шахты реактора и блоков защитных труб.

В связи со сложностью теоретического описания процессов гидроупругого взаимодействия конструкций с движущейся несжимаемой и сжимаемой жидкостью, решающее значение приобретают натурные эксперименты. При пусконаладочных работах реактор оснащается специализированными измерительными комплексами (тензодатчиками, датчиками пульсаций давления, вибродатчиками). По результатам обработки сигналов дается окончательное заключение о вибропрочности ВКУ на весь назначенный срок службы.

4. Оценка сопротивления хрупкому разрушению корпусов реакторов ВВЭР. Обоснование прочности корпуса реактора ВВЭР справедливо считается наиболее ответственной задачей механики повреждений. Корпус реактора является невозобновляемым элементом АЭС, и именно его ресурс определяет предельный срок эксплуатации всего энергоблока (от 30–40 лет для проектов первого поколения до 60–80 лет для современных проектов АЭС-2006 и ВВЭР-ТОИ).

Физика радиационного окропчения. Под действием быстрых нейтронов с энергией E > 0,5 МэВ в кристаллической решетке стали корпуса реактора происходит образование точечных дефектов и каскадов смещений, что приводит к явлению радиационного окропчения. Ключевым параметром оценки надежности является смещение критической температуры хрупкости (ΔTₖ) в сторону положительных температур, а также падение вязкости разрушения (K₁c).

Основные факторы, определяющие скорость радиационной деградации стали:
- Химический состав металла (особенно концентрация примесей меди Cu, фосфора P и никеля Ni);
- Флюенс и спектральный состав нейтронного облучения;
- Рабочая температура облучения металла корпуса;
- Эффекты мощности дозы нейтронного потока.

Инженерные и компенсирующие мероприятия. Для обеспечения требуемого запаса прочности против хрупкого разрушения при возможных термошоковых аварийных режимах (включая сценарии PTS — Pressurized Thermal Shock) реализуются следующие методы:

1. Восстановительный термический отжиг корпуса реактора — технология, позволяющая путем нагрева корпуса до температур порядка 420–485 °C восстановить первоначальные механические свойства и вязкость разрушения за счет релаксации радиационных дефектов.

2. Профилирование активной зоны и размещение на периферии специальных кассет-экранов или выгородок, снижающих флюенс быстрых нейтронов на критические сварные швы корпуса.

3. Подогрев аварийного запаса воды в баках систем аварийного охлаждения зоны (САОЗ) для снижения термических напряжений при повторном затоплении активной зоны.

4. Применение систем образцов-свидетелей и прямого неразрушающего контроля состояния металла.

Заключение. Обоснование прочности и ресурса оборудования ядерных энергетических установок — это динамично развивающаяся отрасль инженерно-физических наук. Современный подход требует полного ухода от консервативных упрощенных схем в пользу сквозного суперкомпьютерного моделирования (сопряженные задачи гидрогазодинамики CFD, прочности FEM и нейтронного переноса) с обязательной верификацией на натурных объектах. Решение описанных проблем позволяет не только безопасно эксплуатировать действующий парк АЭС, но и закладывает научный фундамент для создания надежных реакторных установок нового поколения.

Сведения об авторах и источниках:

Авторы: Е. О. Адамов, Ю. Г. Драгунов, В. В. Орлов, Л. П. Абагян, В. Я. Абрамов и др.

Источник: Машиностроение ядерной техники

Данные публикации будут полезны студентам и специалистам в области ядерной физики и атомной энергетики, инженерам-конструкторам и технологам промышленных предприятий, а также всем, кто интересуется устройством ядерных реакторов и современными ядерными технологиями.
