Температурный коэффициент сопротивления проводников и электролитов

Физические свойства материалов при воздействии термических полей представляют собой фундаментальный раздел классической электродинамики и физики конденсированного состояния. Одной из ключевых характеристик, определяющих поведение токопроводящих сред в различных температурных режимах, является температурный коэффициент сопротивления (ТКС). Данный параметр критически важен при проектировании электротехнических систем, прецизионных измерительных приборов и терморегулирующего оборудования.

1. Физический смысл и математическое определение ТКС. Температурный коэффициент сопротивления (обозначаемый греческой буквой α) — это физическая величина, показывающая, на какую долю изменяется электрическое сопротивление проводника базовым сопротивлением в 1 Ом при изменении его температуры на 1 °C (или 1 К).

Математическая формулировка. Расчет температурного коэффициента сопротивления осуществляется по базовой формуле:

α = (R₂ − R₁) / [R₁ · (t₂ − t₁)]

где:
- R₁ — электрическое сопротивление проводника при начальной температуре t₁ (измеряется в Ом);
- R₂ — электрическое сопротивление проводника при конечной температуре t₂ (измеряется в Ом);
- t₁ — начальная температура среды или проводника (в °C);
- t₂ — конечная температура нагрева (в °C).

При анализе микроскопической природы проводимости температурная зависимость описывается тем, что в металлах при повышении температуры усиливаются тепловые колебания кристаллической решетки. Это приводит к более частым рассеяниям свободных электронов (носителей заряда) и, как следствие, к росту электрического сопротивления.

2. Сравнительный анализ температурных коэффициентов материалов. Различные химические вещества и сплавы демонстрируют кардинально разную чувствительность к нагреву. Для чистых металлов характерны положительные значения коэффициента α, находящиеся в диапазоне от +0,003 до +0,005 K⁻¹. В то же время специальным прецизионным сплавам присущи минимальные значения α, близкие к нулю, а растворам электролитов и углеродным структурам — отрицательные значения.

Таблица 20. Температурный коэффициент различных проводников

Представленные в Таблице 20 данные наглядно иллюстрируют, что сплавы манганин (α = +0,00001), константан (α = +0,00003...0,00005) и никелин (α = +0,0002) практически не меняют свое сопротивление при изменении температуры. Это делает их незаменимыми при производстве эталонных резисторов, шунтов и мостовых схем.

3. Особенности проводимости жидких электролитов (растворов солей и кислот). В отличие от металлических проводников, жидкие электролиты демонстрируют отрицательный температурный коэффициент сопротивления (α < 0). Данное явление объясняется механизмом ионной проводимости: при нагревании жидкой среды снижается ее вязкость и происходит ускорение диссоциации молекул, что повышает подвижность ионов и снижает общее сопротивление раствора.

Экспериментальная демонстрация уменьшения сопротивления растворов. Для лабораторного подтверждения температурной зависимости ионных проводников собирается следующая установка:

1. Химический стакан с водой;
2. Электроды — две угольные палочки или металлические пластины из химически инертного материала;
3. Серная кислота (или щёлочь, соль);
4. Лампочка 120 В с патроном (или индикаторный прибор);
5. Штатив (или таган);
6. Спиртовка (источник нагрева);
7. Сеть освещения (или альтернативный источник питания).

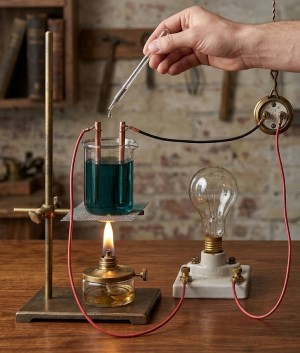

Рис. 266. Наблюдение уменьшения сопротивления жидкости при увеличении температуры.

Методика проведения опыта: В химический стакан наливают воду и погружают в качестве электродов две угольные палочки или металлические пластины. Важно в случае металлических электродов подобрать металл, не вступающий в химическую реакцию с раствором. Лампочку мощностью 120 В включают в сеть освещения последовательно с электролитической ячейкой, как показано на Рис. 266. Допускается использование лампы любого другого напряжения при замене сети соответствующей батареей.

Стакан устанавливают на кольцо штатива или таган и осторожно добавляют из пипетки по каплям серную кислоту, щёлочь или раствор соли, непрерывно помешивая стеклянной палочкой. Добавление вещества прекращают, как только наблюдается слабый, едва заметный накал лампы. При последующем нагревании стакана пламенем спиртовки фиксируется постепенное увеличение накала лампы, что доказывает падение сопротивления жидкости. При погружении стакана в снег или охладительную смесь из снега и соли наблюдается обратный процесс — убывание накала лампы.

4. Экспериментальное исследование температурных свойств металлов. Металлические проводники характеризуются положительным температурным коэффициентом. Повышение температуры кристалической решетки увеличивает амплитуду тепловых колебаний ионов, что затрудняет направленное движение электронов.

Исследование зависимости сопротивления железного проводника от нагрева. Для проведения физического эксперимента применяются:

1. Спираль из железной проволоки на подставке;
2. Лампочка 120 В в патроне;
3. Источник нагрева (газовая горелка, паяльная лампа);
4. Демонстрационный амперметр;
5. Сеть освещения.

Из железной (стальной) проволоки длиной l = 0,5–1 м и диаметром d = 0,3–0,8 мм изготавливают спираль диаметром 10–12 мм. Ее укрепляют на штативе таким образом, чтобы спираль висела петлей (Рис. 267).

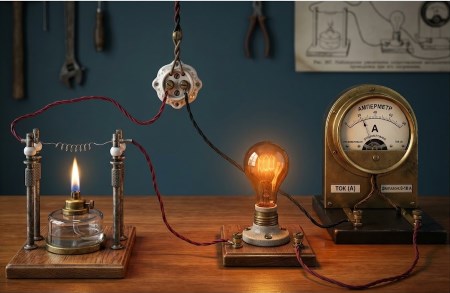

Рис. 267. Наблюдение увеличения сопротивления металлического проводника при его нагревании.

Спираль включается в сеть освещения на изолирующем основании последовательно с лампой накаливания мощностью 100–150 Вт. В исходном состоянии лампа горит практически полным накалом. При нагревании спирали пламенем горелки яркость свечения лампы заметно уменьшается, свидетельствуя о возрастании сопротивления цепи. После прекращения нагрева и остывания проводника первоначальный накал лампы полностью восстанавливается.

При необходимости вместо лампы накаливания в цепь может быть включен демонстрационный гальванометр с шунтом или амперметр, фиксирующий точные количественные изменения силы тока в амперах.

Сравнительный анализ железа и никелина. Для наглядного сравнения материалов с различной величиной α проводится опыт с параллельно-последовательным изучением железной и никелиновой спиралей одинакового исходного сопротивления:

- Железо обладает высоким коэффициентом α ≈ +0,0045 1/°C;
- Никелин (α ≈ +0,0002 1/°C), реотан (α ≈ +0,00023 1/°C) и константан (α ≈ +0,00005 1/°C) характеризуются чрезвычайно низкой термической чувствительностью.

Опыт показывает, что при одинаковой степени нагрева изменение сопротивления у никелинового или константанового проводников незначительно по сравнению с железным или медным. Данный факт объясняет широкое применение специальных сплавов в электроизмерительной технике.

5. Изучение процессов при высокой температуре и сравнение материалов нитей накала. При достижении высоких температур (режим красного и белого каления) рост сопротивления металлов становится ключевым фактором, ограничивающим величину пусковых токов.

Режим каления железной проволоки. Для демонстрации процесса используют железную проволоку (l = 1–1,5 м, d = 0,8–1 мм), реостат сопротивлением 10–20 Ом (рассчитанный на ток J ≥ 10 А) и амперметр со шкалой до 10–20 А. Проволока размещается на асбестовом картоне или подвешивается между лапками штативов.

Постепенно выводя сопротивление реостата, проводник доводят до ярко-красного каления. После размыкания цепи и полного остывания проволоки цепь замыкают снова. В момент включения холодный проводник пропускает максимальный пусковой ток, который по мере раскаления проволоки быстро уменьшается до установившегося значения.

Сравнение вольфрамовой и угольной ламп. Сравнительный анализ проводников с противоположными знаками температурного коэффициента легко провести при исследовании ламп накаливания с металлическими и углеродными нитями.

Схема измерений:
1. Лампа с металлической (вольфрамовой) нитью;
2. Лампа с угольной нитью;
3. Источник постоянного тока (аккумуляторы 2–4 В);
4. Сеть освещения (120 В или 220 В);
5. Вольтметр и высокоточный амперметр (с делениями до сотых долей ампера) или измерительный мост Уитстона.

Результаты экспериментальных измерений: Сопротивление каждой лампочки измеряется дважды: в холодном состоянии при малом напряжении (2–4 В) и в горячем состоянии при номинальном рабочем напряжении сети.

- Вольфрамовая лампа: В холодном состоянии сопротивление вольфрамовой нити крайне мало. При нагреве до рабочих температур (2500–3000 °C) сопротивление возрастает в 10–12 раз. Температурный коэффициент вольфрама положителен (α > 0).

- Угольная лампа: В процессе нагрева угольная нить снижает свое сопротивление. В горячем состоянии ее сопротивление значительно ниже, чем в холодном. Температурный коэффициент углерода отрицателен (α < 0).

6. Практическое применение и инженерные выводы. Понимание закономерностей изменения сопротивления при нагревании необходимо во всех сферах электротехники:

1. Термометрия: Положительный и стабильный ТКС платины (α = +0,0024 1/°C) и меди (α = +0,004 1/°C) лежит в основе работы высокоточных термометров сопротивления (рт100, рт1000).

2. Стабилизация токовых цепей: Применение сплавов с практически нулевым ТКС (манганин, константан) позволяет создавать эталонные резисторы, значение которых не зависит от температуры окружающей среды и внутреннего омического нагрева.

3. Защитные элементы: На базе полупроводников и материалов с нелинейным отрицательным или резко положительным ТКС изготавливаются терморезисторы (термисторы и позисторы), используемые в системах термокомпенсации, пусковых реле и датчиках перегрева.
