Генерация вызывного сигнала АТС: от магнето до современных ритмов

Исторический источник вызывного сигнала. Первоначально в качестве источника переменного тока для приведения в действие электромеханического звонка использовалось магнето – индуктор с ручным приводом. Это устройство, также запатентованное Томасом Уотсоном в 1878 году, генерировало переменное напряжение величиной примерно 75 В с частотой порядка 17 Гц. Высокое значение напряжения было обусловлено значительными потерями в линиях связи и несовершенством магнитных материалов того времени. Интересно, что несмотря на технологический прогресс, высокое напряжение в цепях вызова современных телефонных аппаратов сохранилось для обеспечения надежности.

Современная генерация сигнала на АТС. В современных условиях вызывной сигнал переменного тока генерируется непосредственно на районной АТС. Этот процесс полностью автоматизирован: генераторы включаются и управляются специальным программным обеспечением. Для равномерного распределения нагрузки и повышения надежности системы их работа организуется по специальному графику. Это инженерное решение позволяет избежать перегрузки оборудования и гарантирует стабильность работы системы оповещения при пиковых вызовах.

Конструктивные типы генераторов вызывного тока. На большинстве АТС применяется два основных типа генераторов. Первый тип использует двигатель постоянного тока, который механически вращает ротор генератора. Второй, более современный тип, основан на использовании полупроводниковых инверторов. Инвертор осуществляет преобразование постоянного напряжения в переменное бесконтактным методом, без применения вращающихся деталей. Оба типа устройств, известные как машины вызывного сигнала или генераторы вызывного тока, питаются от стандартного для АТС источника постоянного напряжения –48 В.

Обеспечение надежности и распределение нагрузки. Для обработки большого количества одновременных вызовов на станции используется несколько генераторов вызывного сигнала, работающих параллельно. Их функционирование синхронизировано таким образом, чтобы рабочая нагрузка распределялась между ними циклически, согласно установленному временному графику. Эта архитектура обеспечивает ключевое условие: в любой момент времени как минимум один генератор находится в активном состоянии и готов к работе. Следовательно, для каждого нового вызова немедленно находится доступный ресурс, что исключает задержки, связанные с ожиданием освобождения оборудования.

Ритмические паттерны вызывных сигналов. Сам сигнал переменного тока подается в абонентскую линию не непрерывно, а циклически, с фиксированными временными интервалами «включено-выключено». Эта последовательность формирует уникальный ритм вызывных сигналов, который может различаться в зависимости от страны или типа АТС. На рис. 2.12 представлены временные диаграммы двух характерных ритмов. Первый ритм, широко применявшийся в США и Европе, характеризуется редкими и длинными гудками. Второй ритм, традиционный для Великобритании, состоит из серий двух коротких звонков, разделенных двухсекундной паузой.

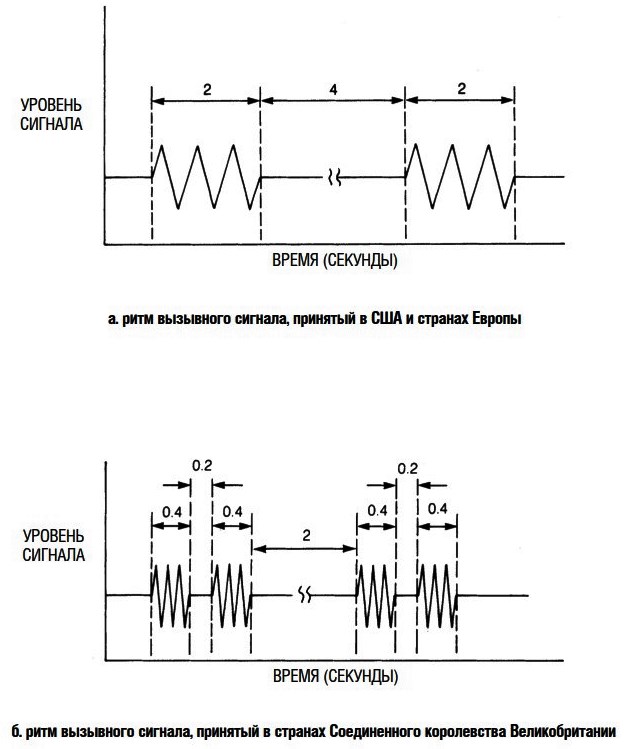

Рис. 2.12. Ритмы вызывных сигналов

Специализированные ритмы для учрежденческих АТС. Отдельного внимания заслуживают ритмы, используемые в учрежденческих АТС (офисных АТС), которые поддерживают как входящую, так и исходящую связь. В таких системах часто внедряются собственные, уникальные паттерны вызывных сигналов. Основная цель этого решения — обеспечить легкую идентификацию типа вызова для пользователя. По специфическому ритму звонка абонент может без труда определить, является ли вызов внутренним (внутриофисным) или внешним (городским), что повышает эффективность коммуникаций в организации.

Сведения об авторах и источниках:

Авторы: Бигелоу С.Д., Карр Д.Д., Виндер С..

Источник: Энциклопедия телефонной электроники.
