Как узнать время и степень высыхания лакокрасочных покрытий

До настоящего времени практическое высыхание пленки покрытия (Пк) определяют с помощью прибора ВИ-4. Это недостаточно точный метод, не всегда позволяющий оценить истинную степень высыхания Пк.

С учетом зарубежного опыта предложен метод оценки времени и степени высыхания лакокрасочных материалов, основанный на том же принципе прилипания, но не ватного тампона, а стеклянных шариков или бумаги. Применение этих материалов повышает воспроизводимость и точность метода.

Высыхание характеризуется семью степенями (табл. 1), что позволяет быстро и достаточно точно определить требуемую условиями производства твердость Пк.

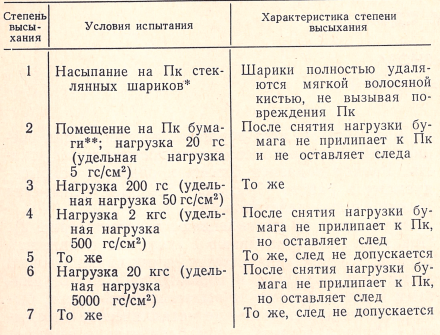

Таб. 1. Условия испытания и характеристика степеней высыхания
Примечания: Шарики стеклянные диаметром 100—180 мкм, выпускаются экспериментальным предприятием треста «Латвавтодормост»
Диск диаметром 26 мм из типографской бумаги № 1, марки А матовой (ГОСТ 9095—59), масса 1 м²—60 г

Для определения времени до достижения степени высыхания 1 пользуются насыпанием шариков вручную. Шарики массой около 0,5 г насыпаются на положенный горизонтально образец с высоты 10—13 см; их оставляют на Пк в течение 60±2 с, затем образец наклоняют и сметают шарики мягкой кистью.

Степень высыхания 2—3 определяется установкой вручную нагрузки (прибора ВИ-4 или весовой гири) в следующем порядке. На окрашенный образец накладывают последовательно бумажный и резиновый диски и на них гирю (на 60 ± 2 с).

При установке более высокой нагрузки используют специальное приспособление (см. рисунок). Приспособление представляет собой рычажную систему, которая через резиновый диск 5, прикрепленный к торцу стержня 4 диаметром 25 мм, передает необходимую нагрузку на бумажный диск, лежащий на образце 6. Стержень свободно вращается в вертикальной плоскости на рычаге 1; последний в свою очередь шарнирно крепится к стойке 7 диаметром 45 мм, неподвижно укрепленной на плите 3. Стержень поднимают за рычаг 1 и под него подкладывают обращенный образец 6. На образен кладут бумажный диск и стержень опускают вниз. Время воздействия нагрузки на Пк 60±2 с. В описываемом случае нагрузка составляет 2 кгс и создается массами рычага и стержня.

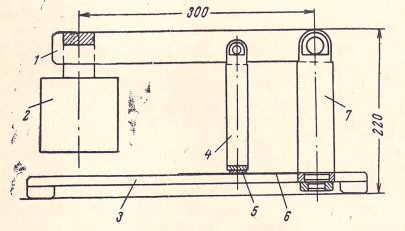

Приспособление для создания нагрузок на покрытие: 1 — рычаг; 2 — груз; 3 — плита; 4 — стержень; 5 — диск; 6 — образец; 7 — стойка

Для создания нагрузки 20 кг к рычагу 1 подвешивается груз 2 массой 5,7 кг.

Приспособление будет выпускаться с 1974 года опытным заводом НПО «Лакокраспокрытие».

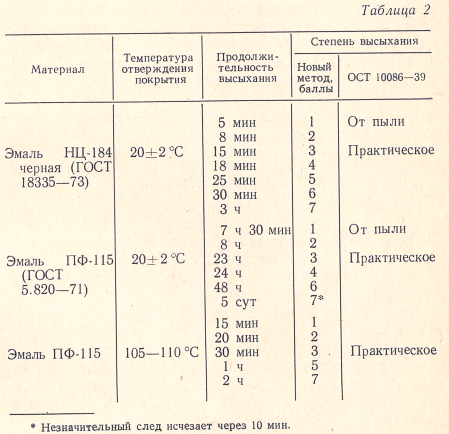

В табл. 2 в качестве примера приведены экспериментальные данные по определению степеней высыхания Пк, получаемых как в результате «физического» (эмаль НЦ), так и «химического» (эмаль ПФ-115) высыхания.

Предложенный метод в ближайшее время предполагается внести в ГОСТ.

Авторы: М. И. Карякина, Р. Е. Шмайн, О. И. Фридлянская
