Свечи. Сердечник-изолятор. Угольник к свечам

На моторе ВК-107А устанавливаются свечи АС-142, отличающиеся от других типов авиационных свечей малообъемной искровой камерой (фиг. 91).

Конструкция свечи разборная. Состоит свеча из корпуса, сердечника-изолятора и экрана.

Корпус. Стальной корпус 10 (фиг. 91) имеет наружную резьбу М18 х 1.5 для закрепления свечи в свечной втулке мотора и электрического контакта с массой двигателя. Во внутреннюю резьбу ввертывается экран свечи 1. В нижнюю выточку запрессованы и впаяны медью боковые электроды 14, выштампованные из листовой жароупорной стали. Боковые электроды имеют вид лепестков и отформованы по профилю головки центрального электрода в целях сохранения постоянной величины зазора по всей поверхности лепестка.

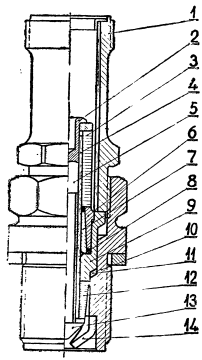

Фиг. 91. Свеча

Сердечник-изолятор. Сердечник состоит из стержня 5, изолированного слюдяной трубкой 4, ниппеля 9, нижнего конуса слюдяных шайб 12, верхнего цилиндра слюдяных шайб 3, медной конусной втулки 7, которую обжимает стальная конусная втулка 6; центральный стержень на одном конце имеет контактную головку 2 для присоединения провода высокого напряжения, а на другом конце — центральный электрод свечи 13.

Для герметичности свечи зазоры 8 заполнены специальной мастикой. Соединение изолятора с корпусом уплотняется медной прокладкой 11.

Экран. Для предохранения радиоустановки от электропомех свеча снабжена экраном, который представляет изолированную внутри трубку, механически и электрически соединенную с корпусом свечи.

На верхнем конце экрана сделана резьба для присоединения угольника или гайки шланга экранировки.

Угольник к свечам. Для придания проводу требуемого изгиба и создания электрического контакта между шлангом экранировки и трубкой экрана свеча применяется угольник (фиг. 92), состоящий из изогнутой трубки 8 с плотно закрепленным на ней патрубком 9 и свободно вращающейся гайкой 4. Пружинное кольцо 7 предохраняет гайку от самоотвинчивания и обеспечивает постоянство электрического контакта между угольником и свечой.

Уплотнительная резиновая шайба 5 защищает от влаги и загрязнения экран свечи, а конусная шайба 10 служит дополнительной защитой от загрязнения свечи и предохраняет гайку шланговой экранировки от самоотвинчивания. Текстолитовая шайба 6 служит упором для контактного устройства.

На моторе В К-107 А угольники поставлены только на двух передних парах внутренних свечей. На остальные свечи гайки шланга экранировки навинчены непосредственно на экран свечей.

Контактное устройство. На моторе ВК-107А применяется контактное устройство типа КУ-01 (фиг. 92), представляющее собой изоляционную трубку 3 с закрепленной на одной стороне пружинкой 1 при помощи втулки 2. Длина изоляционной трубки контактного типа КУ-01 равна 22 мм.

Фиг. 92. Угольник свечи

Монтаж свечей угольников и контактных устройств. Для монтажа угольника и контактного устройства следует конец провода от магнето, выступающий из шланга экранировки, очистить от изоляции на длине 10-15 мм и последовательно надеть на него (фиг. 92) конусную резиновую шайбу, угольник, текстолитовую шайбу, резиновую шайбу и контактное устройство. Жилки проводника, вышедшего из втулки контактного устройства, распушить и обжать на втулочке. Обжимкой может служить трубка с внутренним диаметром 4—4,5 мм. Проверять снятые свечи на искрообразование и пригодность к работе нужно при давлении окружающего электроды воздуха в 15 кг/см².
