Языки для диалогового проектирования технологических процессов

Исполнения таких языков разные. Это зависит от их разработки конкретными авторами или группами разработчиков. Кратко рассмотрим такой язык, применяемый для диалогового проектирования технологических процессов в рамках САПР ТП «ТехноПро»

(автор – Лихачев Андрей Андреевич, распространяется АО «Топ системы»).

Сразу следует отметить, что данная САПР ТП построена на основе СУБД Microsoft Access и поэтому многие сценарии работы естественным образом повторяют действия по работе с данной средой.

При проектировании технологического процесса в системе «ТехноПро» технолог общается с ЭВМ на языке, максимально приближенном к его предметной области. Он оперирует со знакомыми ему понятиями: деталь, операция, переход, карта, эскиз и т.д. Сведения о детали можно вводить с клавиатуры или считывать с введенного заранее в системе T-FLEX электронного чертежа – см. рис. 14.2.

Рис. 14.2. Ввод общих сведений о детали в САПР ТП «ТехноПро»

Форма для ввода информации, представленная на рисунке содержит привычные для Access и для Windows кнопки, поля, закладки и др. элементы.

На рис. 14.3 и 14.4 показаны формы для заполнения содержания операций и переходов соответственно. Маршрут операций и переходов представлены в виде «дерева», что упрощает формирование технологического процесса. Порядок следования операций или переходов можно изменять нажатием кнопок со стрелками вверх или вниз, при этом номера операций или переходов пересчитываются автоматически.

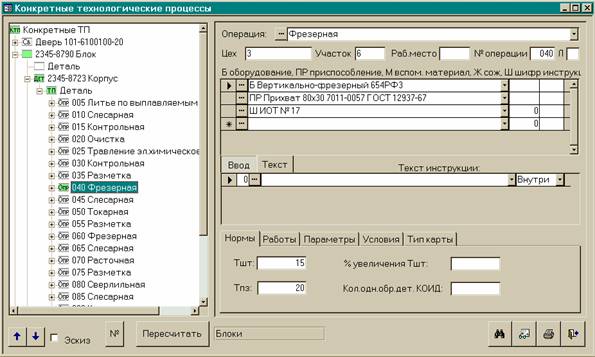

Рис. 14.3. Заполнение содержания операции в САПР ТП «ТехноПро»

Рис. 14.4. Заполнение содержания перехода в САПР ТП «ТехноПро»

Выходные языки

Выходные языки, напомним, предназначены для оформления результатов проектирования. В САПР ТП результатом проектирования являются технологические карты: маршрутная, маршрутно – операционная, операционная, эскизов и др. документы. Поэтому любая современная САПР ТП формирует эти документы и предоставляет пользователю возможность при необходимости их скорректировать и распечатать.

В частности в САПР ТП «ТехноПро» выходные документы формируются в среде текстового редактора Microsoft Word, в который передаются выходные данные из системы – рис. 14.5.

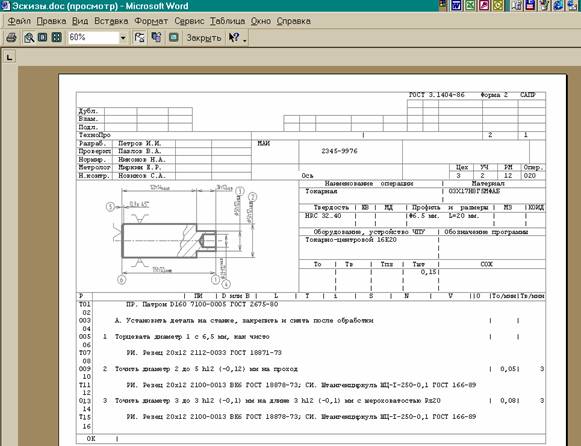

Рис. 14.5.. Пример сформированной карты технологического процесса

Такой подход представляется весьма удобным как с точки зрения разработчиков САПР ТП, так и ее пользователей. Разработчикам не нужно создавать собственный текстовый редактор, что непросто, трудоемко, да и бессмысленно. Пользователи же (представляется, что большинство из них) владеют хотя бы основными навыками работы в современном и самом распространенном текстовом редакторе Microsoft Word и им не нужно затрачивать время на освоения другого текстового редактора.
