ТИПЫ, ОБОЗНАЧЕНИЯ И ПАРАМЕТРЫ РАДИОЧАСТОТНЫХ КОАКСИАЛЬНЫХ КАБЕЛЕЙ

Назначение Коаксиальные радиочастотные кабели предназначены для соединения различных радиоустройств и радиочастотных установок. Основныетипы кабелей РК выпускаются в соответствии с группой ГОСТ 11326, отдельные кабели выпускаются по ТУ. Также выпускаются кабели типов RG и SAT, соответствующие различным категориям по шкале «Radio Guide». РК 50- Кабель коаксиальный радиочастотный предназначен для монтажа передающих и приёмных антенн радиостанций, в системах радиосвязи и радиолокации, вычислительной технике, системах управления, различных радиочастотных установок, межприборного монтажа радиотехнических устройств и других электронных устройствах. Не входит в « Единый перечень продукции, подлежащей обязательной сертификации» и «Единый перечень продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии». Описание и конструкция кабеля РК Кабели РК по конструктивному выполнению изоляции разделяются на три группы: 1. Кабели со сплошной изоляцией, у которых все пространство между внутренним и внешним проводниками заполнено сплошной изоляцией или обмоткой из изоляционных лент. 2. Кабели с воздушной изоляцией, у которых между внутренним и внешним проводниками имеются участки пространства, заполненные только воздухом. Конструктивно это обеспечивается тем, что на внутреннем проводнике через определенный интервал располагаются выполненные из изоляционного материала шайбы, колпачки или кордель, наложенный по винтовой спирали, образующие изоляционный каркас между внутренним и внешним проводниками. 3. Кабели с полувоздушной изоляцией, у которых между внутренним и внешним проводниками располагаются в различных сочетаниях слои твердой изоляции и воздуха. Конструктивно это может быть трубка из изоляционного материала, выполненная сплошной или в виде обмотки из лент, расположенная поверх или под изоляционным каркасом, помещенным между внутренним и внешним проводниками. К полувоздушной изоляции относится также пористо- пластмассовая, баллонная и изоляция в виде шлицованной трубки. По номинальному волновому сопротивлению устанавливаются следующие ряды: 50, 75,100, 150 и 200 Ом. Кабели с волновым сопротивлением 75 Ом преимущественно применяются в цепях передачи телевизионных сигналов. Кабели с волновым сопротивлением 50 Ом в последнее время находят широкое применение при построении сетей передачи данных. Кабели в зависимости от номинального диаметра по изоляции разделяют на четыре группы: - субминиатюрные - диаметром до 1 мм; - миниатюрные - от 1,5 до 2,95 мм; - среднегабаритные - от 3,7 до 11,5; - крупногабаритные - более 11,5 мм. По теплостойкости кабели разделяют на три категории: - обычной теплостойкости - для температур до 125°С включительно; - повышенной теплостойкости - для температур выше 125 до 250°С включительно; - высокой теплостойкости - для температур выше 250°С. Пример обозначения: РК 75 (50) – 4 – 11 - кабель c номинальным волновым сопротивлением 75 (50), с диаметром по изоляции 4мм, 1 конструкции изоляции и категории теплостойкости, 1- номер разработки Для коллективных и индивидуальных телевизионных антенн предназначены кабели типа РК с добавлением индексов «А», «АИ», «АИТ» после обозначения. Данные кабели характеризуются большим разбросом геометрических размеров, более низкой плотностью оплетки и большим коэффициентом затухания. Кабели типа RG - коаксиальные кабели с волновым сопротивлением 75 или 50 Ом, в которых в качестве экрана используется алюминиевая фольга с оплеткой из медных луженых проволок. Имеют несколько разновидностей, которые отличаются типом и материалом исполнения, а соответственно и ценой. Аналог российского РК. Кабели SAT - коаксиальные кабели с волновым сопротивлением 75 Ом, по конструкции аналогичны RG. В основном применяются для инсталляции систем спутникового или кабельного телевидения. Аналог российского РК75. Условия монтажа и эксплуатации Диапазон рабочих температур для кабеля: - с ПЭ оболочкой от -60 °С до +85 °С; - с ПВХ оболочкой от -40 °С до +70°С. Температура монтажа для кабеля: - с ПЭ оболочкой от -40 °С до +70 °С; - с ПВХ оболочкой от -15 °С до +60 °С. Срок службы кабеля: - с ПЭ оболочкой не менее 12 лет; - с ПВХ оболочкой не менее 8 лет.

Радиочастотные кабели выпускаются следующих типов:

РК – радиочастотные коаксиальные кабели;

РД – радиочастотные симметричные кабели, двухжильные или из двух коаксиальных пар;

РС – радиочастотные кабели со спиральными проводниками коаксиальные и симметричные.

Кабели по конструктивному выполнению изоляции разделяются на три группы:

1) кабели со сплошной изоляцией, у которых все пространство между внутренним и внешним проводниками (коаксиальные кабели) или между токопроводящими жилами и их экраном (симметричные кабели) заполнено сплошной изоляцией или обмоткой из изоляционных лент;

2) кабели с воздушной изоляцией, у которых на внутреннем проводнике (коаксиальные кабели или симметричные кабели из двух коаксиальных пар) или на жилах (симметричные кабели) через определенный интервал имеются выполненные из изоляционного материала шайбы, колпачки или кордель, наложенный по винтовой спирали, образующие изоляционный каркас между внутренним и внешним проводниками или между жилами и их экраном;

3) кабели с полувоздушной изоляцией, у которых трубка из изоляционного материала, выполненная сплошной или в виде обмотки из лент, расположена поверх или под изоляционным каркасом, помещенным между внутренним и внешним проводниками (коаксиальные кабели или симметричные кабели из двух коаксиальных пар) или на каждой из двух жил (симметричные кабели).

К полувоздушной изоляции относится также пористо-пластмассовая, баллонная и изоляция в виде шлицованной трубки.

По номинальному волновому сопротивлению устанавливаются следующие ряды кабелей:

- типа РК - 50, 75, 100, 150 и 200 Ом;

- типа РС – 50, 75, 100, 150, 200, 400, 800, 1600 и 3200 Ом;

- типа РД – 75, 100, 150, 200 и 300 Ом.

Допускается в технически обоснованных случаях волновое сопротивление менее 50 Ом. Значения выбираются из ряда: 6; 9,5; 12,5; 19; 25; 37,5 Ом.

Номинальный диаметр по изоляции коаксиального кабеля, коаксиальных пар симметричного кабеля и наибольший размер но заполнению или скрутке симметричного двухжильного кабеля должен быть равен одной из величин следующего ряда: 0.60; 0.87: 1.0: 1.5; 2,2; 2,95; 3,7; 4,6; 4,8; 5,6; 7,25; 9,0; 11,5; 13,0; 17,3; 24,0; 33,0; 44,0; 60,0; 75,0 мм. Допускается разработка и изготовление кабелей с диаметром меньше 0,6 мм.

Для кабелей с гофрированным внешним проводником диаметр по изоляции принимается равным наименьшему внутреннему диаметру гофра.

Номинальный диаметр сердечника кабеля со спиральным внутренним проводником должен быть равен одному из следующих значений 3,0; 7,0 мм. Допускаются другие размеры диаметров, которые должны быть указаны в стандартах нлн технических условиях на кабели определенных марок.

Коаксиальные кабели в зависимости от номинального диаметра по изоляции разделяют на четыре группы: субминиатюрные – диаметром до 1 мм, миниатюрные – от 1,5 до 2,95 мм, среднегабаритные - от 3,7 до 11,5 и крупногабаритные – более 11,5 мм.

По теплостойкости кабели разделяют на три категории:

- обычной теплостойкости – для температур до 125С включительно;

- повышенной теплостойкости – для температур выше 125С до 250С включительно;

- высокой теплостойкости – для температур выше250С.

Марки кабелей должны состоять из букв, тип кабеля и трех чисел (разделённых тире).

Первое число означает величину номинального волнового сопротивления.

Второе число означает:

- для коаксиальных кабелей – значение номинального диаметра по изоляции, округленное до ближайшего меньшего целого числа для диаметров более 2 мм (за исключением диаметра 2,95 мм, который должен быть округлен до 3, и диаметра 3 мм, который округлять не следует);

- для кабелей со спиральными внутренними проводниками - значение номинального диаметра сердечника;

- для симметричных кабелей с изолированными жилами - значение наибольшего размера по заполнению или по скрутке.

Третье двух- или трехзначное число, первая цифра которого означает группу изоляции и категорию теплостойкости кабеля, а последующее - порядковый номер разработки.

Каждой группе изоляции при соответствующей теплостойкости кабеля присвоено следующее цифровое обозначение:

1. Кабели обычной теплостойкости со сплощной изоляцией;

2. Кабели повышенной теплостойкости со сплошной изоляцией;

3. Кабели обычной теплостойкости с полувоздушной изоляцией;

4. Кабели повышенной теплостойкости с полувоздушной изоляцией;

5. Кабели обычной теплостойкости с воздушной изоляцией;

6. Кабели повышенной теплостойкости с воздушной изоляцией;

7. Кабели высокой теплостойкости.

К марке кабелей повышенной однородности или повышенной стабильности параметров в конце через тире добавляется буква С.

В марках коаксиальных и симметричных кабелей, защитный покров которых относится к типам, предусмотренными ГОСТ 7006-72, в конце через тире должно быть указано буквенное обозначение типа брони. В технически обоснованных случаях допускается введение дополнительных буквенных обозначений, что должно быть оговорено в стандарте или технических условиях на кабель определенной марки.

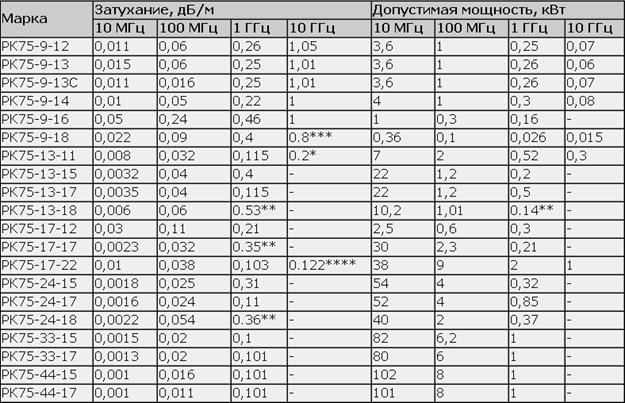

Таблица 1
