Методы вычисления площадей неправильных фигур и объемов тел

В прикладной математике, физике и инженерных изысканиях определение геометрических параметров объектов сложной формы является важнейшей научно-практической задачей. Определение площади неправильных плоских фигур и объемов неправильных тел необходимо в тех случаях, когда границы исследуемой области не описываются простыми аналитическими уравнениями. С подобными задачами регулярно сталкиваются инженеры при расчете площадей индикаторных диаграмм паровых двигателей и двигателей внутреннего сгорания, землемеры при оценке кадастровой стоимости и границ земельных участков, а также кораблестроители при проектировании горизонтальных или поперечных сечений корпусов судов.

Для практического решения данных задач применяются как инструментальные методы, так и методы численного интегрирования, среди которых наиболее распространены планиметр, формула трапеций, правило средних ординат и формула Симпсона (параболическое правило).

1. Инструментальные и численные методы определения площадей. При исследовании графических кривых и экспериментально полученных зависимостей площади ограниченных областей вычисляются либо с помощью специальных механических или электронных приборов, либо путем аппроксимации контура правильными геометрическими элементами.

1.1. Планиметр. Планиметр — это специализированный прибор для непосредственного измерения площадей плоских фигур, ограниченных произвольной замкнутой кривой. Принцип работы прибора основан на интегрировании координат точек контура при его последовательном обводе специальным штифтом или оптическим указателем. Несмотря на высокое удобство и историческую значимость, современные инженерные расчеты все чаще опираются на численные математические методы, позволяющие автоматизировать вычисления в цифровой среде.

2. Численные методы квадратуры. Численное интегрирование основано на разбиении исследуемой области на ряд элементарных полос (интервалов) одинаковой ширины d. Чем больше количество интервалов разбиения, тем выше итоговая точность математического расчета.

2.1. Формула трапеций. Метод трапеций основан на линейной интерполяции: дуга кривой на каждом элементарном участке заменяется отрезком прямой линии, в результате чего исходная фигура разбивается на совокупность прямоугольных трапеций.

Чтобы определить площадь PQRS на Рис. 2.29, необходимо выполнить следующий алгоритм:
- Разделить основание PS на произвольное число равных интервалов шириной d каждый (чем больше количество интервалов, тем выше точность).
- Аккуратно измерить граничные ординаты y₁, y₂, y₃, …, y_n.
- Рассчитать искомую площадь по формуле: S_PQRS = d · [(y₁ + y₇) / 2 + y₂ + y₃ + y₄ + y₅ + y₆].

Рис. 2.29. Определение площади фигуры PQRS методом трапеций и формулой Симпсона

В общем виде формула трапеций формулируется следующим образом:
Площадь = (ширина интервала) × [ ½ (первая ордината + последняя ордината) + (сумма остальных ординат) ]

2.2. Правило средних ординат. В отличие от метода трапеций, правило средних ординат использует значения функции, измеренные не на границах интервалов, а в их серединах. Это позволяет сгладить погрешности аппроксимации на осциллирующих и выпуклых участках.

Чтобы определить площадь ABCD на Рис. 2.30, необходимо:
- Разделить основание AD на любое количество равных интервалов шириной d каждый (чем больше количество интервалов, тем выше точность).
- Восстановить перпендикуляр из середины каждого интервала (показаны штриховыми линиями на Рис. 2.30).
- Точно измерить средние ординаты y₁, y₂, y₃, …, y_n.
- Вычислить площадь по формуле: S_ABCD = d · (y₁ + y₂ + y₃ + y₄ + y₅ + y₆).

Рис. 2.30. Вычисление площади фигуры ABCD по правилу средних ординат

В общем виде правило средних ординат записывается так:
Площадь = (ширина интервала) × (сумма средних ординат)

2.3. Формула Симпсона (метод параболических трапеций). Формула Симпсона обеспечивает наивысшую точность среди рассматриваемых методов за счет квадратичной интерполяции: криволинейная граница на каждой паре смежных интервалов аппроксимируется дугой параболы математика Томаса Симпсона.

Ключевое ограничение метода: количество интервалов разбиения обязательно должно быть четным (соответственно, число ординат — нечетным).

Чтобы определить площадь PQRS на Рис. 2.29 по формуле Симпсона:
- Разделить основание AD на четное количество равных интервалов шириной d каждый (чем больше количество интервалов, тем выше точность).
- Точно измерить значения ординат y₁, y₂, y₃, …, y_n.
- Вычислить площадь по формуле: S_PQRS = (d / 3) · [(y₁ + y₇) + 4(y₂ + y₄ + y₆) + 2(y₃ + y₅)].

В общем математическом виде формула Симпсона имеет вид:
Площадь = ⅓ (ширина интервала) × [ (первая + последняя ордината) + 4(сумма четных ординат) + 2(сумма оставшихся нечетных ординат) ]

3. Практический пример и сравнительный анализ методов. Условие задачи: Автомобиль начинает движение из состояния покоя, и его скорость v измеряется каждую секунду в течение 6 секунд. Экспериментальные данные приведены ниже:

Таблица 1. Зависимость скорости автомобиля от времени

Необходимо определить расстояние, пройденное автомобилем за 6 секунд (т. е. площадь под графиком v(t)): а) по формуле трапеций, б) по правилу средних ординат, в) по формуле Симпсона. График зависимости скорости от времени показан на Рис. 2.31.

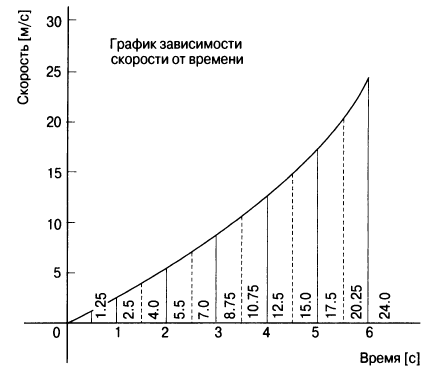

Рис. 2.31. График зависимости скорости автомобиля от времени с ординатами и средними ординатами

3.1. Решение задачи. Время на графике делится на 6 интервалов шириной d = 1 с.

а) Формула трапеций: Время на графике делится на 6 интервалов шириной 1 с и измеряются ординаты. Итак, площадь S определяется формулой:

S = 1 × [(0 + 24.0) / 2 + 2.5 + 5.5 + 8.75 + 12.5 + 17.5] = 58.75 м² (пройденный путь — 58.75 м).

б) Правило средних ординат: Время на графике делится на 6 интервалов шириной 1 с. На Рис. 2.31 пунктирной линией показаны средние ординаты. Измерена каждая средняя ордината. Итак:

S = 1 × [1.25 + 4.0 + 7.0 + 10.75 + 15.0 + 20.25] = 58.25 м² (пройденный путь — 58.25 м).

в) Формула Симпсона: Время на графике делится на 6 интервалов шириной 1 с и измеряются ординаты. Итак:

S = ⅓ (1) × [(0 + 24.0) + 4(2.5 + 8.75 + 17.5) + 2(5.5 + 12.5)] = ⅓ × (24.0 + 115.0 + 36.0) = 58.33 м² (пройденный путь — 58.33 м).

4. Выводы и сравнительная оценка. Сравнение результатов вычисления перемещения (58.75 м, 58.25 м и 58.33 м) демонстрирует высокую степень сходимости рассматриваемых численных методов. При этом формула Симпсона обеспечивает наибольшую точность при гладком нелинейном характере функции, так как она учитывает параболическую кривизну графика v(t), в то время как формула трапеций несколько завышает значение на выпуклых участках, а правило средних ординат эффективнее сглаживает локальные флуктуации.
