Децибелы в волоконно-оптических системах: расчёты и практическое применение

Помимо прямого преобразования значений, понимание децибельной шкалы критически важно для анализа многокаскадных систем, где сигнал последовательно проходит через несколько устройств. Суммарный коэффициент усиления или ослабления в таком тракте вычисляется простым арифметическим сложением значений в децибелах для каждого каскада. Этот подход кардинально упрощает расчеты по сравнению с перемножением множества линейных коэффициентов, особенно при работе с очень большими или малыми величинами. Логарифмическая природа децибел позволяет компактно выражать огромные динамические диапазоны, характерные для современных систем связи, от самых слабых шумов до уровней передаваемой мощности.

Для инженера-практика абсолютные значения мощности в децибелах часто имеют большее значение, чем относительные коэффициенты. Для этого используется единица дБм (decibel-milliwatt), где эталонным уровнем является 1 милливатт. Мощность в дБм вычисляется по формуле: P(дБм) = 10 * log₁₀(P/1 мВт). Это позволяет напрямую оперировать абсолютными значениями: например, выходная мощность лазерного диода +10 дБм соответствует 10 мВт, а чувствительность приемника -30 дБм означает возможность детектирования сигнала мощностью 1 микроватт. Использование дБм унифицирует расчет бюджета мощности линка, так как все параметры — выходная мощность, затухание в волокне, потери на соединителях и чувствительность приемника — выражаются в согласованных единицах.

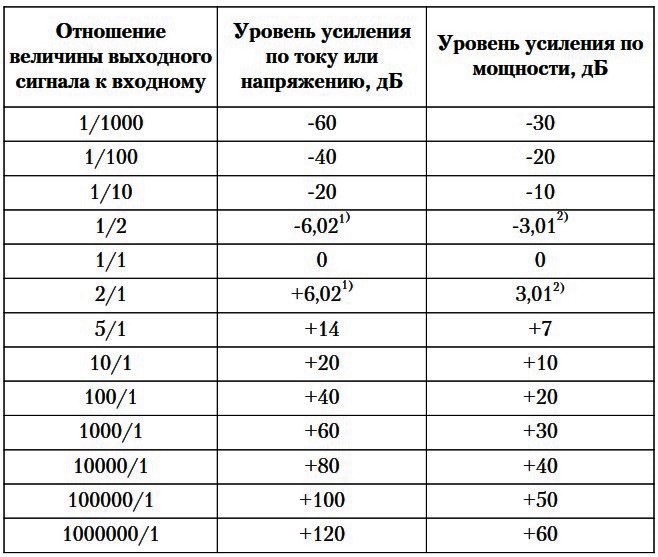

Таблица. Преобразование значений токов, напряжения и мощности, выраженных в децибелах, в отношения величин соответствующих сигналов

Расчет энергетического бюджета волоконно-оптической линии связи является наглядным примером практического применения децибельной арифметики. Он представляет собой простое уравнение: мощность передатчика (в дБм) минус общее затухание в линии (в дБ) должна быть больше чувствительности приемника (в дБм). Разница между полученным уровнем сигнала и порогом чувствительности приемника образует запас по мощности (power margin), необходимый для компенсации деградации компонентов со временем и непредвиденных потерь. Этот запас обычно составляет 3-6 дБ и является ключевым показателем надежности и долговечности системы.

Особого внимания заслуживает анализ шумов в оптических системах, который также опирается на логарифмические единицы. Важнейшим параметром является отношение сигнал-шум (Signal-to-Noise Ratio, SNR), выражаемое в децибелах. Ухудшение SNR напрямую ограничивает пропускную способность канала и повышает вероятность ошибок. Такие явления, как дисперсия и нелинейные эффекты в волокне, могут быть интерпретированы как дополнительные источники шума, вносящие свой вклад в общее ухудшение SNR. Следовательно, борьба с этими эффектами эквивалентна повышению отношения сигнал-шум в системе.

Современные высокоскоростные системы с когерентным приемом и сложными схемами модуляции еще больше повышают значимость точных расчетов в децибелах. Параметры как коэффициент шума усилителя и эквивалентная мощность шума фотодиода являются критическими для определения предельной производительности системы. Таким образом, владение концепцией децибел выходит за рамки простого преобразования единиц и становится фундаментальным навыком для проектирования, развертывания и технического обслуживания как простых, так и самых передовых телекоммуникационных инфраструктур.

Сведения об авторах и источниках:

Авторы: Бигелоу С.Д., Карр Д.Д., Виндер С..

Источник: Энциклопедия телефонной электроники.

Данные публикации будут полезны студентам и специалистам в области телекоммуникаций и сетевых технологий, инженерам, изучающим принципы передачи данных, а также всем, кто интересуется историей и эволюцией модемной связи и базовыми сетевыми протоколами.
